Pro-Form 800 Hr Heart Rate Control Elliptical Gebruiksaanwijzing page 6

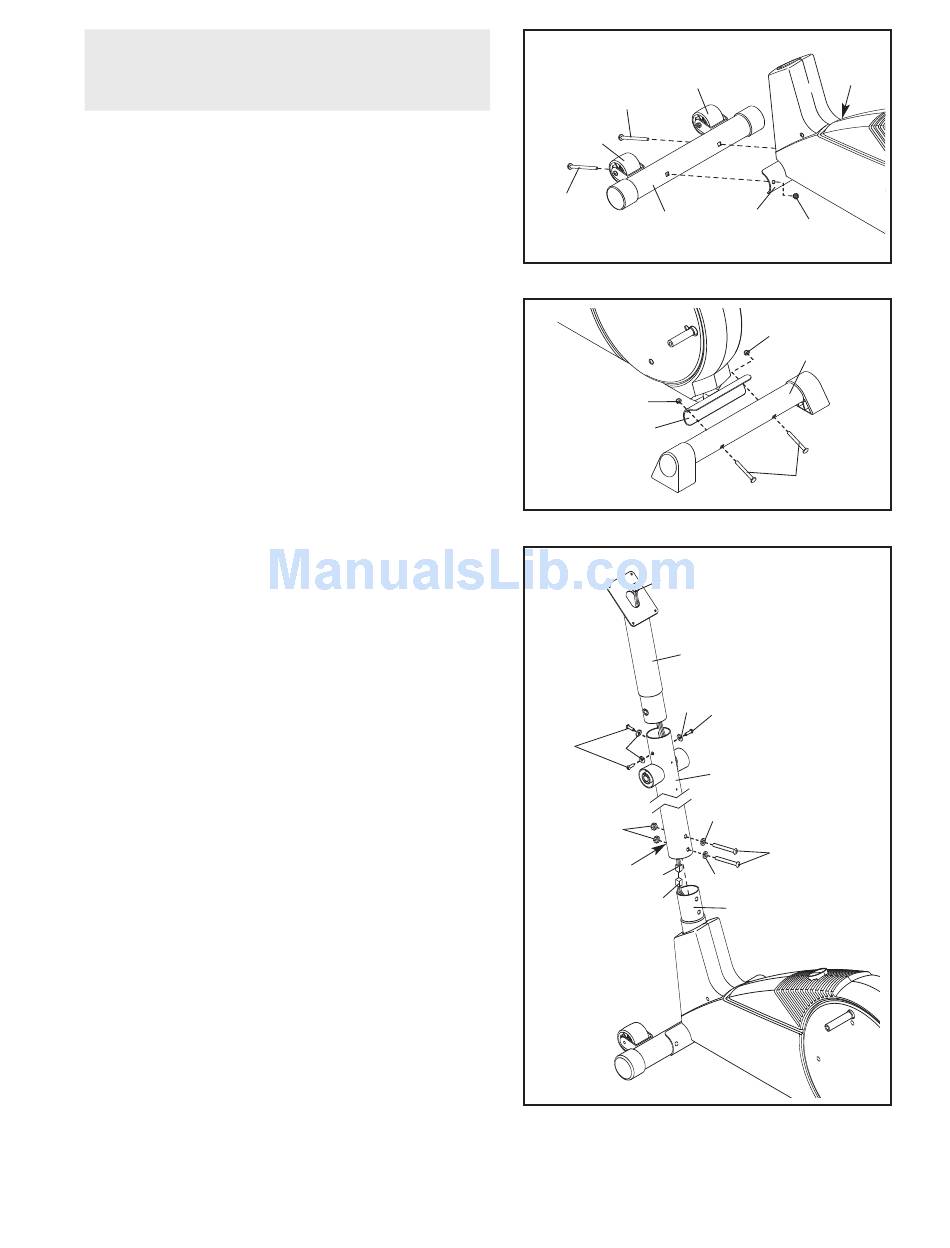

1.
Om de montage eenvoudiger te maken, lees
eerst de informatie op pagina 5 voordat u met de
montage van het elliptische oefentoestel begint.
Zoek naar de Voorste Stabilisator (10), welke is
voorzien van Wieltjes (22). Zorg ervoor dat de
Voorste Stabilisator zodanig gedraaid is dat de
Wieltjes de vloer niet raken. Maak, terwijl de tweede
persoon de voorkant van het Onderstel (1) wat optilt,
de Voorste Stabilisator aan het Onderstel vast met
twee M10 x 75mm Draagbout (34) en twee M10 Nylon
Borgmoeren (33).
2. Maak terwijl de tweede persoon de achterkant van het
Onderstel (1) wat optilt de Achterste Stabilisator (9)
aan het Onderstel vast met twee M10 x 75mm
Draagbout (34) en twee M10 Nylon Borgmoeren (33).
3. Sluit het Verlengstuk voor de Draadharnas (44) aan op
de Draadharnas (79), terwijl een andere persoon de
Staander (2) bij het Onderstel (1) vasthoudt. Trek
voorzichtig aan het boveneind van het Verlengstuk
voor de Draadharnas om slapte te voorkomen, en
schuif de Staander op het Onderstel. Maak de
Staander vast met twee M10 x 74mm Bouten met
Ronde Koppen (28), twee M10 Veerringen (59), en
twee Nylon Borgmoeren (33). Zorg ervoor dat de
Draadharnassen niet bekneld raken.
Steek het boveneind van het Verlengstuk voor de
Draadharnas (44) door het Verlengstuk voor de
Staander (73), terwijl een andere persoon het
Verlengstuk voor de Staander bij de Staander (2)
vasthoudt.
Houdt het boveneind van het Verlengstuk voor de
Draadharnas (44) vast en steek het Verlengstuk voor
de Staander (73) in de Staander (2). Maak het
Verlengstuk voor de Staander vast met drie M10 x
25mm Schroeven met Ronde Koppen (67) en drie
M10 Veerringen (59). Zorg ervoor dat de
Verlengstukken voor de Draadharnassen niet
bekneld raken. Zorg ervoor dat de Nylon
Borgmoeren zich in de zeshoekige gaten
bevinden.
