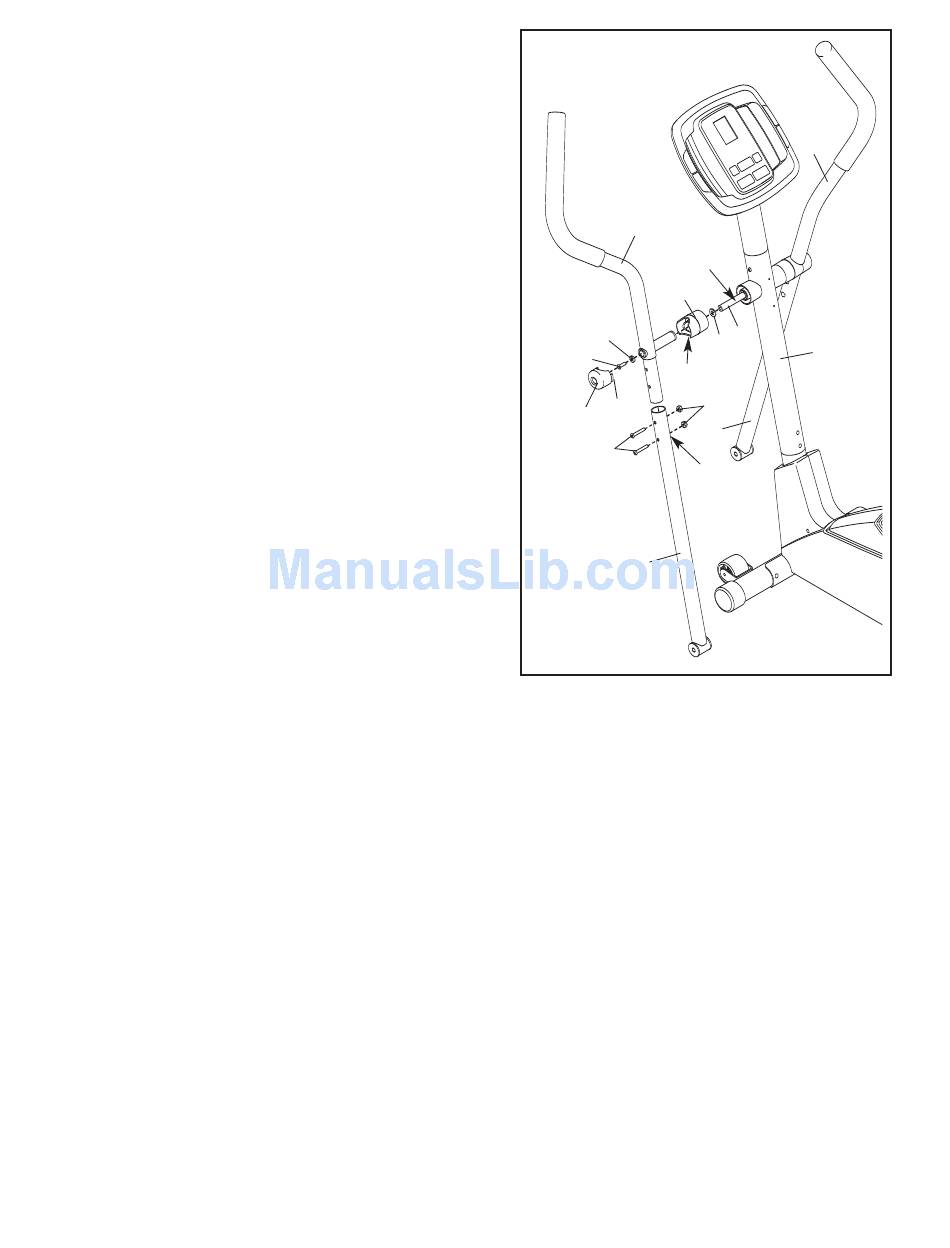

7. Zoek naar de Linker Armhendel (6), aangegeven door
een "Left" (Links) sticker. Steek de Linker Armhendel
in een van de Verlengstukken voor de Armhendel (5).
Zorg ervoor dat het Verlengstuk voor de
Armhendel zodanig gedraaid is dat de zeshoekige
gaten zich aan de aangegeven kant bevinden.
Maak het Verlengstuk voor de Armhendel vast met
twee M8 x 45mm Bouten met Ronde Koppen (50) en
twee Nylon Borgmoeren (38). Zorg ervoor dat de
Nylon Borgmoeren zich in de zeshoekige gaten
bevinden. Draai de de Bouten met Ronde Koppen
nog niet te vast.
Smeer voldoende smeervet (inbegrepen) op de Draai-
as (7). Smeer dan de twee Gebogen Tussenringen
(43) met wat vet in.
Steek de Draai-as (7) in de Staander (2) en plaats de
Draai-as in het midden. Draai een Tussenstuk voor de
Armhendel (47) zodanig dat de kleine pijl op het
Tussenstuk voor de Armhendel naar de vloer wijst.
Schuif het Tussenstuk voor de Armhendel op de
Linker Armhendel (6). Schuif vervolgens een Gebogen
Tussenring (43) op de Draai-as.
Schuif de Linker Armhendel (6) op de Draai-as (7).
Maak de Linker Armhendel vast met een M8 x 25mm
Nylon Schroef (56) en een Tussenring voor de
Armhendel (55). Druk dan de tabs/lipjes op een
Armhendel Kapje (46) in het Tussenstuk voor de
Armhendel (47).
Monteur de Rechter Armhendel (8) en de Verleng-
stuk voor de Armhendel (5) op dezelfde manier.
7
6
55
56
Lipje
46
50
5
8
8
Smeer
47
7
43
2
Pijl
38
5
Zeshoekige
Gaten
