MONTAGGIO

• Per il montaggio sono necessarie due persone.
• Posizionare tutti i pezzi in uno spazio libero ed
eliminare gli imballaggi. Non gettare il materiale
d'imballaggio fino al completamento di tutte le fasi
del montaggio.
• Per identificare i pezzi piccoli, vedere pagina 5.
ll montaggio risulterà più semplice se si dispone
di un set di chiavi. Al fine di evitare danni ai
componenti, non utilizzare strumenti alimentati
elettricamente.

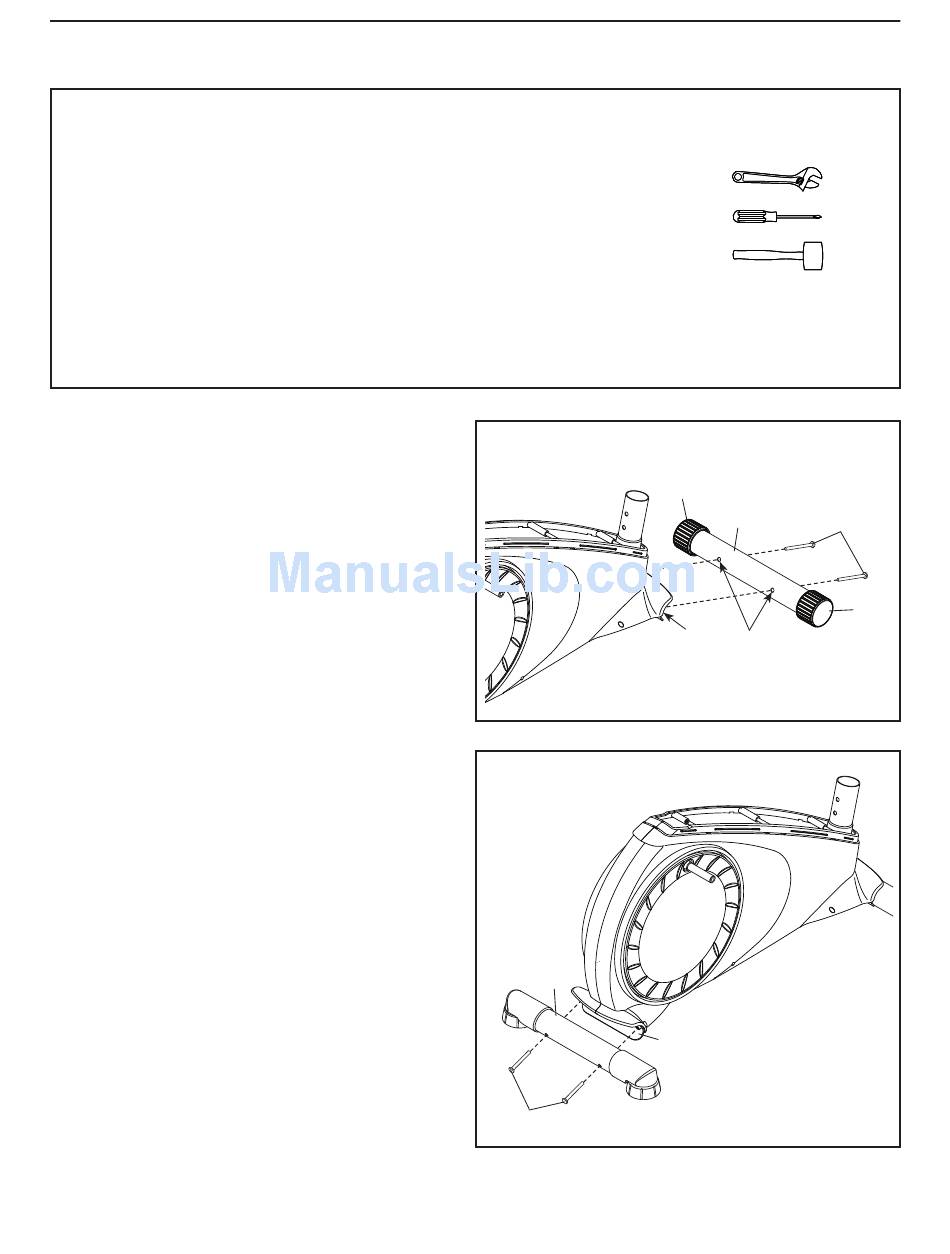

1. Localizzare lo Stabilizzatore Anteriore (63)
dotato di Ruote (21).
Orientare lo Stabilizzatore Anteriore (63) in modo
che i fori grandi siano rivolti verso il Telaio (1).
Mentre una seconda persona solleva la parte
anteriore del Telaio (1), fissare lo Stabilizzatore
Anteriore (63) al Telaio con due Viti M10 x 68mm
(34).
2. Mentre una seconda persona solleva la parte
posteriore del Telaio (1), fissare lo Stabilizzatore
Posteriore (9) al Telaio con due Viti M10 x 68mm
(34).
Oltre agli utensili in dotazione, per il montaggio
sono necessari:
una chiave inglese
un cacciavite Phillips
un mazzuolo in gomma
1
2
9
34
6
21
63
34
1
Fori
Grandi
1
21
