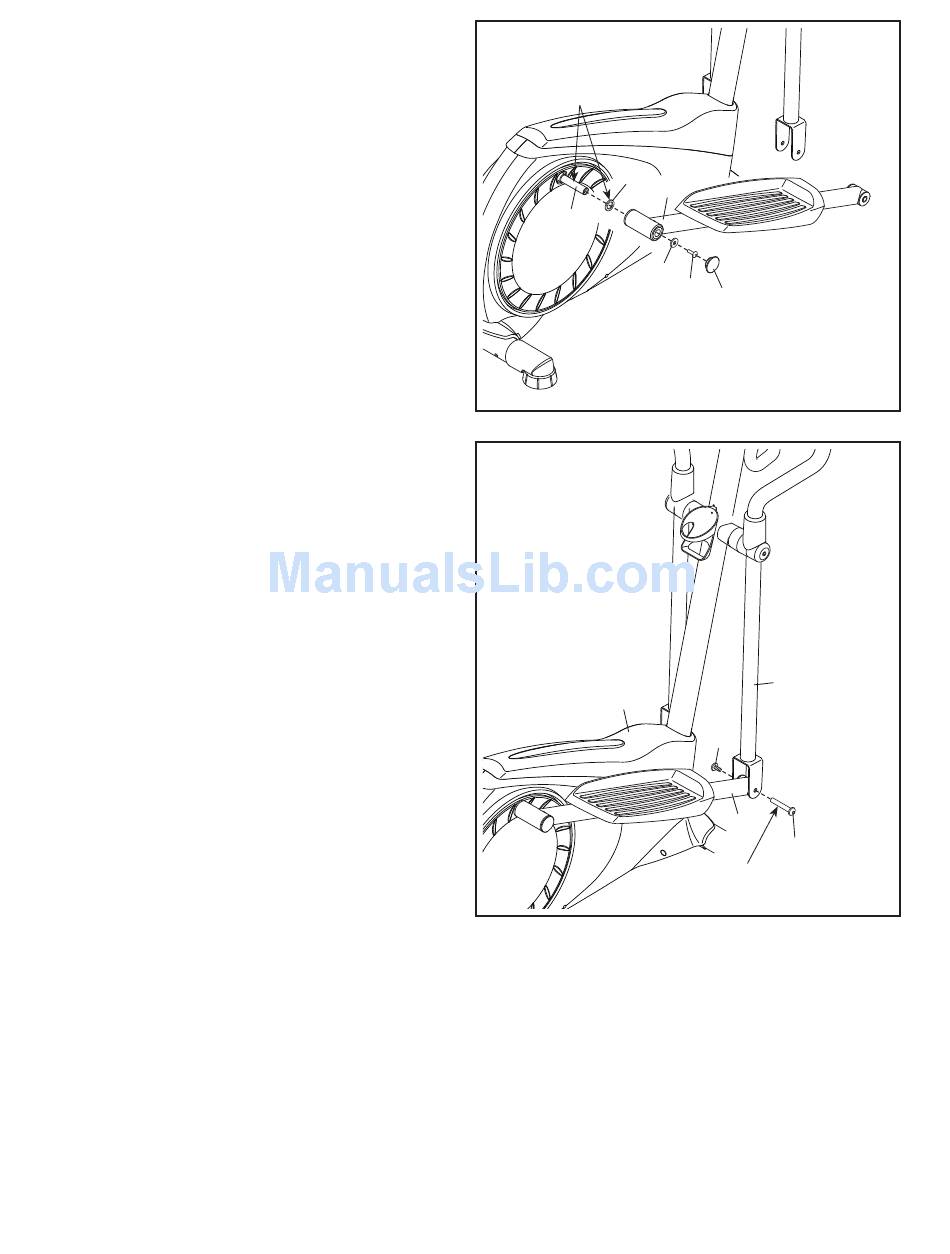

Pro-Form 220 Zle Elliptical Manuale D'istruzioni page 12

14. Applicare una piccola quantità di lubrificante
all'asse del Braccio Manovella Destro (16) e a
una Rondella Ondulata Grande (76).
Inserire la Rondella Ondulata Grande (76) e il
Braccio Pedale Destro (12) sull'asse del Braccio
Manovella Destro (16).
Infilare una Rondella M10 (35) sopra una Vite
M10 x 25mm (40) e serrare la Vite nell'asse.
Quindi, premere un Cappuccio Braccio Pedale
(74) nel Braccio Pedale Destro (12).
Ripetere questa operazione sull'altro lato
dell'ellittico.
15. Applicare una piccola quantità di lubrificante a
un Bullone con Inserto M6 (25).
Reggere l'estremità del Braccio Pedale Destro
(12) all'interno della staffa sul Montante
Manubrio destro (5).
Fissare il Montante Manubrio destro (5) al
Braccio Pedale Destro (12) con il Bullone con
Inserto M6 (25). Non serrare eccessivamente
il Bullone con Inserto: il Montante Manubrio
Destro deve poter ruotare liberamente.
Ripetere questa operazione sull'altro lato
dell'ellittico.
Vedere la fase 3. Serrare i Bulloni M10 x 73mm
(7) e premere il Pannello Superiore (41) per col-
locarlo in posizione.
16. Assicurarsi che tutti i pezzi dell'ellittico siano serrati correttamente. Nota: a montaggio completato,
potrebbero rimanere alcuni pezzi inutilizzati. Per proteggere il pavimento o la moquette da eventuali danni,
collocare un tappetino sotto l'ellittico.
14
Lubrificante
76
16
15
41
12
12
35
40
74
5
25
12
25
Lubrificante
