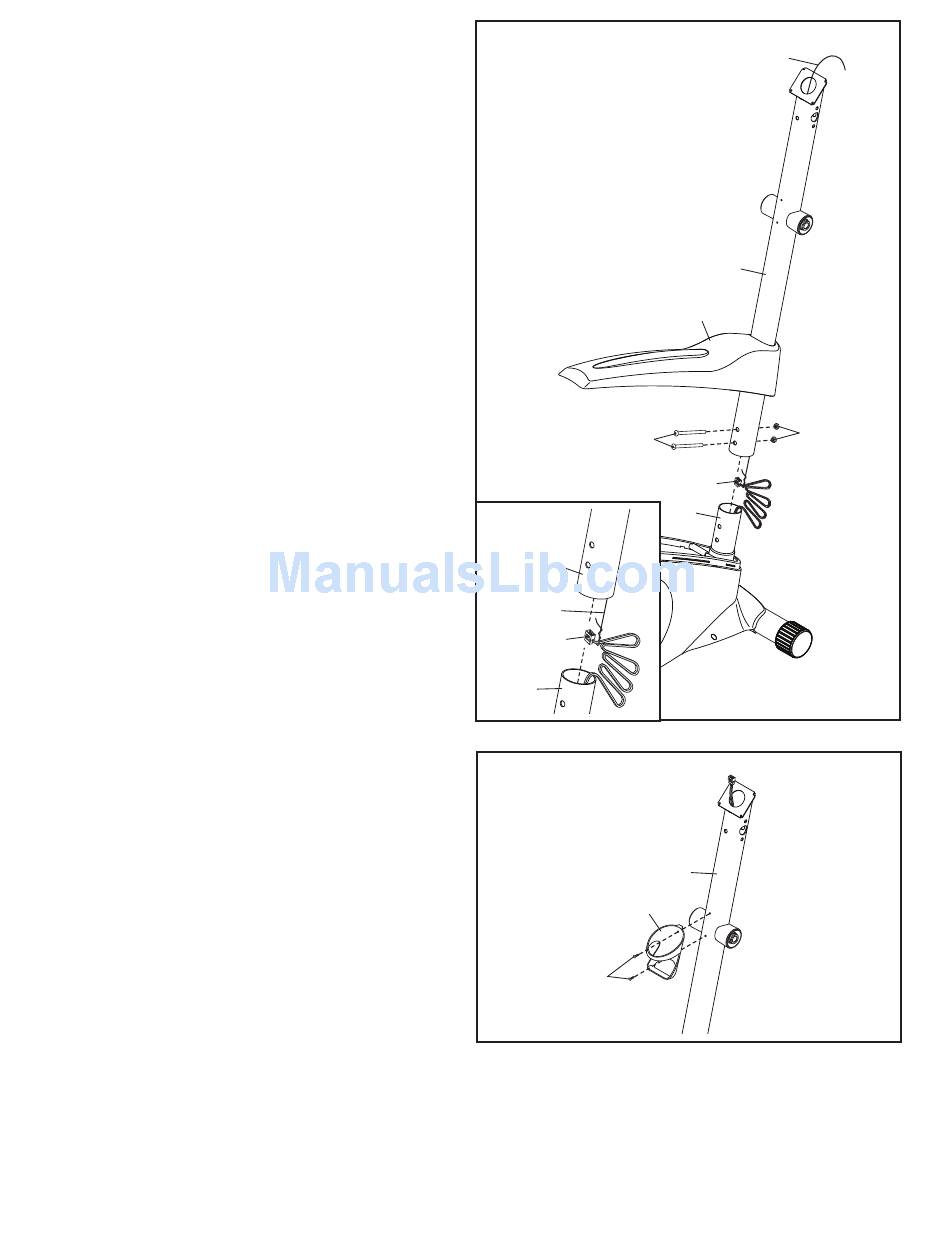

3. Orientare il Montante (2) e il Pannello Superiore
(41) nel modo indicato. Infilare il Pannello
Superiore sul Montante verso l'alto.
Con l'aiuto di un'altra persona reggere il
Montante (2) e il Pannello Superiore (41) vicino
al Telaio (1).
Si veda il disegno nel riquadro. Individuare
la fascetta cavo nel Montante (2). Legare
l'estremità inferiore della fascetta cavo al Filo
Bardato (73). Quindi, tirare l'estremità superiore
della fascetta verso l'alto facendola fuoriuscire
dalla parte superiore Montante.
Suggerimento: per evitare che il Filo Bardato
(73) cada all'interno del Montante (2) fissarlo
con la fascetta cavo.
Inserire il Montante (2) nel Telaio (1).
Suggerimento: attenzione a non pizzicare
il Filo Bardato (73). Fissare il Montante (2)
con due Bulloni M10 x 73mm (7) e due Dadi
Autobloccanti M10 (33). Non serrare i Bulloni
in questa fase.
Inserire il Pannello Superiore (41) verso il
basso nel Telaio (1). Non premere il Pannello
Superiore per collocarlo in posizione in
questa fase.
4. Fissare il Porta Borraccia (29) al Montante (2)
con due Viti Autofilettanti M4 x 16mm (52).
3
Attenzione a non
pizzicare il Filo
Bardato (73)
7
2
Fascetta
Cavo
73
1
4
29
52
7
Fascetta Cavo
2
41
33
73
1
2
