MONTAGGIO

Il montaggio richiede due persone. Mettere tutte le parti dell'attrezzo ellittico in una zona libera e rimuovere il
materiale d'imballaggio. Non gettare il materiale d'imballaggio fino a quando il montaggio sia completato. Per
aggiunta gl'inclusi chiave esagonale, il montaggio richiede un cacciavite a stella
ve regolabile

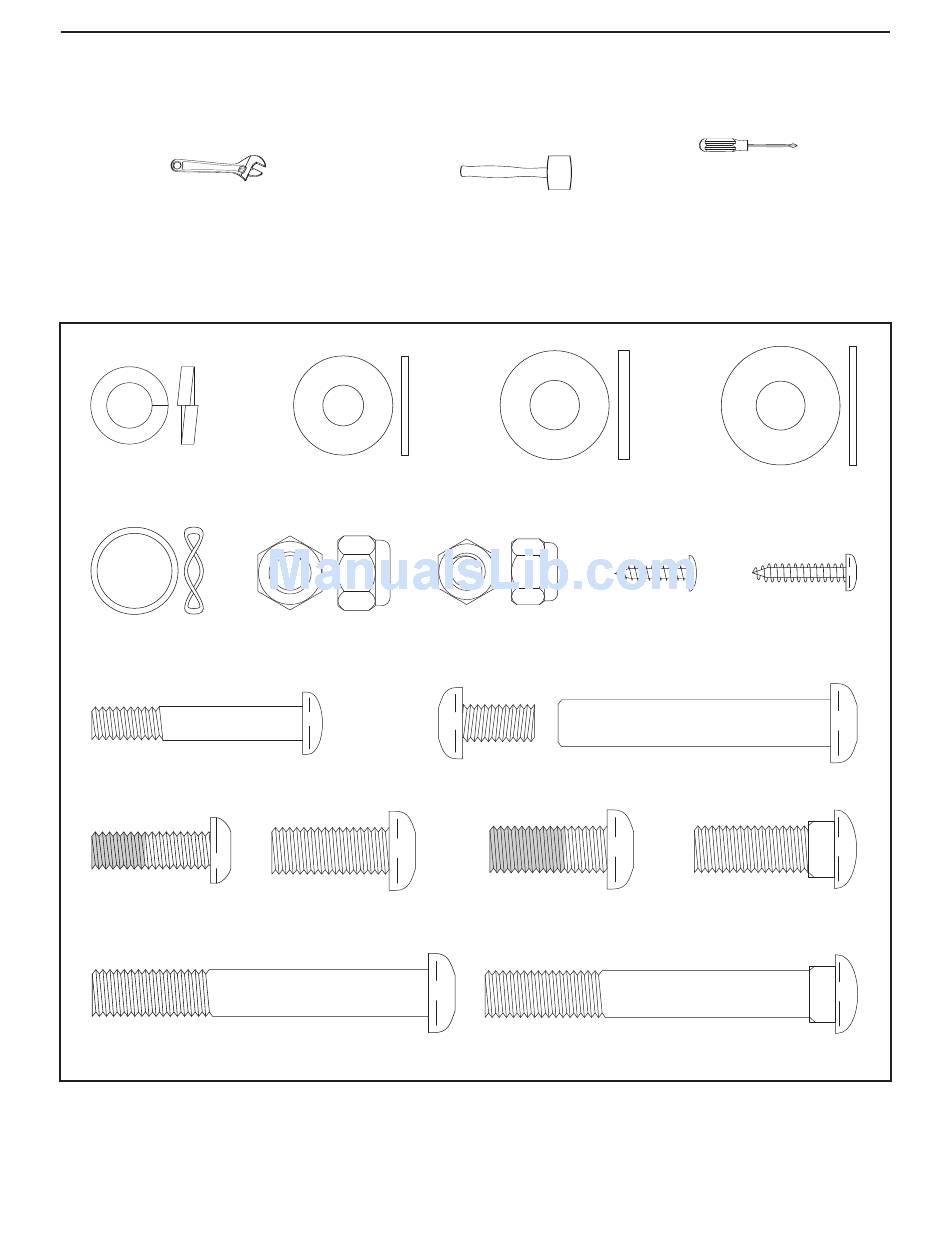

Utilizzare i disegni delle parti sottostanti per identificare le parti piccole utilizzate nel montaggio. Il numero in par-
entesi sotto ciascun disegno fa riferimento al numero chiave della parte, dalla LISTA DELLE PARTI a pagina 26.
Il secondo numero fa riferimento alla quantità necessaria per il montaggio. Nota: Alcune parti piccole potreb-
bero essere state pre-montate per la spedizione. Se una parte non fosse nel sacchetto delle parti, con-
trollare che non sia stata pre-montata.
Rondella Grower
da M10 (59)–7
Rondella
Ondulata (43)–2
Bullone a Bottone da
M8 x 45mm (50)–4
Vite con Nailon da
M8 x 25mm (56)–2
Bullone a Testa Bombata da M10 x 74mm (28)–2
, e un maglio di gomma
Rondella Manubrio
(55)–2
Controdado in Nylon
da M10 (33)–6
Vite a Testa Bombata
da M10 x 25mm
(67)–3
.
Rondella da M10
(78)–2
Vite da M4 x
16mm (52)–4
Controdado in Nylon
da M8 (38)–4
Gruppo Bullone da M10 (74)–2
Vite con Nailon da
M10 x 27mm (40)–2
Bullone Trasporto da M10 x 75mm (34)–4
5
, una chia-
Rondella Staffa
Molla (35)–2
Vite da M4 x
19mm (26)–2
Bullone Trasporto da
M10 x 30mm (80)–2
