REGOLAZIONE DELLA CINGHIA DI TRASMISSIONE
Nel caso i pedali slittassero mentre si sta pedalando,
anche se la resistenza è al massimo, significa che è
necessario regolare la cinghia di trasmissione.
Per regolare la cinghia di trasmissione è necessario
rimuovere il braccio pedale sinistro, il disco pedale
sinistro e il pannello sinistro.
Vedere prima le fasi 14 e 15 a pagina 12 e rimuovere il
Braccio Pedale Sinistro (11).
Vedere il DISEGNO ESPLOSO A a pagina 22.
Servendosi di un cacciavite piatto, rimuovere il Disco
Pedale sinistro (15).
Rimuovere tutte le Viti Autofilettanti M4 x 16mm (52)
dai Pannelli Sinistro e Destro (3, 4).
Quindi, rimuovere i due Dadi Autobloccanti M6 (66).
Poi, togliere il Pannello Sinistro (3).

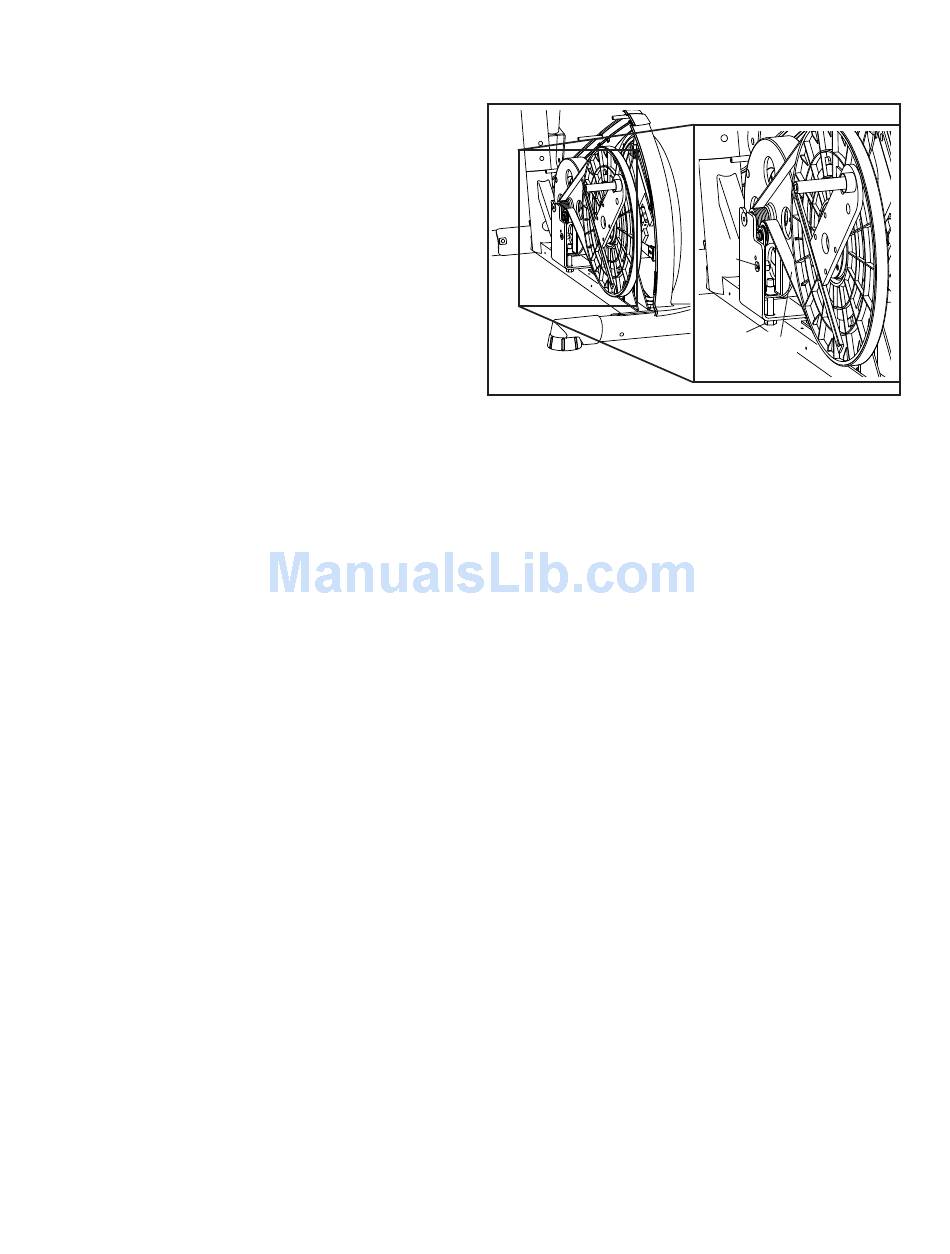

Allentare la Vite a Testa Piana M8 x 22mm (65) e
ruotare il Bullone M10 x 60mm (62) fino a tendere la
Cinghia di Trasmissione (19).
Quando la Cinghia di Trasmissione (19) è tesa, serrare
la Vite a Testa Piana M8 x 22mm (65).
Quindi, rimontare i pannelli, il disco pedale sinistro e il
braccio pedale sinistro.
