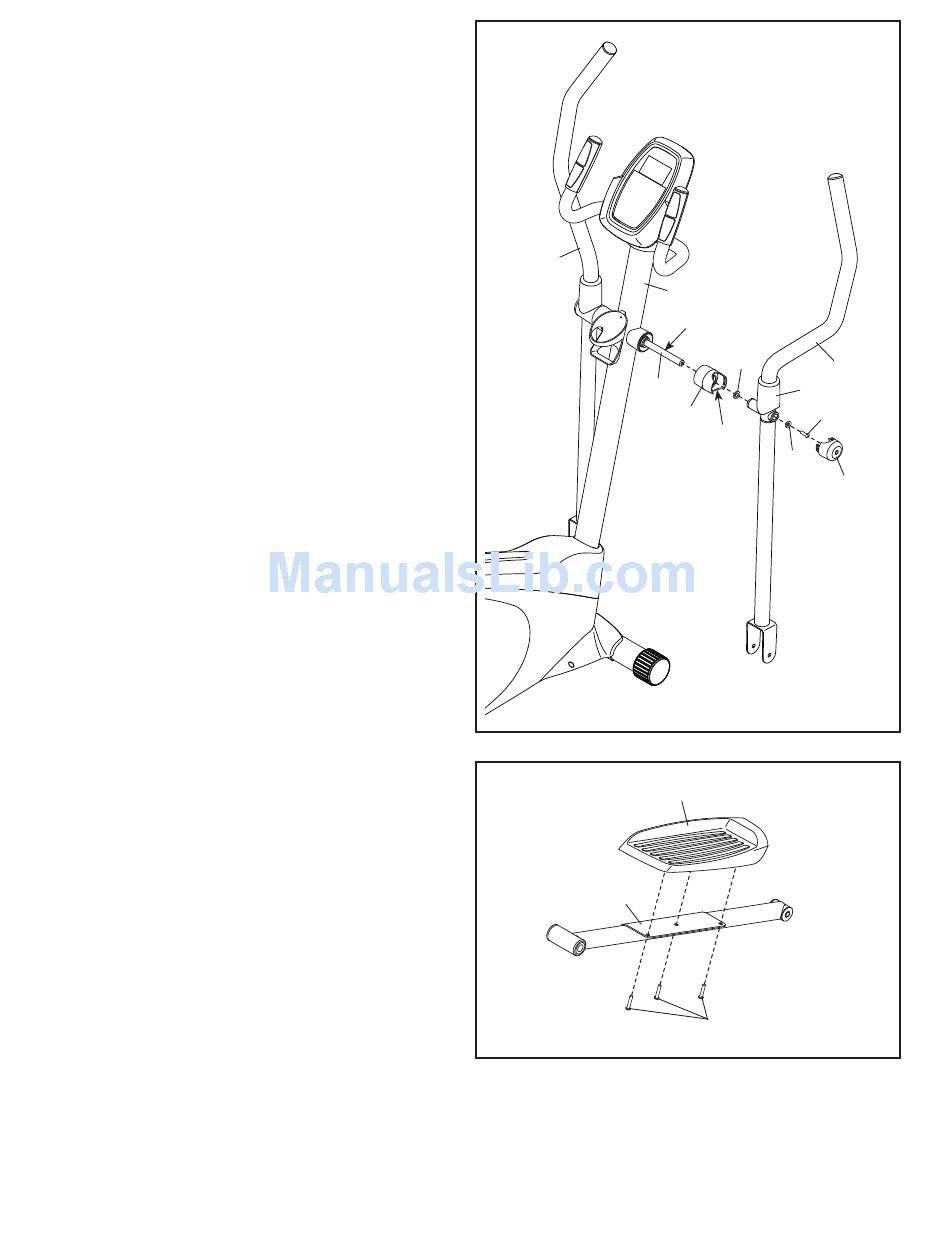

12. Inserire l'Asse Perno (26) nel Montante (2) e
centrare l'Asse Perno.
Applicare uno strato abbondante del lubrificante
in dotazione a entrambe le estremità dell'Asse
Perno (26), utilizzando una bustina di plastica
per evitare di sporcarsi le dita.
Orientare un Distanziatore Manubrio Esterno
(47) in modo tale che la freccia punti verso il
pavimento. Inserire il Distanziatore Manubrio
Esterno sul lato destro dell'Asse Perno (26).
Ripetere questa operazione sull'altro lato
dell'ellittico.
Inserire una Rondella Ondulata Piccola (69) nel
lato sinistro dell'Asse Perno (26). Quindi, inserire
il Manubrio Esterno Destro (8) sull'Asse Perno.
Ripetere questa operazione sull'altro lato
dell'ellittico.
Serrare una Vite M8 x 25mm (56) e una
Rondella M8 (55) in ogni estremità dell'Asse
Perno (26) contemporaneamente.
Far scorrere il Copri Manubrio Esterno (28)
verso l'alto. Quindi, premere le linguette pre-
senti sul Cappuccio Asse (46) nel Distanziatore
Manubrio Esterno (47). Ripetere questa opera-
zione sull'altro lato dell'ellittico.
Far scorrere il Copri Manubrio Esterno (28)
verso il basso per coprire i Bulloni M8 x 41mm
(non raffigurati). Ripetere questa operazione
sull'altro lato dell'ellittico.
13. Individuare il Pedale Destro (14) e il Braccio
Pedale Destro (12) contrassegnati dagli adesivi
"Right" (L o Left indica izquierda; R o Right
indica derecha) e orientarli come indicato.
Fissare il Pedale Destro (14) al Braccio Pedale
Destro (12) con tre Viti M8 x 10mm (27).
Montare il Pedale Sinistro (non raffigurato)
e il Braccio Pedale Sinistro (non raffigurato)
nel medesimo modo.
