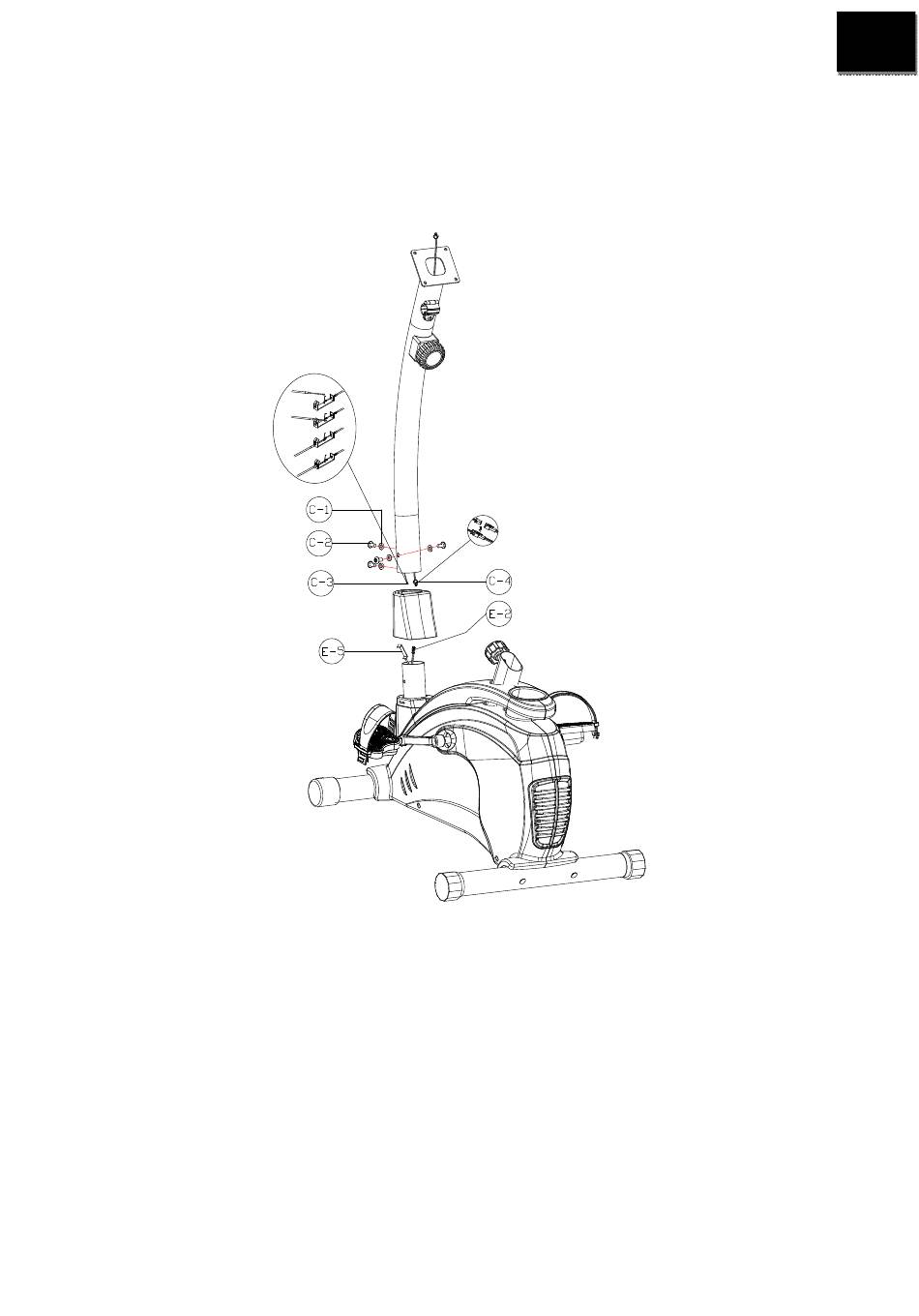

KROK 4
a) Přiložte řidítka (B) k tyči řidítek (C), umístěte na střed řidítek svorku (I-5). Protáhněte
kabel senzorů tepu v řidítkách připraveným otvorem v tyči řidítek (C), a vyveďte jej
vzhůru uprostřed upínacího plátu pro computer, jak je znázorněno na obrázku. Umístěte
krytku svorky (I-4) na svorku (I-5), vycentrujte její polohu podle vybrání v řidítkách (B) a
na středu ji zaklapněte. Vrchním upínacím otvorem ve svorce (I-5) a krytce (I-4) upevněte
oba komponenty k tyči řidítek (C) šroubem (I-6) s podložkou (I-7). Prostrčte T-kliku (I-2) s
průchodkou (I-3) a podložkou (I-8) spodním upínacím otvorem ve svorce (I-5) a krytce (I-
4), nastavte řidítka do požadované polohy a v této poloze řidítka pomocí utažení T-kliky
(I-2) a šroubu (I-6) zafixujte.
b) K computeru (A) připojte konektory kabelu snímače tepové frekvence a zátěžového
5
CZ
