KROK 4

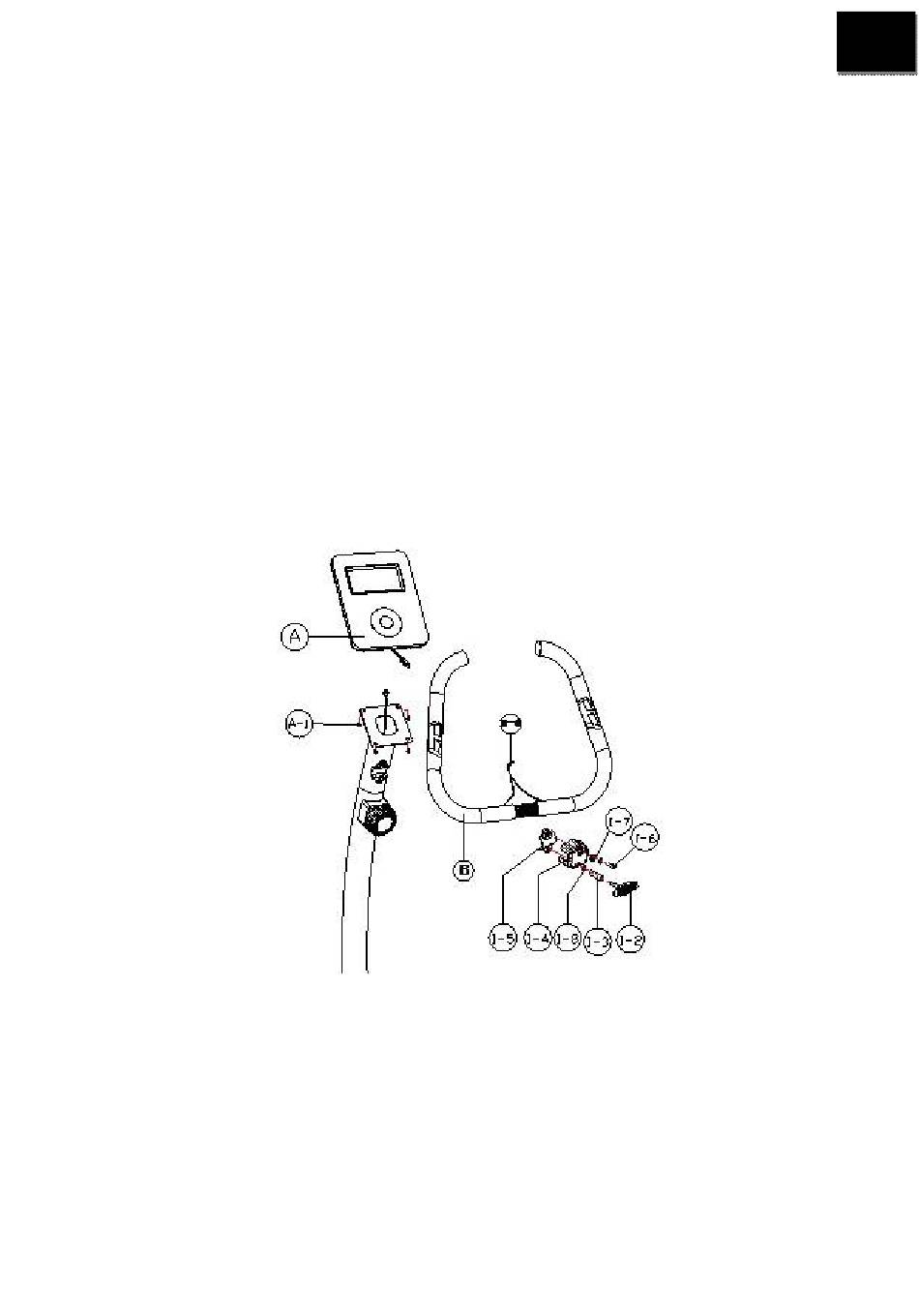

a) Priložte riadidlá (B) k tyči riadidiel (C), umiestnite na stred riadidiel svorku (I-5).
Pretiahnite kábel senzorov tepu v riadidlách pripraveným otvorom v tyči riadidiel (C) a
vyveďte ho hore uprostred upínacieho plátu pre computer, ako je znázornené na
obrázku. Umiestnite krytku svorky (I-4) na svorku (I-5), vycentrujte jej polohu podľa
vybraní v riadidlách (B) a na stredu ju zaklapnite. Vrchným upínacím otvorom vo svorke
(I-5) a krytke (I-4) upevnite oba komponenty k tyči riadidiel (C) skrutkou (I-6) s podložkou
(I-7). Prestrčte T-kľučku (I-2) s priechodkou (I-3) a podložkou (I-8) spodným upínacím
otvorom vo svorke (I-5) a krytke (I-4), nastavte riadidlá do požadovanej polohy a v tejto
polohe riadidlá pomocou utiahnute T-kľučky (I-2) a skrutky (I-6) zafixujte.
b) K computeru (A) pripojte konektory kábla snímače tepovej frekvencie a záťažového kábla
(C-3). Pri montáži dbajte na to, aby káble neboli príliš napnuté. Prebytočné káble opatrne
zastrčte do krku tyče riadidiel (C). Umiestnite computer (A) na upínací plát tyče riadidiel
(C) a upevnite ho 4 skrutkami (A-1). Počet upevňovacích skrutiek (A-1) sa môže líšiť
podľa aktuálneho modelu.
KROK 5
Vložte sedlovú tyč (M) do objímky v tele rotopeda, jej polohu zaistite pomocou utiahnutia
kolieska (E-4). Na sedlovú tyč (M) pripevnite držiak sedla (M-5) pomocou kolieska (M-1) s
podložkou (M-2). Na držiak sedla (M-5) umiestnite sedadlo (M-6), jeho polohu zaistite svorkou
na spodnej strane sedadla.
Poloha sedadla môže byť nastavovaná ako výškovo, tak smerom vpred-vzad. Výška sedadla sa
nastavuje vyskrutkovaním kolieska (E-4) a následným vysunutím, alebo zasunutím sedlovej
tyče (M) do objímky tela rotopedu a opätovnou aretáciou polohy kolieskom (E-4). Pre posun
21
SK
