KROK 3

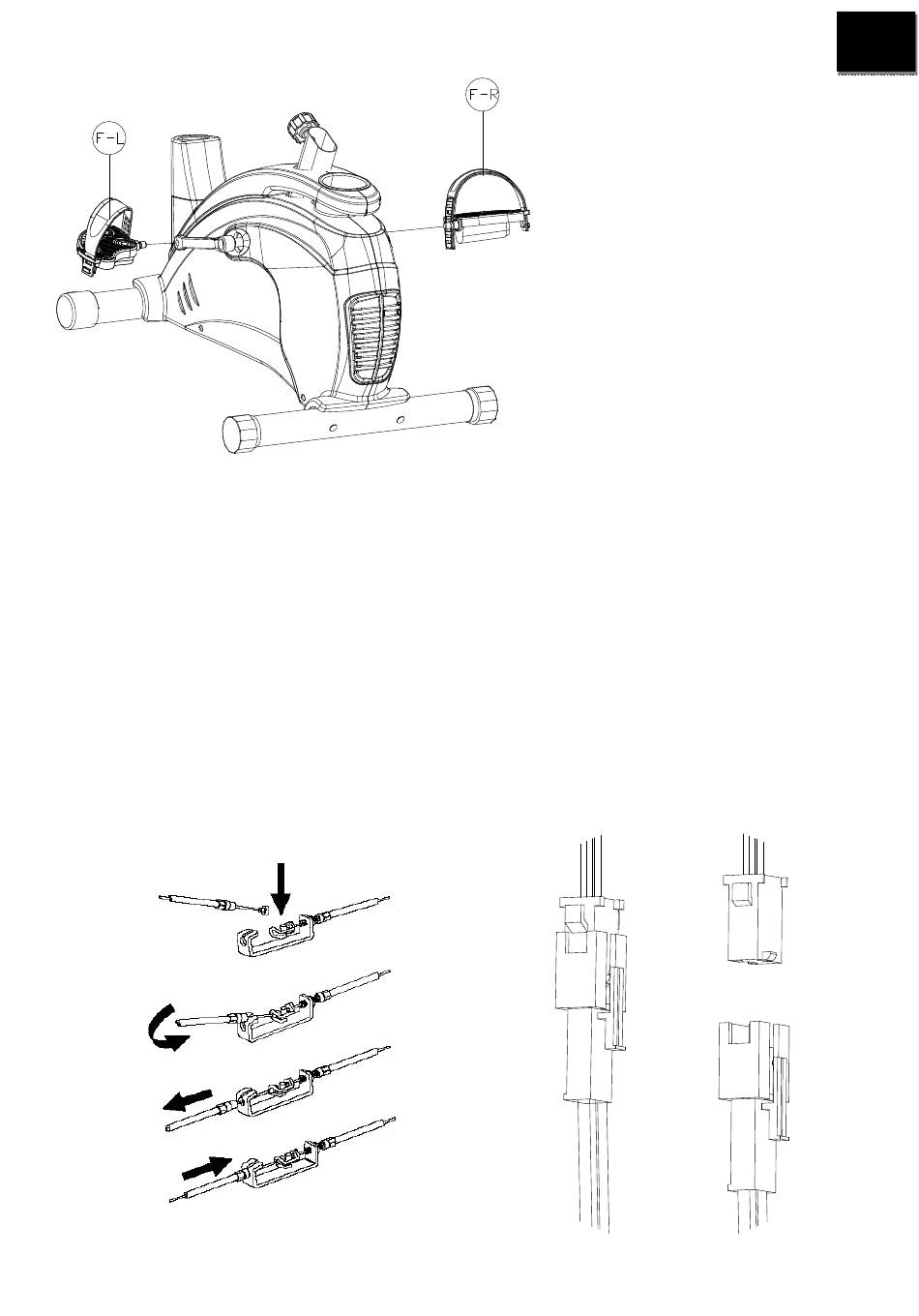

a) Zahákněte konec zátěžového kabelu (C-3), který vychází z tyče řidítek (C) do pérového
zářezu spodního zátěžového kabelu (E-5), který vychází z těla rotopedu.
b) Potáhněte kabel nahoru proti tlaku péra a zahákněte, jak je ukázáno na obrázku
c) Držte se obrázku a pokud to bude nutné, můžete kleštěmi trochu uzavřít část svorky, aby
kabel dobře držel.
d) Spojte spodní část vrchního spojovacího drátu (C-4), který vychází z tyče řidítek (C) se
spodním senzorovým kabelem, ujistěte se, že spoj pevně drží. Vytáhněte vrchní
spojovací drát (C-4) z vrchní části tyče řidítek (C).
e) Opatrně připevněte tyč řidítek (C) k tělu rotopedu pomocí 4 šroubů (C-2) a 4 zakřivených
podložek (C-1). Při této činnosti dbejte zvýšené opatrnosti, aby nedošlo k poškození
spojovacího a zátěžového kabelu. Ujistěte se, že tyč sedí správně a dotáhněte všechny
spoje.
4
