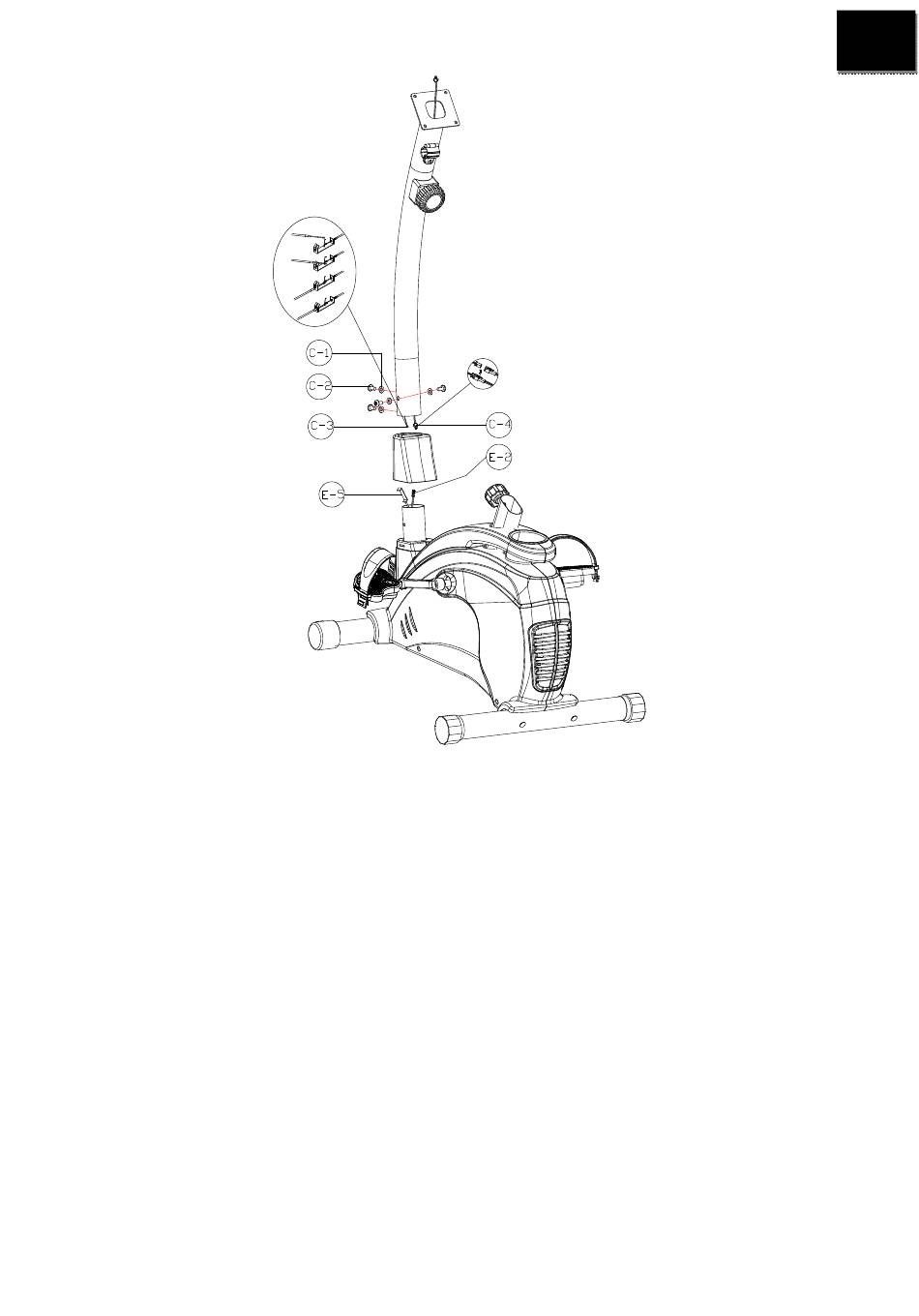

KROK 4
a) Przyłóż kierownicę (B) do wspornika kierownicy(C), umieśc na środku kierownicy
obejme(I-5). Wyciągnij kabel z czujnikami tętna poprzez otwór we wsporniku kierownicy.
(C), I wyprowadź go do plytki komputera jak przedstawiono na obrazku. Umieść oslonę
zacisku (I-4) na zacisku (I-5),wycentruj jej położenie (B) I na środku zamknij za pomocą
górnego otworu (I-5) I oslonce (I-4) przymocuj obydwa komponenty do wspornika
kierownicy (C) śrubami (I-6) z podklądką (I-7). Wlóż T-uchwyt (I-2) z tuleją (I-3) I
podkladką (I-8)dolnym mocowaniem (I-5) I oslonce (I-4), ustaw kierownicę do żądanje
odległości I w tej pozycji dokręć kierownicę (I-2) śrubą (I-6).
b) Do komputera (A) przymocuj wtyczki czujników tętna jak I kabla obciążenia(C-3). Przy
montowaniu kabli upewnij się, że nie są one umieszczone zbyt ciasno. Nadmiar kabli
ostrożnie włoż do wspornika kierownicy (C). Umieść komputer (A) na płycie gdzie
znajduje się kierownica (C) I mocno dokręć za pomocą 4 śrub (A-1). Liczba śrub
mocujących(A-1) może się zmieniać w zależności od aktualnego modelu.
