Типовая установка с использованием паров сжиженного пропана
Теплотворная способность СП в БТЕ = футы
Теплотворная способность в МДж = м
А. Шламовая ловушка
B. Гибкий топливопровод
C. Ручной запорный клапан с отверстием для измерения давления
D. Проверьте расстояние у производителя регулятора
E. Наклейка с указанием номинальных значений давления и теплотворной
способности топлива (в БТЕ)
F. Проверьте расстояние в газоснабжающей организации
G. Вспомогательный регулятор давления топлива
H. Ручной запорный клапан
I. Первичный регулятор давления топлива (требования к регулятору
определяются поставщиком сжиженного пропана)
J. Цистерна для топлива должна быть достаточно велика для обеспечения
требуемых значений теплотворной способности топлива генератора и ВСЕХ
подключенных бытовых нагрузок. Обязательно сделайте поправку на
испарения в атмосферу.

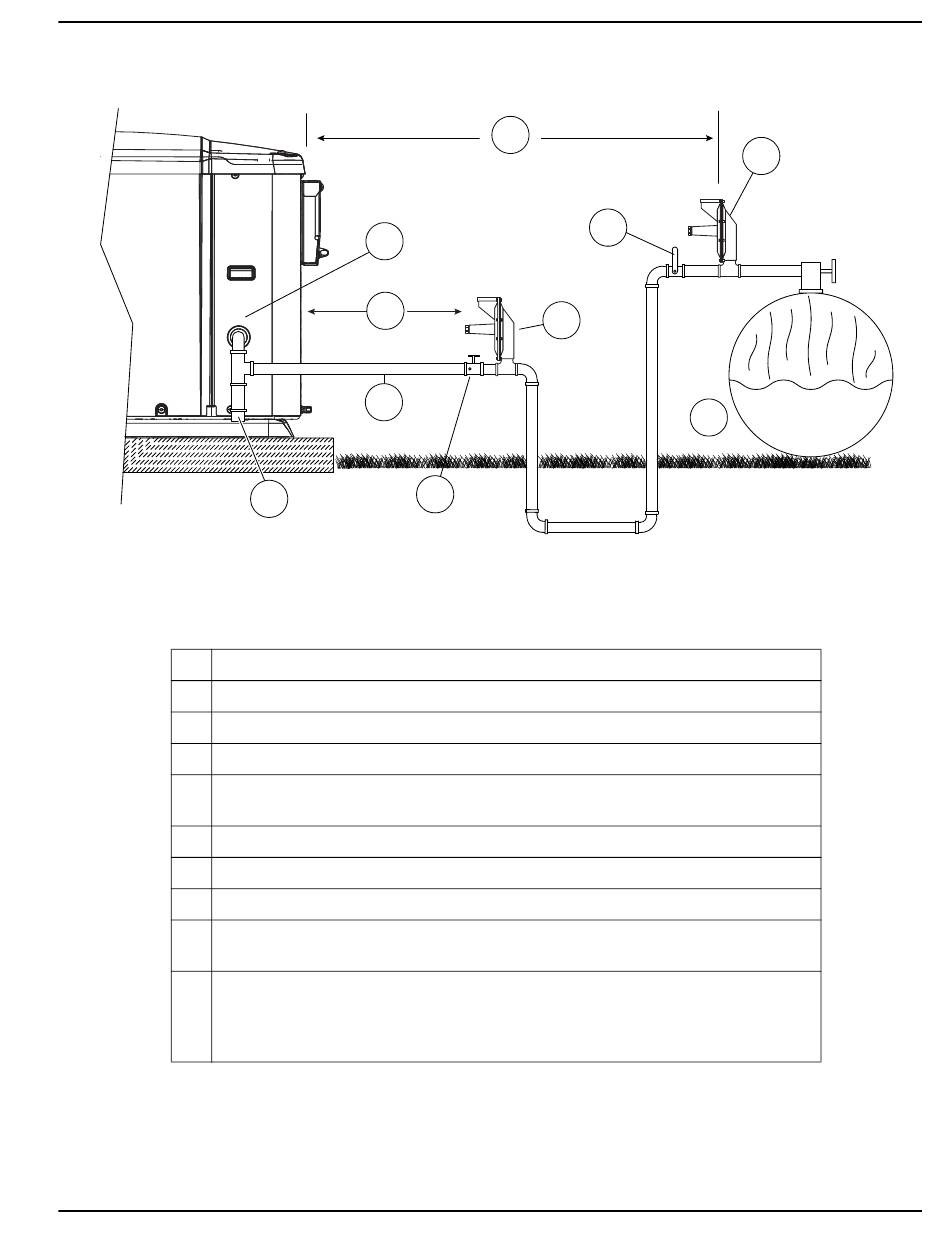

Рисунок 5-6. Типовая установка с использованием паров сжиженного пропана
Руководство по установке системы PowerPact™ мощностью 50 Гц
E
D
B
C
А
Смена вида используемого топлива и газовые
F
H
G
3
/ч x 2500
3
/ч x 93,15
I
J
001118
23
