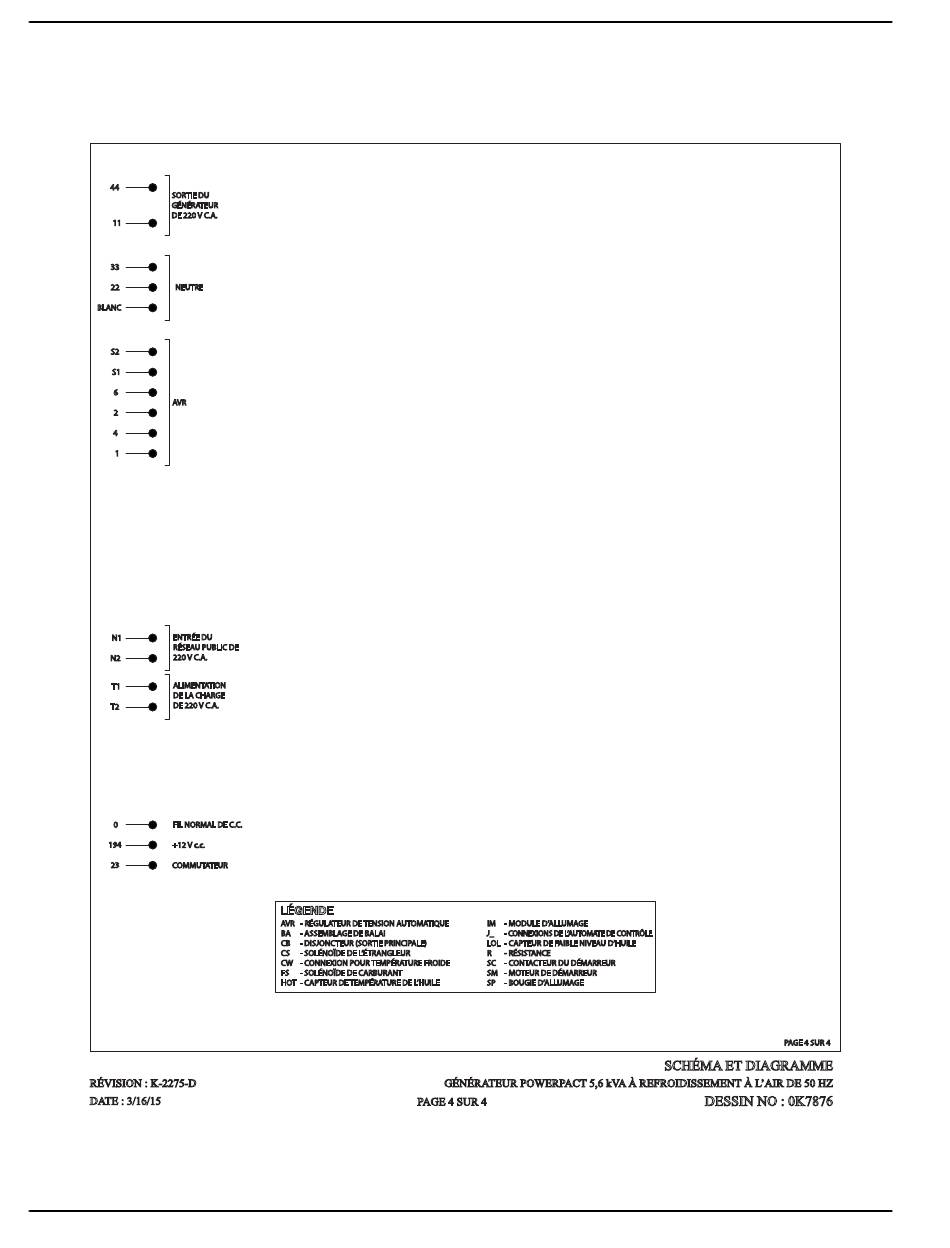

Diagrammes
Dessin no 0K7876 Rév. D page 4
44
SORTIE DU
GÉNÉRATEUR
DE 220 V C.A.
11
33
22
NEUTRE
BLANC
S2
S1
6
AVR
2
4
1
N1 ENTRÉE DU
RÉSEAU PUBLIC DE
N2 220 V C.A.
ALIMENTATION
T1
DE LA CHARGE
DE 220 V C.A.
T2
0 FIL NORMAL DE C.C.
194 +12 V c.c.
23
COMMUTATEUR
RÉVISION : K-2275-D
DATE : 3/16/15
46
LÉGENDE
AVR - RÉGULATEUR DE TENSION AUTOMATIQUE
BA - ASSEMBLAGE DE BALAI
CB - DISJONCTEUR (SORTIE PRINCIPALE)
CS - SOLÉNOÏDE DE L'ÉTRANGLEUR
CW - CONNEXION POUR TEMPÉRATURE FROIDE
FS - SOLÉNOÏDE DE CARBURANT
HOT - CAPTEUR DE TEMPÉRATURE DE L'HUILE
GÉNÉRATEUR POWERPACT 5,6 kVA À REFROIDISSEMENT À L'AIR DE 50 HZ
PAGE 4 SUR 4
IM - MODULE D'ALLUMAGE
J_ - CONNEXIONS DE L' A UTOMATE DE CONTRÔLE
LOL - CAPTEUR DE FAIBLE NIVEAU D'HUILE
R - RÉSISTANCE
SC - CONTACTEUR DU DÉMARREUR
SM - MOTEUR DE DÉMARREUR
SP - BOUGIE D'ALLUMAGE
Directives d'installation des générateurs PowerPact
PAGE 4 SUR 4
SCHÉMA ET DIAGRAMME
DESSIN NO : 0K7876
001205
MC
de 50 H
