Diagramas
Plano 0K7876 Rev. D página 2
ESTATOR 33
ESTATOR 22
ESTATOR 44
ESTATOR 11
TB1
0
J5-20 0
J5-18 194
J5-17 23
J5-1 N1
J5-11 N2
J4-3 T2
J4-1 T1
VIVO 0
FS 0
SC 13 ROJO
TIERRA DEL
MOTOR
10
0
0 NEGRO
REVISIÓN: K-2275-D
FECHA: 3/16/15
44
PLACA DELANTERA MUERTA
TIERRA
194 23
ROJO
NEGRO
CONEXIÓN DEL CLIENTE A
INTERRUPTOR DE
TRANSFERENCIA
NEUTRO
N1 N2
13
0
12 V
- +
BATT
PROVISTA POR EL CLIENTE
LEYENDA
AVR - REGULADOR DE VOLTAJE AUTOMÁTICO
BA - CONJUNTO DE ESCOBILLAS
BATT - BATERÍA
CB - DISYUNTOR
CS - SOLENOIDE DE CEBADOR
CW - CONEXIÓN PARA CLIMA FRÍO
FS - SOLENOIDE DE COMBUSTIBLE
TIERRA - CONEXIÓN A TIERRA
VIVO - INTERRUPTOR DE ALTA TEMPERATURA DE ACEITE
IM - MÓDULO DE ENCENDIDO
PÁGINA 2 DE 4
Directrices de instalación para PowerPact™ de 50 Hz
220 V SALIDA GENERADOR
A CONTACTOR DEL
INTERRUPTOR DE
TRANSFERENCIA
CB
T1 T2
CW
NOTA: TODOS LOS CABLES AWG
NÚM. 18 PARA 300 V NEGROS
LISTADOS POR UL A MENOS QUE SE
INDIQUE OTRA COSA.
CALIBRE AWG
8
EMPALME
NÚMERO
1
CABLE
EMPALME
J_ - CONEXIONES DEL CONTROLADOR
LOL - INTERRUPTOR DE BAJO NIVEL DE ACEITE
MAG - MAGNETO
NEUTRO - CONEXIÓN DE NEUTRO
R - RESISTOR
SC - CONTACTOR DEL ARRANQUE
SM - MOTOR DE ARRANQUE
SP - BUJÍA
TB_ - BLOQUES DE TERMINALES
PÁGINA 2 DE 4

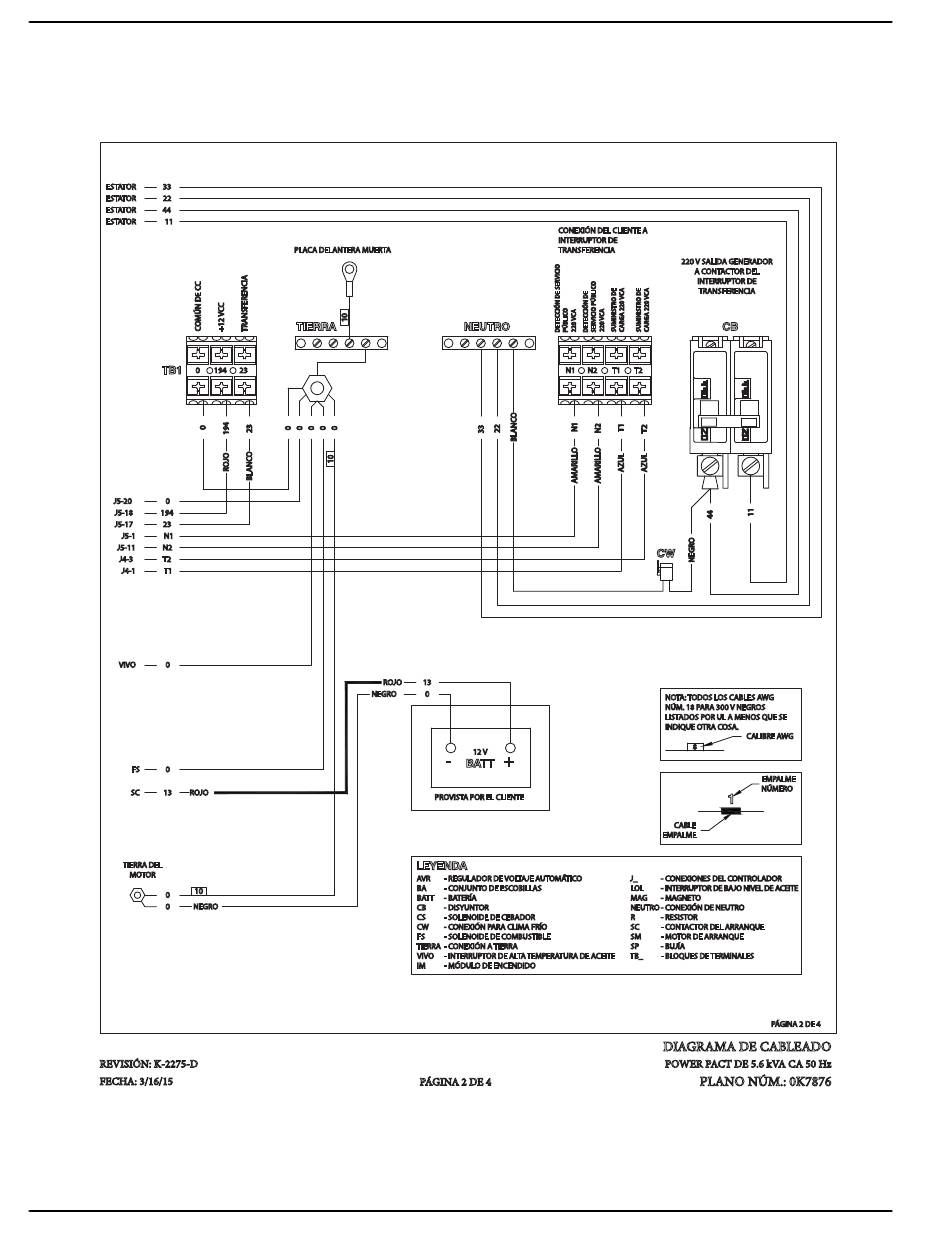

DIAGRAMA DE CABLEADO
POWER PACT DE 5.6 kVA CA 50 Hz
PLANO NÚM.: 0K7876
