Section 6 : Branchements électriques
Câblage de commande
Autocollant numérotant
la borne
A
JAUNE N° 1 ET N° 2
B
BLANC N° 3
C
BLANC N° 4
D*
NOIR N° 3
E
ROUGE N° 4
F
BLANC N° 5

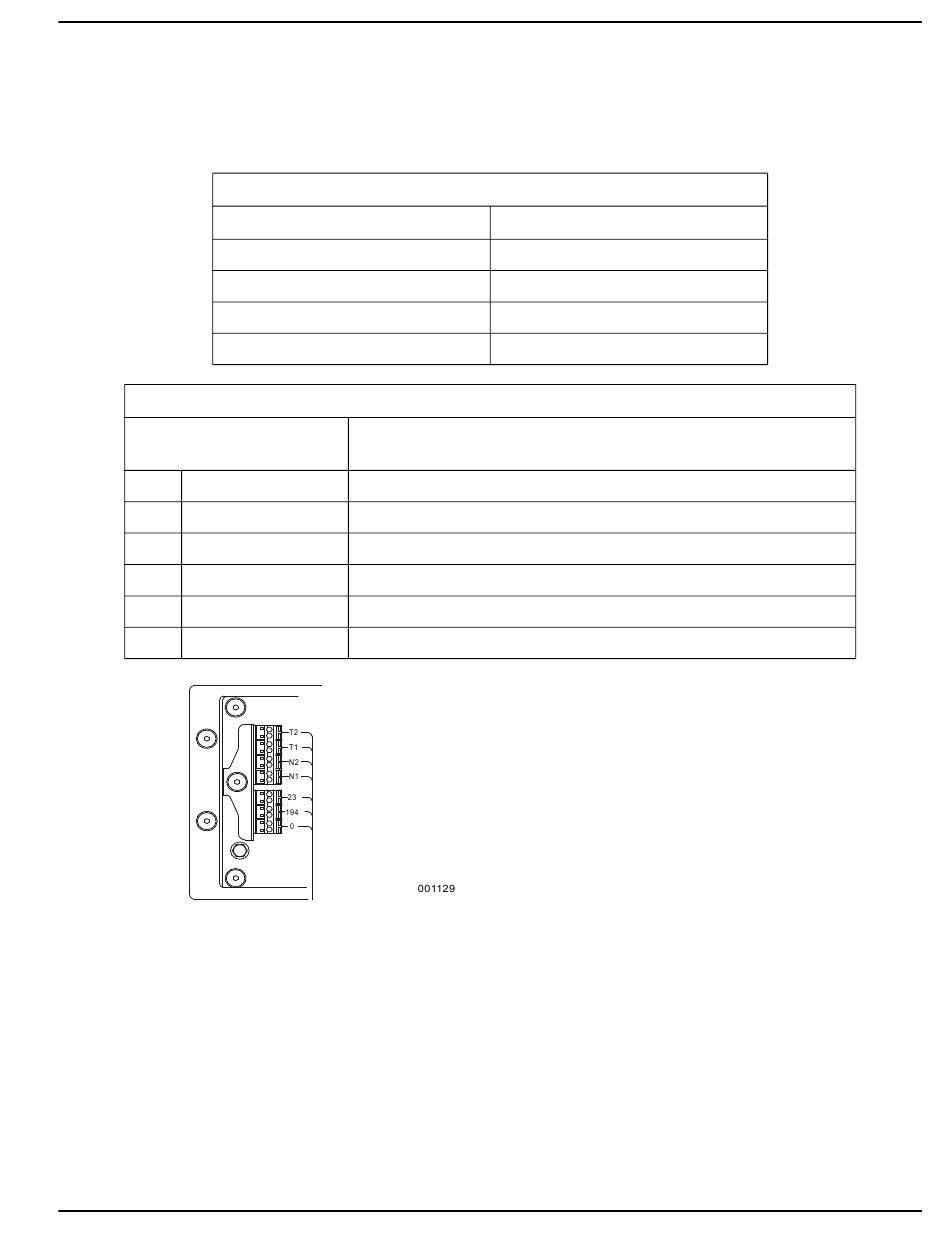

Figure 6-1. Câblage de commande
REMARQUE : Le câblage de commande doit être
branché conformément aux lois et aux codes locaux.
1. Retirez la bougie de la boîte de connexion.
2. Retirez les deux vis creuses à six pans pour
enlever le panneau d'accès aux composants
électriques.
Le
suspendu au fil de mise à la terre.
REMARQUE : Ne tirez pas sur le panneau pour éviter
de détacher le fil de mise à la terre de la barre omnibus
de mise à la terre.
Directives d'installation des générateurs PowerPact
Longueur et taille recommandées du câble de commande
Longueur maximale du fil
1–35 m (1–115 pi)
36–56 m (116–185 pi)
57–89 m (186–295 pi)
90–140 m (296–460 pi)
Branchements du tableau de commande
N1 et N2 – 220 V c.a. – Détectent les chutes et hausses du réseau public
T1 – Avec fusible 220 V c.a. pour le chargeur de la batterie (voir REMARQUE)
T2 – Avec fusible 220 V c.a. pour le chargeur de la batterie (voir REMARQUE)
194 – c.c. (+) 12 V c.c. pour les commandes de transfert
panneau
d'accès
demeurera
MC
de 50 H
Taille recommandée du fil
Calibre 18 AWG
Calibre 16 AWG
Calibre 14 AWG
Calibre 12 AWG
Numéros de fils
0 – c.c. (-) Fil de mise à la terre normal
23 – Fil de transmission pour contrôle de transfert
3. Installez la conduite, le câblage c.a. principal et les
câbles de commande entre le générateur et le
commutateur de transfert
par une boîte de connexion externe NEMA 3 (non
comprise).
REMARQUE : Le panneau d'accès aux composants
électriques est mis à la terre sur la barre de mise à la
terre par un fil de mise à la terre. Assurez-vous de
l'intégrité de cette connexion avant de refermer le
panneau.
REMARQUE : Ces câbles peuvent être installés dans le
même conduit si le fil utilisé répond aux normes
d'isolation.
4. Scellez la conduite au générateur conformément à
tous les codes.
5. Dénudez les extrémités des câbles. Ne retirez pas
trop de gaine isolante.
6. Pour brancher les fils de commande, appuyez sur
le point de raccordement à ressort avec un
tournevis à tête plate, insérez le fil et relâchez.
REMARQUE : Il ne doit pas y avoir de gaine isolante
dans le point de raccordement, seulement du fil dénudé.
Branchements électriques
(Figure
6-2), en passant
25
