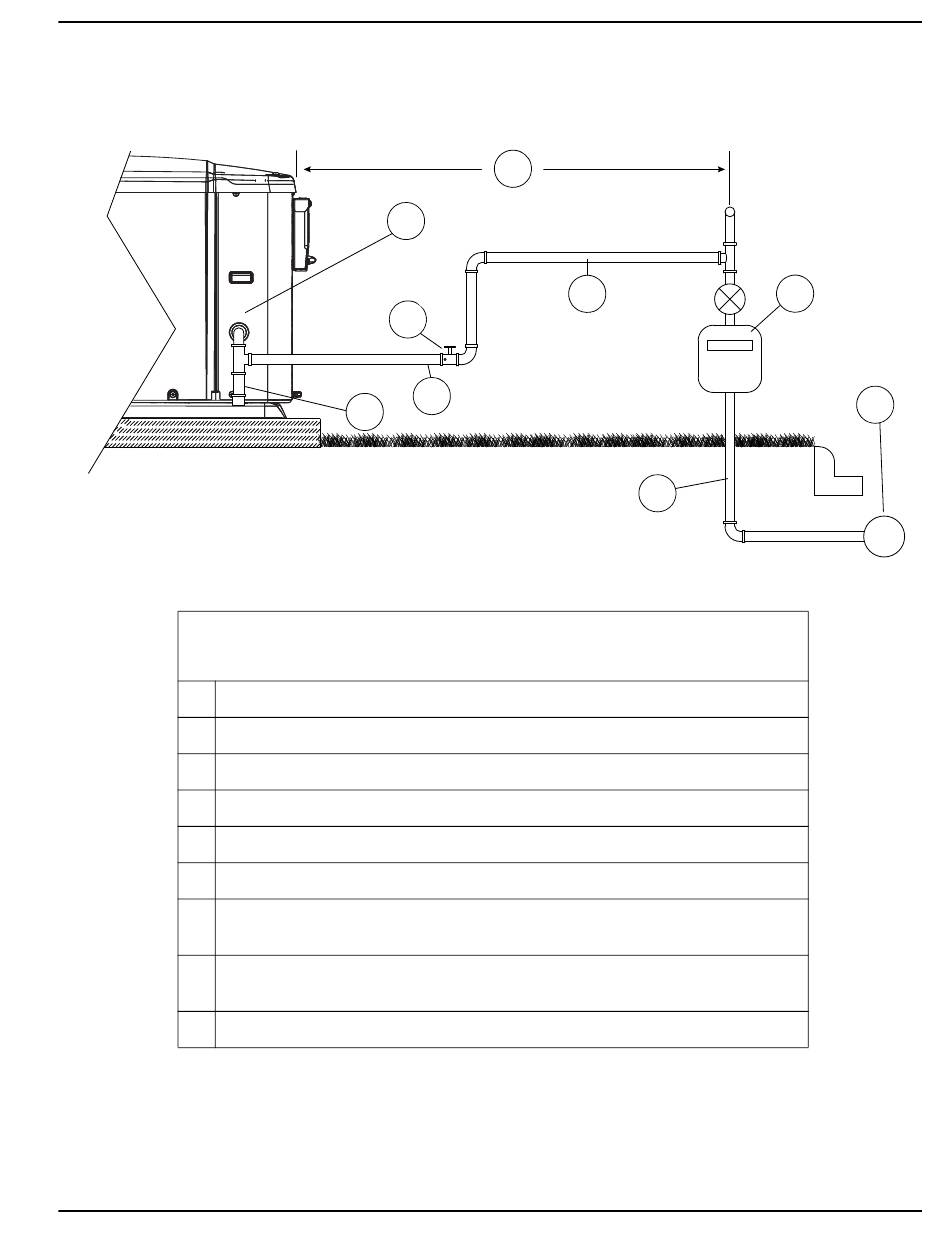

Installation classique pour un système fonctionnant à la vapeur de
gaz naturel
BTU du GN = pi
Mégajoules = m
A. Piège à sédiments
B. Conduite de carburant flexible
C. Vanne d'arrêt manuelle avec prise de contrôle de pression
D. Autocollant pour le BTU et la pression
E. Vérifiez la distance avec le fournisseur de gaz
F. Pression de carburant : entre 9 et 13 mm de mercure (5 et 7 po de colonne d'eau).
G. Dimensionnez le compteur en fonction de la charge du générateur et de
TOUTES les charges des appareils branchés
H. Pour les installations souterraines, vérifiez la conformité du système de
conduites avec les codes en vigueur.
I. Conduite principale de gaz
Figure 5-5. Installation classique pour un système fonctionnant à la vapeur de gaz naturel
Directives d'installation des générateurs PowerPact
D
C
B
A
3
/h X 1000
3
/h x 37,26
MC
de 50 H
Conversion de carburant et raccordements pour le gaz
E
F
H
G
