Installation et raccordement des
conduites de gaz
Le gaz naturel et la vapeur de PL sont des substances
extrêmement combustibles; par conséquent, il est
essentiel de respecter à la lettre les procédures, les
codes, les normes et les règlements de sécurité.
Les raccordements de conduites de gaz doivent être
effectués par un plombier certifié qui connaît bien les
codes locaux. Utilisez toujours des tuyaux de gaz
homologués par l'AGA et un enduit d'étanchéité ou un
mastic à joint pour tuyau de bonne qualité.
Vérifiez la capacité du compteur de gaz naturel ou du
réservoir de PL à fournir assez de carburant pour le
générateur et les autres appareils en marche.
Vanne d'arrêt
La plupart des utilisations requièrent une vanne d'arrêt
plein débit manuelle externe sur la conduite de
carburant. La vanne doit être facilement accessible. Voir
la partie A des
Figure 5-2
REMARQUE : Les codes locaux indiquent son bon
emplacement.

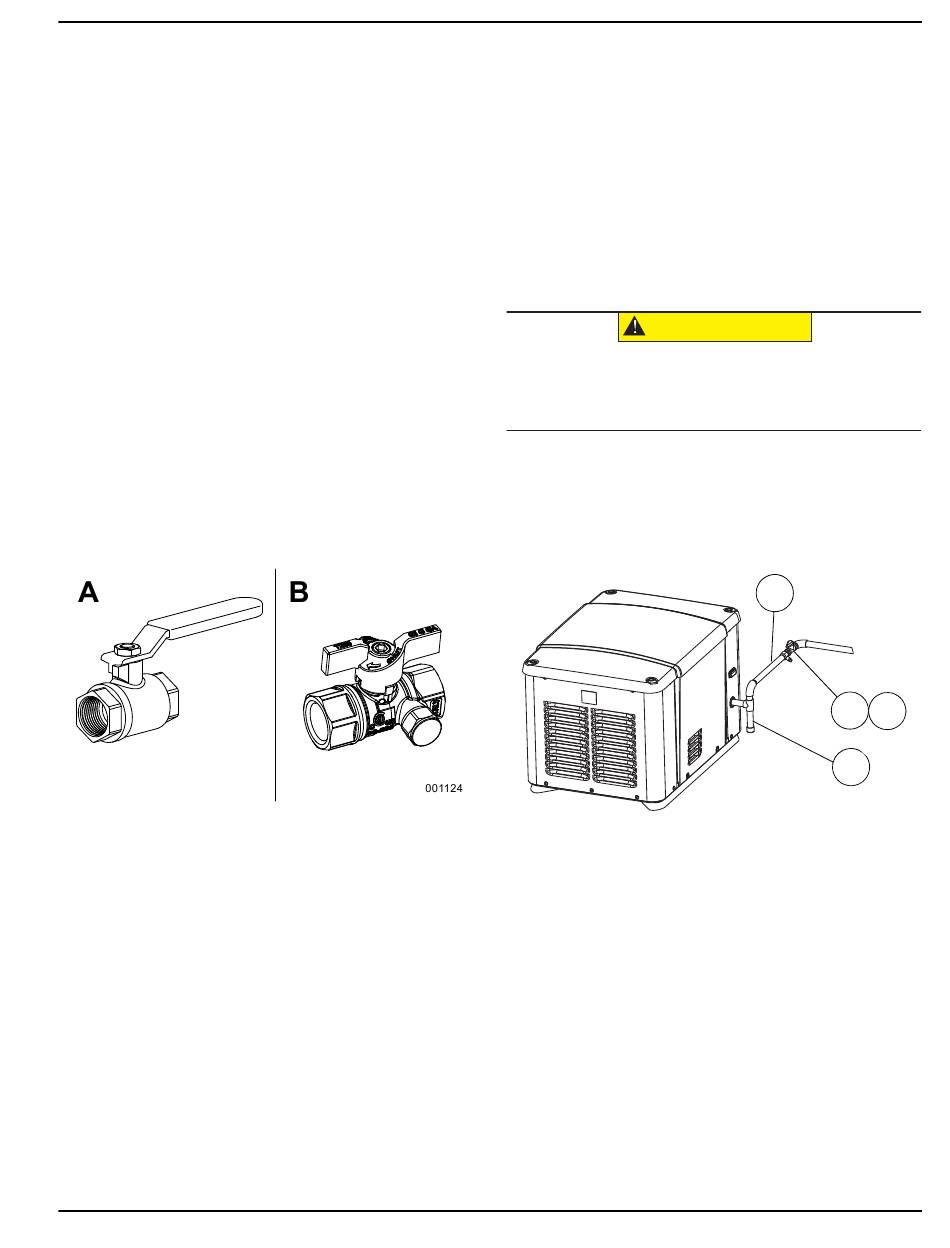

Figure 5-2. Vanne accessoire avec orifice pour
manomètre
REMARQUE : La
Figure 5-2
d'arrêt de carburant dotée d'un orifice pour manomètre
permettant de vérifier la pression du carburant. Cette
vanne accessoire permet d'effectuer la vérification de la
pression de carburant sans qu'il soit nécessaire d'aller
voir dans le boîtier du générateur.
Vannes offertes par Generac et ses fournisseurs de
services d'entretien agréés indépendants :
Clapet à bille de 1/2 po, numéro de pièce : 0K8752
•
• Clapet à bille de 3/4 po, numéro de pièce : 0K8754
Directives d'installation des générateurs PowerPact
et Figure 5-3.
(B) illustre une vanne
MC
de 50 H
Conversion de carburant et raccordements pour le gaz
Conduite de carburant flexible
Lors du branchement de la conduite de gaz au
générateur, utilisez une conduite de carburant flexible
homologuée UL ou AGA conformément aux règlements
locaux. Voir la partie C de la
L'objectif de l'utilisation d'une conduite de carburant
flexible est d'éviter que la vibration du générateur ne
cause des fuites de gaz à l'un des points de
raccordement. Il est donc important que la conduite soit
installée avec le moins de courbes possible. La conduite
de carburant doit être en position horizontale et
raccordée parallèlement à l'arrière du générateur.
MISE EN GARDE
Dommage à l'équipement. Ne courbez pas les conduites
de carburant flexibles. Les courbures dans les conduites
de carburant limitent le débit de carburant et réduisent
leur capacité à absorber les vibrations.
Piège à sédiments
Certains codes locaux exigent un piège à sédiments.
Installez le piège à sédiments recommandé de la façon
illustrée. Voir la partie D de la
Figure 5-3. Raccordements des conduites de gaz
Figure 5-3.
(000205)
Figure 5-3.
C
A
B
D
001125
