Tableau de commande, démarrage et essai
Essais du générateur sous
charge
Pour essayer le générateur sous charge, procédez de la
façon suivante :
1. Vérifiez que le générateur est à la position OFF
(arrêt).
2. Désactivez tous les disjoncteurs et les charges
électriques qui seront alimentés par le générateur.
3. Coupez
l'alimentation
commutateur de transfert à l'aide des moyens
prévus (tel qu'un disjoncteur principal de réseau
public).

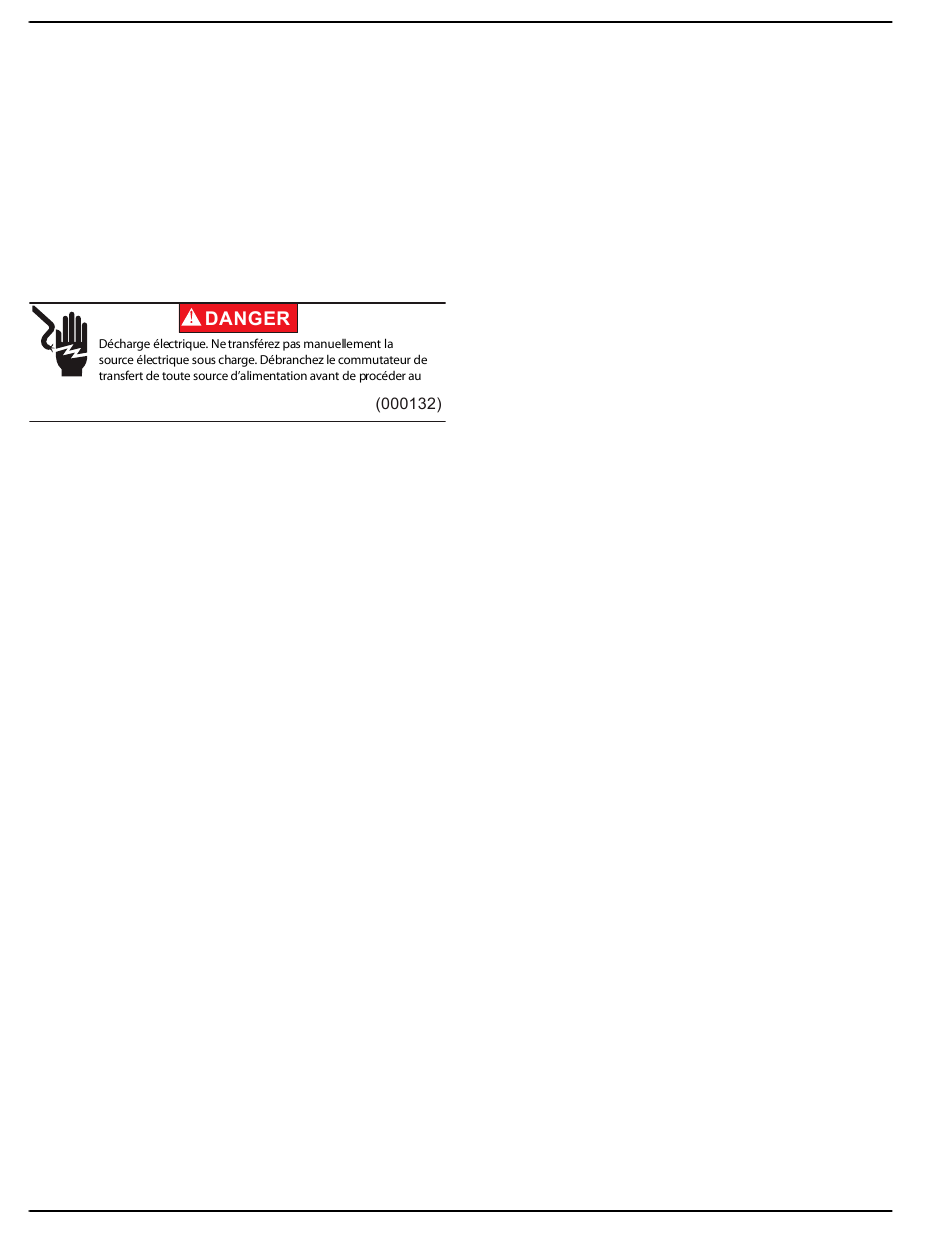

4. Réglez manuellement le commutateur de transfert
à la position STANDBY (secours); les bornes de
charge doivent être branchées aux bornes E1 et
E2 du générateur. Le levier de fonctionnement du
commutateur de transfert doit être abaissé.
5. Appuyez sur le bouton MANUAL (manuel) du
générateur. Le moteur doit se lancer et démarrer
immédiatement.
6. Laissez le moteur se stabiliser et préchauffer
pendant quelques minutes.
7. Mettez le disjoncteur du circuit principal du
générateur à la position ON (marche) ou CLOSED
(fermé). Les charges sont maintenant alimentées
par le générateur de secours.
8. Activez successivement le disjoncteur et les charges
électriques qui seront alimentées par le générateur.
9. Connectez un voltmètre c.a. approprié et un
fréquencemètre sur les cosses E1 et E2. La tension
doit être d'environ 220 volts, et la fréquence doit être
de 50 Hz. Si la tension et la fréquence baissent
rapidement quand les charges sont branchées, il se
peut que le générateur soit surchargé ou qu'il y ait un
problème de carburant. Vérifiez l'intensité des charges
et la pression du carburant.
10. Laissez le générateur fonctionner à pleine charge
pendant de 20 à 30 minutes. Détectez les bruits
inhabituels, les vibrations ou toute autre indication
d'un fonctionnement anormal. Vérifiez les fuites
d'huile, les signes de surchauffe, etc.
11. Vérifiez la pression du gaz pendant que le
générateur fonctionne à pleine charge.
12. Quand l'essai sous charge est terminé, éteignez
les charges électriques.
13. Mettez le disjoncteur du circuit principal du
générateur à la position OFF (arrêt) ou OPEN
(ouvert).
14. Laissez le moteur tourner sans charge de 2 à
5 minutes.
15. Appuyez sur le bouton OFF (arrêt) du générateur.
Le moteur devrait s'arrêter.
32
du réseau public au
Vérification du fonctionnement
automatique
Pour vérifier si le système fonctionne bien en mode
automatique, procédez de la façon suivante :
1. Vérifiez que le générateur est à la position OFF
(arrêt).
2. Installez le couvercle avant du commutateur de
transfert.
3. Ouvrez
l'alimentation
commutateur de transfert à l'aide des moyens
prévus (comme un disjoncteur principal du réseau
public).
REMARQUE : Le commutateur de transfert passera en
position réseau public.
4. Mettez le disjoncteur du circuit principal du
générateur à la position ON (marche) ou CLOSED
(fermé).
5. Appuyez sur le bouton AUTO du générateur. Le
système est réglé
entièrement automatique.
6. Coupez
l'alimentation
commutateur de transfert.
Maintenant que le générateur est prêt à fonctionner en
mode automatique, le moteur doit se lancer et démarrer
dans un délai de cinq (5) secondes lorsque l'alimentation
du réseau public est mise sur OFF (arrêt) (réglage par
défaut à l'usine). Après le démarrage, dans un délai de
six (6) secondes (ou de 30 secondes à une température
froide), le commutateur de transfert doit connecter les
circuits de charge au côté secours.
REMARQUE : Le délai du transfert peut varier selon les
conditions environnementales. Consultez la section «
Panne du réseau public » du manuel de l'utilisateur pour
obtenir davantage de renseignements.
Laissez le système fonctionner pendant toute la
séquence automatisée.
REMARQUE : Le bouton AUTO, OFF (arrêt) ou
MANUAL (manuel) clignotera en cas de panne du réseau
public, selon le mode de fonctionnement du générateur
au moment de la panne.
Pendant que le générateur tourne et que les charges sont
alimentées par la sortie c.a. du générateur, activez
l'alimentation du réseau public au commutateur de
transfert. Les événements suivants devraient se produire :
• Après environ 15 secondes, le commutateur
transfère de nouveau les charges à la source
d'alimentation du réseau public.
• Environ une minute après ce transfert, le moteur
s'arrête.
Directives d'installation des générateurs PowerPact
