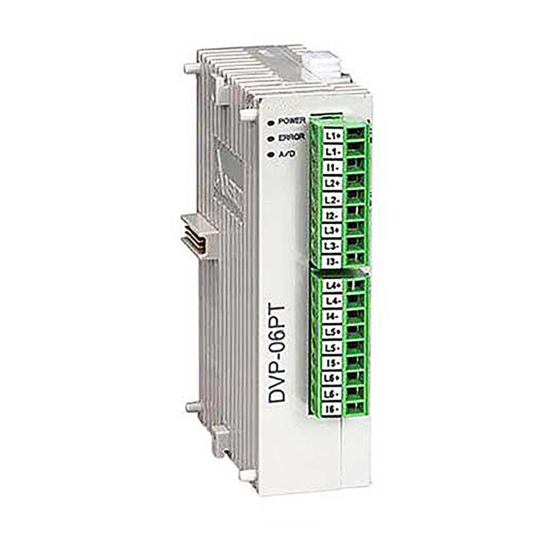

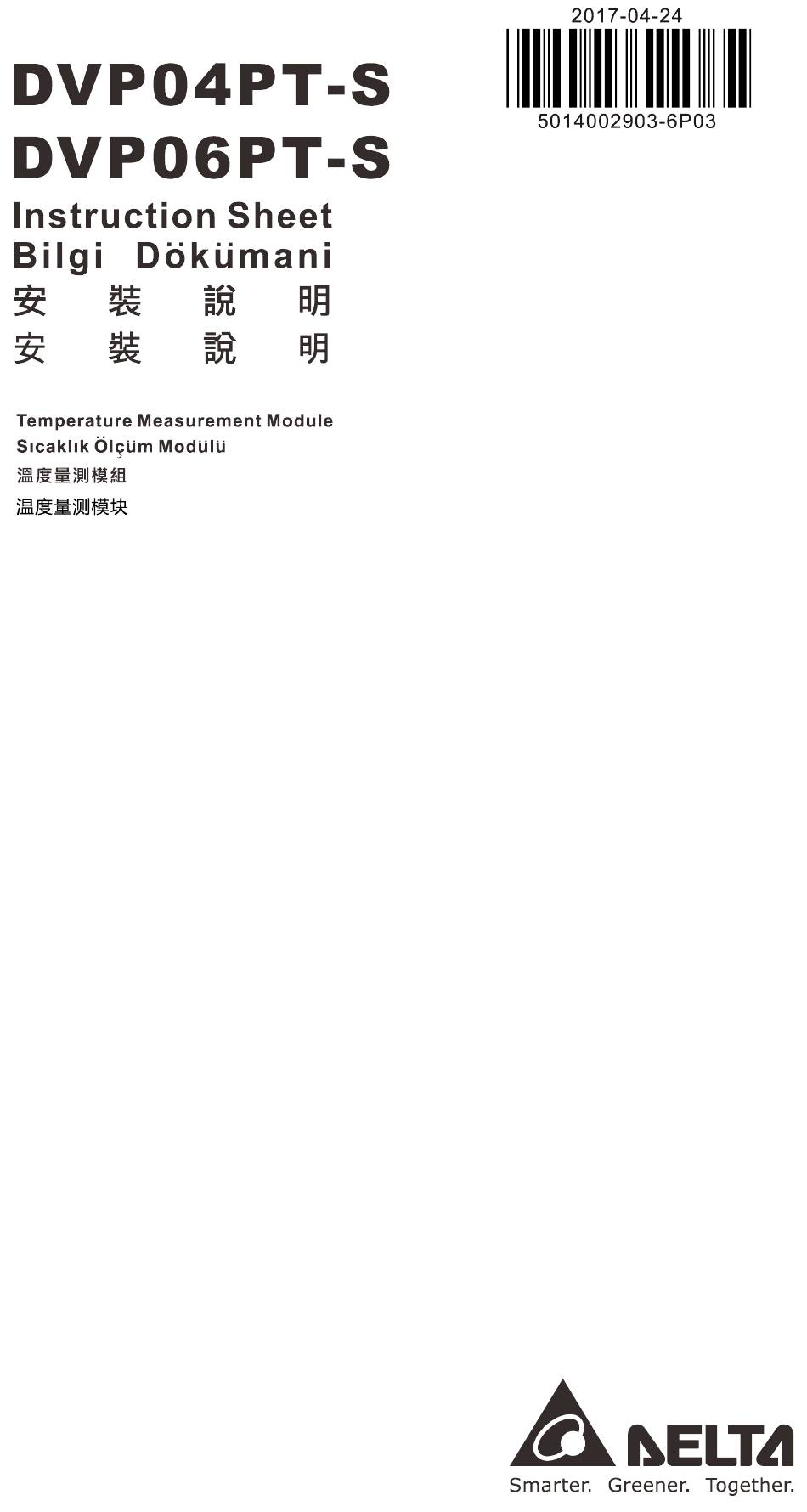

Delta DVP04PT-S Instruction Sheet

Temperature measurement module
Hide thumbs Also See for DVP04PT-S:

Advertisement

Available languages
  • EN

Available languages

Table of Contents

Advertisement

Table of Contents
loading

Related Manuals for Delta DVP04PT-S

Summary of Contents for Delta DVP04PT-S

  • Page 2 …………………………………………………………………  ENGLISH  ………………………………………………………………… Thank you for choosing Delta DVP series PLC. DVP04/06PT-S is able to receive 4/6 points of RTDs and convert them into 16-bit digital signals. Besides, through FROM/TO instructions in DVP Slim series MPU program, the data can be read and written. There are many 16-bit control registers (CR) in the modules.
  • Page 3 6. Mounting holes 7. Specification label 8. I/O module connection port 9. I/O module clip 12. RS-485 communication 10. DIN rail (35mm) 11. I/O module clip port (DVP04PT-S) 13. Power connection port 14. I/O connection port (DVP04PT-S)  I/O Terminal Layout DVP04PT-S...
  • Page 4 500VDC between 24VDC and Ground Digital data format 2’s complement of 16-bit Average function Yes (DVP04PT-S: CR#2 ~ CR#5 / DVP06PT-S: CR#2) Self diagnostic function Every channel has the upper/lower limit detection function. Supported, including ASCII/RTU mode. Default communication format: 9600, 7, E, 1, ASCII; refer to CR#32 for details on the communication format.
  • Page 5 CH4 average degrees Average degrees for CH1 ~ 6 CH5 average degrees (Unit: 0.1°C). CH6 average degrees #12 H’4070 CH1 average degrees DVP04PT-S: #13 H’4071 CH2 average degrees Average degrees for CH1 ~ 4 #14 H’4072 CH3 average degrees (Unit: 0.1°F).
  • Page 6 CR# Address Latched Attribute Register content Description And Error LED indicator If b2~b0 are set to 100, all the setting setting values of CH1 will be reset to the default settings. To reset CH1~4 to default settings, DVP06PT-S: set b11~0 to H’924. b12~15 CH1~CH4 correspond to CH1~4, Reset to default setting...
  • Page 7 4. 端子 5. 端子配置 6. I/O 模組定位孔 7. 銘牌 8. I/O 模組連接口 9. I/O 模組固定扣 （ ） 11. I/O 模組固定槽 12. RS-485 通訊口 （DVP04PT-S） 10. DIN 軌糟 35mm 13. 電源輸入口（DVP04PT-S） 14. I/O 模組連接口  輸入/輸出端子台配置 請參閱英文版[Figure2]之端子台配置示意圖。  外部配線 Pt100 0...
  • Page 8 響應時間 DVP04PT-S：200ms/通道；DVP06PT-S：160ms/通道 數位區與類比區有隔離，通道間未隔離。 數位電路與接地之間：500VDC 隔離方式 類比電路與接地之間：500VDC 類比電路與數位電路之間：500VDC 24VDC與接地之間：500VDC 數位資料格式 16位元二補數 平均功能 有（DVP04PT-S：CR#2 ~ CR#5 / DVP06PT-S：CR#2） 自我診斷功能 上下極限偵測/通道 有，包含 ASCII/RTU 模式，預設通訊格式為 9600, 7, E, 1, ASCII，詳細 通訊格式請參考 CR#32 說明。 通訊模式（RS-485） 備註 1：當與 PLC 主機串接時，RS-485 通訊無法使用。 （適用DVP04PT-S） 備註2：其通訊格式只可採用RS-485通訊修改，無法由主機連接模組方 式，下達TO指令修改，詳細內容請參考DVP程式篇手冊之附錄”模組通訊 設定”篇。  控制暫存器（CR）...
  • Page 9 通道CH1 ~ CH6量測華氏溫度現在值顯 #26 H’407E CH3量測華氏溫度現在值 示。 （DVP04PT-S只有CH1~CH4通道） #27 H’407F CH4量測華氏溫度現在值 單位0.1°F。 CH5量測華氏溫度現在值 CH6量測華氏溫度現在值 （DVP04PT-S） 設定H’5678進入PID模式，其他設定值皆 #29 H’4081 X R/W 為一般模式。出廠設定值H’0000。 PID模式設定 儲存所有錯誤狀態的資料暫存器，詳細內 錯誤狀態 #30 H’4082 容請參照錯誤代碼說明。 #31 H’4083 O R/W （DVP04PT-S） 設定 RS-485 通訊位址，設定範圍 01 ~ - 8 -...
  • Page 10 X R/W CH5~CH6模式設定 設定值請參考CR#1說明 包含ASCII/RTU模式，ASCII 模式資料格 式為 7 bits、偶位元、1 stop bit（7， E， 1） ；RTU 模式資料格式為 8 bits、偶位 元、1 stop bit（8， E， 1） 。 通訊速率設定共有六種： b0：4,800 bps （DVP04PT-S） b1：9,600 bps（出廠設定值） 通訊速率（Baud rate） O R/W b2：19,200 bps H’4084 設定 b3：38,400 bps b4：57,600 bps b5：115,200 bps...
  • Page 11  CR#30 錯誤代碼說明： 此錯誤代碼需轉換為 16-bit 的 2 進制數值（Bit 0~15） ，每一個 bit 為 ON 時，即表示有一種錯 誤狀態發生，因此發生錯誤狀況時，可能會有 2 個以上 bit 為 ON，舉例：bit1=ON，bit8=ON， 也就表示有通道的接點空接，而且是 CH1 空接；詳細每個 bit 為 ON 的錯誤狀況如下表格所示： Bit 編號 錯誤說明 模組電源異常 通道接點空接 系統保留 系統保留 Bit 編號 錯誤說明 自檢測硬體損壞 系統保留 平均次數錯誤 主機命令錯誤...
  • Page 12 5. 端子配置 6. I/O 模块定位孔 7. 铭牌 8. I/O 模块连接口 9. I/O 模块固定扣 10. DIN 轨糟（35mm） 11. I/O 模块固定槽 12. RS-485 通讯口 （DVP04PT-S） 13. 电源输入口（DVP04PT-S） 14. I/O 模块连接口  输入⁄输出端子台配置 请参阅英文版[Figure2]的端子台配置示意图。  外部配线 Pt1 000 C H1 2-Wire 隔离线 Pt10 0...
  • Page 13 DVP04PT-S：200ms/通道；DVP06PT-S：160ms/通道 数字电路与模拟电路有隔离，通道间未隔离。 数字电路与接地之间：500VDC 隔离方式 模拟电路与接地之间：500VDC 模拟电路与数字电路之间：500VDC 24VDC与接地之间：500VDC 数字数据格式 16位二补码 平均功能 有（DVP04PT-S：CR#2 ~ CR#5 / DVP06PT-S：CR#2） 自我诊断功能 上下极限侦测/通道 有，包含 ASCII/RTU 模式，默认通讯格式为 9600, 7, E, 1, ASCII，详细 通讯格式请参考 CR#32 说明。 通讯模式（RS-485） 备注 1：当与 PLC 主机串接时，RS-485 通讯无法使用。 （适用DVP04PT-S） 备注2： 其通讯格式只可采用RS-485通讯修改， 无法由主机连接模块方式， 下达TO指令修改，详细内容请参考DVP程序篇手册之附录”模块通信设 置”篇。...
  • Page 14 保 通讯 属性 寄存器名称 说明 持 地址 型 7. 设为（0，1，1，0）时，选用 Cu50 8. 设为 （1， 1， 1， 1） 时， 通道关闭 （Disable） （DVP04PT-S） 通道CH1讯号的平均次数设定： H’4066 可设定范围K1 ~ K20。出厂设定值为K10。 CH1平均次数 O R/W （DVP06PT-S） 通道CH1 ~ CH6讯号共享的平均次数设定： 可设定范围K1 ~ K20。出厂设定值为K10。 CH1~CH6共享平均次数 （DVP04PT-S） 通道CH2 讯号的平均次数设定：...
  • Page 15 设定值请参考CR#1说明 包含ASCII/RTU模式，ASCII 模式数据格 式为 7 bits、 偶位、 1 stop bit （ 7， E， 1） ； RTU 模式数据格式为 8 bits、 偶位、 1 stop bit（8， E， 1） 。 通讯速率设定共有六种： b0：4,800 bps （DVP04PT-S） b1：9,600 bps（出厂设定值） 通讯速率（Baud rate） O R/W H’4084 b2：19,200 bps 设定...
  • Page 16 误状态发生，因此发生错误状况时，可能会有 2 个以上 bit 为 ON，举例：bit1=ON，bit8=ON， 也就表示有通道的接点空接， 而且是 CH1 空接； 详细每个 bit 为 ON 的错误状况如下表格所示： Bit 编号 错误说明 模块电源异常 通道接点空接 系统保留 系统保留 Bit 编号 错误说明 自检测硬件损坏 系统保留 平均次数错误 主机命令错误 Bit 编号 错误说明 CH1 转换异常 CH2 转换异常 CH3 转换异常 CH4 转换异常 Bit 编号...
  • Page 17 ……………………………………………………..…...…………  TÜRKÇE ………………………...…..………………………………… Delta DVP serisi PLC’leri seçtiğiniz için teşekkürler. DVP04/06PT-S modülüne 4/6 adet RTD sıcaklık sensörü bağlanılabilir ve 16-bit dijital değere çevirir. Ayrıca DVP PLC CPU’da FROM/TO komutları kullanılarak modülünün içine veri yazılabilir veya okunabilir. Modüllerin içinde çok adet 16-bit kontrol register (CR) vardır.
  • Page 18 500VDC 24VDC ve Toprak (Ground) arasında Digital data formatı 16-bit, 2’nin komplementi Ortalama fonksiyonu Mevcut (DVP04PT-S: CR#2 ~ CR#5 / DVP06PT-S: CR#2) Self diagnostic fonksiyonu Her kanal üst/alt limit algılama fonksiyonuna sahiptir. ş Desteklenir. ASCII/RTU mod. Varsayılan haberle me formatı: ş...
  • Page 19 Adres Kalıcı Özellik Register içeriği Açıklama CH4 “Ortalama” sıcaklığın hesaplanmasında kullanılacak DVP04PT-S: H’4069 H’4069 okuma adet sayısı. CH4 ortalama adet Ayar aralığı: K1~K20. Default ayarı K10. H’406A CH1 Ortalama Sıcaklık DVP04PT-S: H’406B CH2 Ortalama Sıcaklık CH1 ~ 4 Ortalama Sıcaklık Okuma H’406C...
  • Page 20 Adres Kalıcı Özellik Register içeriği Açıklama Fabrika ayarlarına reset ve CH2 CH1 Error LED ayarı Eğer b2~b0 – 1,0,0 ayarlanırsa, CH1 ayarları fabrika değerine DVP06PT-S: döner. CH1~4 fabrika ayarına CH1~CH4 alınmak istenirse b11~b0 H’924 Fabrika ayarlarına reset ve ayarlanmalıdır. Error LED ayarı b12~15 ON olduğu zaman CH1~4 karşılık gelir, ölçüm aralığı...
