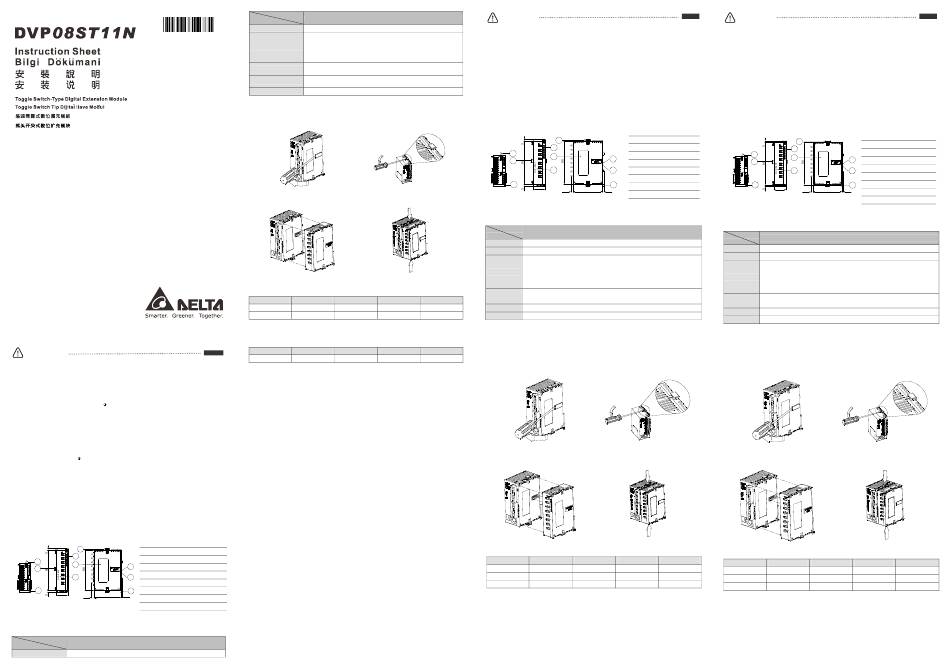

Delta DVP08ST11N Instruction Sheet

2014-07-02
5011679703-8S03
Warning
EN  DVP08ST11N is an OPEN-TYPE device. It should be installed in a control cabinet free of airborne dust, humidity,
electric shock and vibration. To prevent non-maintenance staff from operating DVP08ST11N, or to prevent an
accident from damaging DVP08ST11N, the control cabinet in which DVP08ST11N is installed should be equipped
with a safeguard. For example, the control cabinet in which DVP08ST11N is installed can be unlocked with a
special tool or key.
EN  DO NOT connect AC power to any of I/O terminals, otherwise serious damage may occur. Please check all wiring
again before DVP08ST11N is powered up. After DVP08ST11N is disconnected, Do NOT touch any terminals in a
minute. Make sure that the ground terminal on DVP08ST11N is correctly grounded in order to prevent
electromagnetic interference.
FR  DVP08ST11N est un module OUVERT. Il doit être installé que dans une enceinte protectrice (boitier, armoire, etc.)
saine, dépourvue de poussière, d'humidité, de vibrations et hors d'atteinte des chocs électriques. La protection
doit éviter que les personnes non habilitées à la maintenance puissent accéder à l'appareil (par exemple, une clé
ou un outil doivent être nécessaire pour ouvrir a protection).
FR  Ne pas appliquer la tension secteur sur les bornes d'entrées/Sorties, ou l'appareil DVP08ST11N pourra être
endommagé. Merci de vérifier encore une fois le câblage avant la mise sous tension du DVP08ST11N. Lors de la
déconnection de l'appareil, ne pas toucher les connecteurs dans la minute suivante. Vérifier que la terre est bien
reliée au connecteur de terre afin d'éviter toute interférence électromagnétique.
 Introduction
 Thank you for choosing Delta DVP series programmable logic controller. DVP08ST11N shall be used
together with PLC SLIM TYPE PLC occupying 8 input points. Including MPU, the digital I/O can be
extended to maximum 256 points. Besides, maximum 8 special extension modules (AD/DA/XA/PT/TC/PU)
are extendable from MPU.
 No external power supply and signals are required, DVP08ST11N allows you to directly control its input
points by its switches.
 As digital switches, DVP08ST11N is able to input instructions without required external wiring for receiving
signals. Besides, DVP08ST is handy and safe for using in teachings.
 Product Profile & Outline
 DIN rail (35mm)
7
 Extension unit/module connection port
O N
0 4
X0
X1  Model name
1 X2
6
X3
X4
2 8
X5

X6 1 Input indicator
9 3 X7
4

DIN rail clip
5
3 2
6

Input switch
7

5 10 Fixing clip for extension unit
25.2
3.4
5.5 60

Nameplate

Extension unit/module connection port
Unit: mm

Aiming pinhole for connection to MPU
 Electrical Specifications
Model
DVP08ST11N
Items
Power voltage 24VDC (-15% ~ 20%) (Power is supplied by the internal bus of MPU)
Model
DVP08ST11N
Items
Power consumption 0.5W
ESD (IEC 61131-2, IEC 61000-4-2): 8KV Air Discharge
EFT (IEC 61131-2, IEC 61000-4-4): Power Line: 2KV, Digital I/O: 1KV,
Noise immunity Analog & Communication I/O: 1KV
Damped-Oscillatory Wave: Power Line: 1KV, Digital I/O: 1KV
RS (IEC 61131-2, IEC 61000-4-3): 26MHz ~ 1GHz, 10V/m
Operation : 0°C ~ 55°C (temperature), 5 ~ 95% (humidity), Pollution degree 2
Operation/storage
Storage: -25°C ~70°C (temperature), 5 ~ 95% (humidity)
International standard: IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC
Vibration/shock immunity
68-2-27 (TEST Ea)
Weight (g) 60g
 How to Install
1. Use a screwdriver to open the side cover and 2. Use the screwdriver to lift and unfasten the fixing
reveal the connecting port. clip.
3. Accurately connect the extension module to the 4. Secure the extension module to the MPU by
MPU by using the pinholes at each corner. pushing down the fixing clips.
5. Order of the I/O point No.: The input points of the first extension module are lined up from X20 and output
points are lined up from Y20. The rule applies to all MPU connections with extension modules of any
number of points.
Model Input points Output points No. of input points
DVP12SA11R 8 4
DVP08ST11N 8 0
Model Input points Output points No. of input points
ENGLISH
DVP16SP11R 8 8
 Troubleshooting
 Input LED Indicator
The On/Off of input signals can be indicated by the input LED indicator. When the input is On, the LED will be
on. If error occurs, please check if the loops of the LED and input signal are normal by using HPP/WPLSoft.
Please also be aware that:
1. DO NOT place DVP08ST11N under direct sunlight and please avoid placing it next to overheating objects in
case the high temperature will affect the functions of DVP08ST11N.
2. Please clean the airborne or conductive dust on the panel on a regular basis.
注意事項
 請在使用之前，詳細閱讀本使用說明書。
 本機為開放型 (Open Type) 機殼，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊或衝擊
意外之外殼配線箱內。另必須具備保護措施 (如: 特殊之工具或鑰匙才可打開) 防止非維護人員操作或意外衝
擊本體，造成危險及損壞。
 請勿在上電時觸摸任何端子。
 產品簡介
 謝謝您採 用台達 DVP 系列可程式控制器。本產品需搭配台達之 PLC 使用，可任意連接台達 PLC SLIM TYPE
前級或後級，連接後佔用輸入點 8 點，含主機最大數位輸入/輸出擴充可達 256 點。另備特殊模組 (AD/DA/XA/
PT/TC/PU) 擴充功能 ，最多可擴充 8 台特殊模 組。
 無須外部電源，不需外接訊號，以指撥方式控制模組之輸入點編號動作。
 當作一個數位開關使用，可直接對輸入點執行動作且不需外接訊號，另外也能在教學上方便又安全的使用。
 產品外觀
7
ON
0 4
X0
X1
1 X2
6 X3
X4
2 8
X5
X6
9 3 X7
4
5
3
6
7
5
25.2
5.5
尺寸單位：mm
 電氣規格
機種
項目
電源電壓 24VDC (-15% ~ 20%)（由主機經由內部匯流排 供應）
0.5W
消耗電力
ESD (IEC 61131-2, IEC 61000-4-2): 8KV Air Discharge
EFT (IEC 61131-2, IEC 61000-4-4): Power Line: 2KV, Digital I/O: 1KV,
Analog & Communication I/O: 1KV
雜訊免疫力
Damped-Oscillatory Wave: Power Line: 1KV, Digital I/O: 1KV
RS (IEC 61131-2, IEC 61000-4-3): 26MHz ~ 1GHz, 10V/m
操作：0°C ~ 55°C (溫度)，5 ~ 95%(濕度)，污染等級 2
操作/儲存環境
儲存：-25°C ~ 70°C (溫度)，5 ~ 95%（濕度）
No. of output points
X0 ~ X7 Y0 ~ Y3 國際標準規範 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 68-2-27 (TEST Ea)
耐振動/衝擊
X20 ~ X27 - 重量 (約), (g) 60g
 系統安裝
No. of output points
X30 ~ X37 Y20 ~ Y37
1. 利用螺絲起子將擴充側蓋打開，會出現擴充機連接
口。
3. 調整好主機和擴充機的定位孔，並且將主機的擴充
機連接口與擴充機接合，此時主機與擴充機之間緊
密結合。
5. 輸出入點序號排列：無論使用任何點數的主機連接擴充機，所連接的第一台擴充機，輸入點編號由 X20 依序
排列，輸 出點編號亦由 Y20 開始依序排列。說 明如下：
機種 輸入點數
DVP12SA11R 8
DVP08ST11N 8
DVP16SP11R 8
 異常檢修
 輸入點指示 LED
輸入點信號 On/Off 可由輸入點指 示燈之亮/滅來顯示。當輸入點信號動作條件成立時，該指示燈會亮。因此若發
現有異常時請利用 HPP/WPL、檢查指示燈號及輸入信號回路是否正常，並同時注意下列各項：
1. 請勿將 DVP 置於太陽下直射並避開過熱之物體，以免機器內溫度過高影響功能。
2. 請定期清潔面板內空氣灰塵或電子導電灰塵。
注意事項
繁體中文
 请在使用之前，详细阅读本使用说明书。
 本机为开放型 (Open Type) 机壳，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击或冲
击意外的外壳配线箱内。另必须具备保护措施 (如: 特殊的工具或钥匙才可打开) 防止非维护人员操作或意
外冲击本体，造成危险及损坏。
 请勿在上电时触摸任何端子。
 產品簡介
 谢谢您采 用台达 DVP 系列可编程控制器。本产品需搭配台达的 PLC 使用，可任意连接台达 PLC SLIM TYPE
前级或后 级，连接后占用输入点 8 点，含主机最大数字输入/输出扩展可达 256 点。另备特殊模块 (AD/DA/
XA/PT/TC/PU) 扩展功能，最多可扩展 8 台特殊 模块。
 无须外部电源，不需外接信号，以指拨方式控制模块的输入点编号动作。
 当作一个数字开关使用，可直接对输入点执行动作且不需外接信号，另外也能在教学上方便又安全的使用。
 產品外觀
 DIN 軌糟 (35mm)

擴充機/擴充模組連接
 機種名稱
6
 輸入點指示燈
1
9
 DIN 軌固定扣
2

輸入點開關
 擴充機固定扣
10
5
 銘牌
3.4
60
 擴充機/擴充模組連接座

擴充機定位孔
 電氣規格
DVP08ST11N
机种
项目
电源电压 24VDC (-15% ~ 20%)（由主机经由内部汇流排 供应）
消耗电力 0.5W
ESD (IEC 61131-2, IEC 61000-4-2): 8KV Air Discharge
EFT (IEC 61131-2, IEC 61000-4-4): Power Line: 2KV, Digital I/O: 1KV,
Analog & Communication I/O: 1KV
噪声免疫力
Damped-Oscillatory Wave: Power Line: 1KV, Digital I/O: 1KV
RS (IEC 61131-2, IEC 61000-4-3): 26MHz ~ 1GHz, 10V/m
操作：0°C ~ 55°C (温度)，5 ~ 95%(湿度)，污染等级 2
操作/储存环境
储存：-25°C ~ 70°C (温度)，5 ~ 95%（湿度）
耐振动/冲击 国际标准规范 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 68-2-27 (TEST Ea)
重量 (约), (g) 60g
 系統安裝
2. 再利用螺絲起子將擴充機固定扣往上撥。
1. 利用螺丝起子将扩展侧盖打开，会出现扩展机连接
口。
4. 將擴充機固定扣往下扣住，完成與主機之系統組合。
3. 调整好主机和扩展机的定位孔，并且将主机的扩展
机连接口与扩展机接合，此时主机与扩展机之间紧
密结合。
5. 输出入点序号排列：无论使用任何点数的主机连接扩展机，所连接的第一台扩展机，输入点编号由 X20 依序
排列，输 出点编号亦由 Y20 开始依序排列。说 明如下：
輸出點數 輸入點編號 輸出點編號
机种
4 X0 ~ X7 Y0 ~ Y3
DVP12SA11R
0 X20 ~ X27 -
DVP08ST11N
8 X30 ~ X37 Y20 ~ Y37
DVP16SP11R
 異常檢修
 輸入點指示 LED
输入点信号 On/Off 可由输入点指 示灯的亮/灭来显示。当输入点信号动作条件成立时，该指示灯会亮。因此若发
现有异常时请利用 HPP/WPL、检查指示灯号及输入信号回路是否正常，并同时注意下列各项：
1. 请勿将 DVP 置于太阳下直射并避开过热的物体，以免机器内温度过高影响功能。
2. 请定期清洁面板内空气灰尘或电子导电灰尘。
简体中文

DIN 轨糟 (35mm)
7

扩展机/扩展模块连接
ON
4
0
X 0
X 1

1 X 2 机种名称
X 3
X 4
2 8
X 5
X 6 1 
3 X 7 输入点指示灯
4

DIN 轨固定扣
5 3
2
6

输入点开关
7

10 扩展机固定扣
25.2
5.5 60 3.4 
铭牌

尺寸单位：mm 扩展机/扩展模块连接座

扩展机定位孔
DVP08ST11N
2. 再利用螺丝起子将扩展机固定扣往上拨。
4. 将扩展机固定扣往下扣住，完成与主机的系统组合。
输入点数 输出点数 输入点编号 输出点编号
8 4 X0 ~ X7 Y0 ~ Y3
8 0 X20 ~ X27 -
8 8 X30 ~ X37 Y20 ~ Y37
