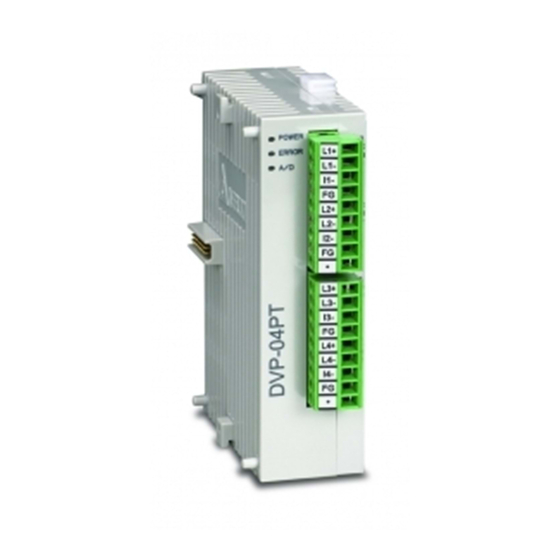

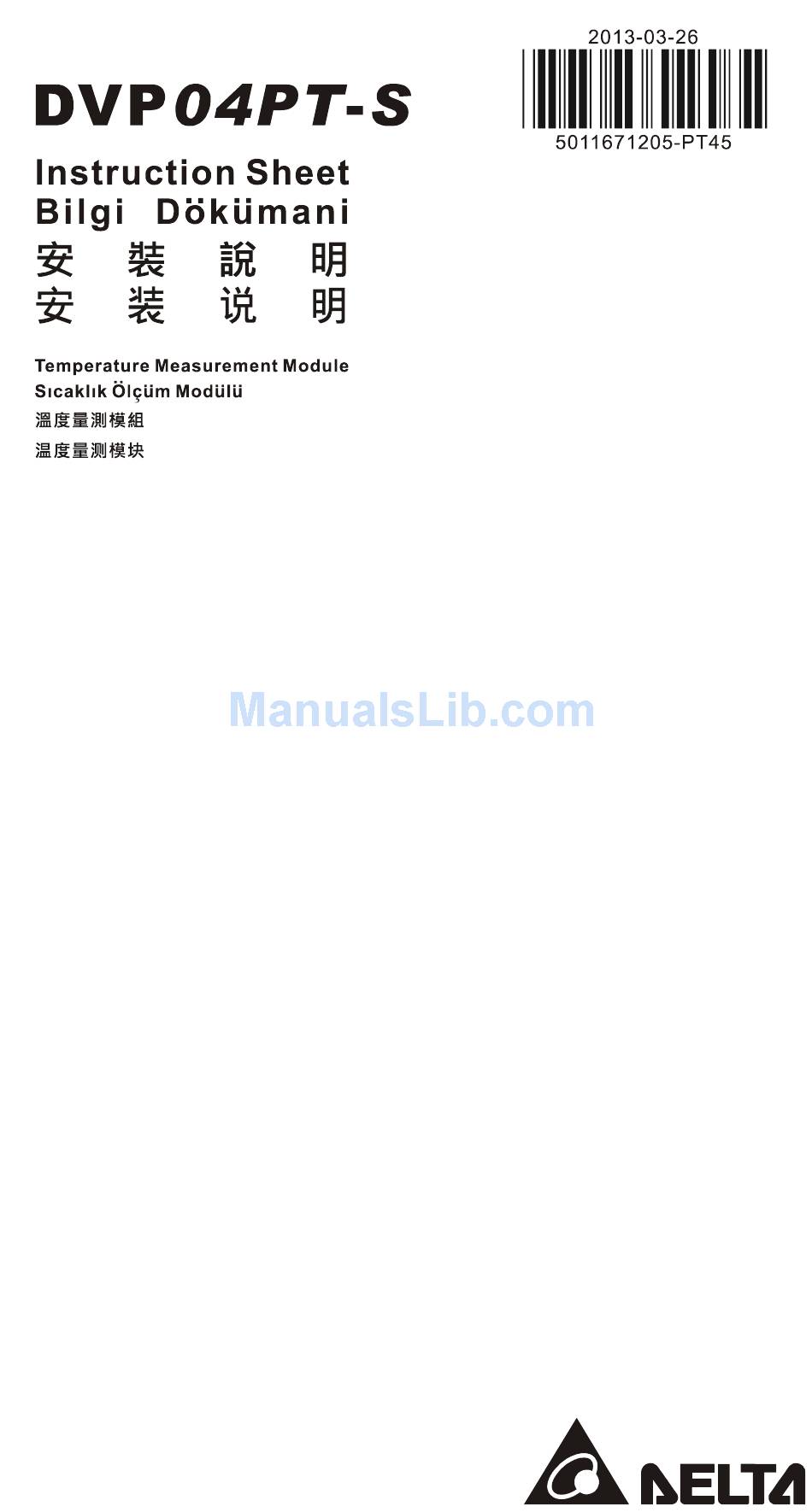

Delta dvp04pt-s Instruction Sheet

Temperature measurement module
Hide thumbs Also See for dvp04pt-s:

Advertisement

Available languages
  • EN

Available languages

Quick Links

Download this manual

Advertisement

loading

Related Manuals for Delta dvp04pt-s

Summary of Contents for Delta dvp04pt-s

  • Page 2 FROM/TO instructions in DVP Slim series MPU program, the data in DVP04PT-S can be read and written. There are many 16-bit control registers (CR) in DVP04PT-S. The power unit is separate from it and is small in size and easy to install. Please read this instruction sheet carefully before use.

  • Page 3: Electrical Specifications

    500VDC between 24VDC and Ground Digital data format 2’s complement of 16-bit Average function Yes (CR#2 ~ CR#5) Self diagnostic function Communication mode Yes (CR#32). RS-485 is disabled when the DVP04PT-S is (RS-485) connected in series with an MPU. - 2 -...
  • Page 4 Control Register CR# Address Save Register content Description Set up by the system: H’4064 Model name DVP04PT model code = H’8A. CH1 mode: b0 ~ b3 CH2 mode: b4 ~ b7 CH3 mode: b8 ~ b11 CH4 mode: b12 ~ b15 Take CH1 mode (b3,b2,b1,b0) for #1 H’4065 O R/W Mode setting...
  • Page 5 Note: Each error code will have corresponding bit (b0 ~ b7). Two or more errors may happen at the same time. 0 means normal and 1 means having error. 3. When CR#29 is set to H’5678, CR#0 ~ CR#34 can be used for PID settings in DVP04PT-S V3.08 and versions above.
  • Page 6 PID Mode Content Description CR#5 PID output % at CH4 CR#27 CH4 K CR#2~CR#5: 0~1000; Unit: 0.1% Run/Stop & Auto tuning CR#6 CH1 average degrees (°C) Bit0: CH1 PID runs/stops CR#7 CH2 average degrees (°C) Bit1: CH2 PID runs/stops CR#8 CH3 average degrees (°C) Bit2: CH3 PID runs/stops CR#9...
  • Page 7 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達 DVP 系列產品。DVP04PT-S 溫度量測模組可接受外部 4 點鉑金屬溫度 感測器，將之轉換成 16 位元之數位信號。透過 DVP-PLC SS/ SA/SX/SC/SV 主機程式以 指令 FROM/TO 來讀寫模組內之資料，模組內具有多個 CR (Control Register)暫存器，每 個暫存器有 16 bits。電源單元與模組分離，體積小，安裝容易。 請在使用之前，詳細閱讀本使用說明書。實施配線，務必關閉電源。上電時請勿接觸 機體端子或進行維修。輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。 本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防 塵、防潮及免於電擊∕衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之 工具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。 交流輸入電源不可連接於輸入∕出信號端，否則可能造成嚴重的損壞，因此請在上電 之前再次確認電源配線。 本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。 由測溫體到溫調本體的配線路請用最短距離配線，為了避免雜訊及誘導的影響儘可能 將電源線和負載配線分開。 產品外觀尺寸與部位介紹...
  • Page 8 上下極限偵測/通道 通訊模式 (RS-485) 有(CR#32)。當與PLC主機串接時，RS-485通訊無法使用。 控制暫存器（CR） 參數 保持型 暫存器名稱 說明 位址 #0 H’4064 系統內定，DVP04PT-S機種編碼= H’8A。 機種型號 CH1 模式：b0 ~ b3 CH2 模式：b4 ~ b7 CH3 模式：b8 ~ b11 CH4 模式：b12 ~ b15 以 CH1 設定(b3,b2,b1,b0) 說明，預設值 H’0000： #1 H’4065 O R/W 模式設定...
  • Page 9 參數 保持型 暫存器名稱 說明 位址 #2 H’4066 O R/W CH1平均次數 通道CH1 ~ CH4訊號的平均次數設定： #3 H’4067 O R/W CH2平均次數 V3.04以前版本 ： 可設定範圍K1 ~ K4,095。 V3.05以後版本：可設定範圍K1 ~ K20。 #4 H’4068 O R/W CH3平均次數 出廠設定值為K10。 #5 H’4069 O R/W CH4平均次數 #6 H’406A CH1量測攝氏溫度平均值 #7 H’406B CH2量測攝氏溫度平均值...
  • Page 10 K512 (H’200) (轉換異常) CH3 接點空接 K1024(H’400) (轉換異常) CH4 接點空接 K2048(H’800) (轉換異常) 註：每個錯誤狀態由相對應之位元b0 ~ b7決定，有可能會同時產生兩個以上之錯誤狀態，0 代表正常無錯誤，1代表有錯誤狀態產生。 3. DVP04PT-S 在 V3.08 以上版本，當 CR#29 設定為 H’5678 時，CR#0 ~ CR#34 可做為 PID 設定使用： PID模式內容說明 CR#0 CR#22 CH4 K 機種型號 CR#2 CH1 PID輸出% CR#24 CH1 K CR#3 CH2 PID輸出%...
  • Page 11 PID模式內容說明 CR#2~CR#5：範圍：0~1000，單位0.1% Run/Stop & Auto tuning CR#6 CH1 攝氏平均溫度 Bit0：CH1 PID Run/Stop CR#7 CH2 攝氏平均溫度 Bit1：CH2 PID Run/Stop CR#8 CH3 攝氏平均溫度 Bit2：CH3 PID Run/Stop CR#9 CH4 攝氏平均溫度 Bit3：CH4 PID Run/Stop CR#6~CR#9：單位0.1°C 0=PID Stop，1=PID Run CR#28 CR#10 CH1 溫度設定 Bit4：CH1 Auto tuning CR#11 CH2 溫度設定...
  • Page 12 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达 DVP 系列产品。DVP04PT-S 温度测量模块可接受外部 4 点铂金属温度 传感器，将之转换成 16 位的数字信号。透过 DVP-PLC SS/ SA/SX/SC/SV 主机程序以指 令 FROM/TO 来读写模块内的数据，模块内具有多个 CR (Control Register)寄存器，每个 寄存器有 16 bits。电源单元与模块分离，体积小，安装容易。 请在使用之前，详细阅读本使用说明书。实施配线，务必关闭电源。上电时请勿接触 机体端子或进行维修。输入电源切断后，一分钟之内，请勿触摸内部电路。 本机为开放型 (OPEN TYPE) 机壳， 因此使用者使用本机时， 必须将其安装于具防尘、 防潮及免于电击∕冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具 或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。 交流输入电源不可连接于输入∕出信号端，否则可能造成严重的损坏，因此请在上电 之前再次确认电源配线。 本体上的接地端子 务必正确的接地，可提高产品抗干扰能力。 由测温体到温调本体的配线路请用最短距离配线，为了避免干扰及诱导的影响尽可能...
  • Page 13 上下极限侦测/通道 通讯模式 (RS-485) 有(CR#32)。当与PLC主机串接时，RS-485通讯无法使用。 控制寄存器（CR） 参数 保持型 寄存器名称 说明 地址 H’4064 O 系统内定，DVP04PT-S机种编码= H’8A。 机种型号 CH1 模式：b0 ~ b3 CH2 模式：b4 ~ b7 CH3 模式：b8 ~ b11 CH4 模式：b12 ~ b15 以 CH1 设定(b3,b2,b1,b0) 说明，默认值 H’0000： O R/W 模式设定 #1 H’4065 1.
  • Page 14 参数 保持型 寄存器名称 说明 地址 H’4066 O R/W CH1平均次数 通道CH1 ~ CH4信号的平均次数设定： H’4067 O R/W CH2平均次数 V3.04以前版本： 可设定范围K1 ~ K4,095。 V3.05以后版本：可设定范围K1 ~ K20。 H’4068 O R/W CH3平均次数 出厂默认值为K10。 H’4069 O R/W CH4平均次数 H’406A X CH1测量摄氏温度平均值 H’406B X CH2测量摄氏温度平均值 通道CH1 ~ CH4测量摄氏温度平均值显 示。单位0.1°C。...
  • Page 15 K512 (H’200) (转换异常) CH3 接点空接 K1024(H’400) (转换异常) CH4 接点空接 K2048(H’800) (转换异常) 注：每个错误状态由相对应之位b0 ~ b7决定，有可能会同时产生两个以上之错误状态，0代 表正常无错误，1代表有错误状态产生。 3. DVP04PT-S 在 V3.08 以上版本，当 CR#29 设定为 H’5678 时，CR#0 ~ CR#34 可做为 PID 设定使用： PID模式内容说明 CR#0 CR#22 CH4 K 机种型号 CR#2 CH1 PID输出% CR#24 CH1 K CR#3 CH2 PID输出%...
  • Page 16 PID模式内容说明 CR#2~CR#5： 范围： 0~1000， 单位0.1% Run/Stop & Auto tuning CR#6 CH1 摄氏平均温度 Bit0：CH1 PID Run/Stop CR#7 CH2 摄氏平均温度 Bit1：CH2 PID Run/Stop CR#8 CH3 摄氏平均温度 Bit2：CH3 PID Run/Stop CR#9 CH4 摄氏平均温度 Bit3：CH4 PID Run/Stop CR#6~CR#9：单位0.1°C 0=PID Stop，1=PID Run CR#28 CH1 温度设定 CR#10 Bit4：CH1 Auto tuning CR#11...
  • Page 17 ……………………………………………………..…...………… TÜRKÇE ………………………...…..………………………………… Delta DVP serisi PLC’leri seçtiğiniz için teşekkürler. DVP04PT-S ünitelerine 4 adet platinyum sıcaklık sensörü bağlanabilir ve bu bağlı sıcaklık sensörlerinden gelen bilgiler 16-bit dijital sinyallere dönüştürülür. Ayrıca DVP PLC CPU’da FROM/TO komutları kullanılarak DVP04PT-S modülünün içine veri yazılabilir veya okunabilir. DVP04PT-S modülünün içinde çok adet 16-bit kontrol register (CR) vardır.
  • Page 18 500VDC 24VDC ve Toprak (Ground) arasında Digital data formatı 16-bit, 2’nin komplementi Ortalama fonksiyonu Mevcut (CR#2 ~ CR#5) Self diagnostic fonksiyonu Mevcut Haberleşme modu Mevcut (CR#32). DVP04PT-S ünitesi CPU’nun yanına takıldığı (RS-485) zaman RS-485 pasif olur. Kontrol Register Adres Kayıt Register içeriği Açıklama...
  • Page 19 Adres Kayıt Register içeriği Açıklama PID modu aktif etmek için H'5678 H’4081 X R/W PID mod ayarı ayarlayın. Diğer ayarlar geçersizdir. Default: H’0000. Hata kodu data register içine kaydedilir. H’4082 Error (Hata) durumu Lütfen hata kodu tablosuna bakınız. Haberleşme adresi RS-485 haberleşme adresi.
  • Page 20 Not: Her hata kodu bir bite karşılık gelecektir (b0 ~ b7). İki veya daha fazla hata aynı anda meydana gelebilir. “0” normal durumu “1” ise hata olduğunu gösterir. 3. CR#29 değeri H’5678 ayarlandığı zaman, DVP04PT-S V3.08 ve üzeri versiyonlarda CR#0 ~ CR#34 kontrol registerleri PID ayarları için kullanılabilir.
