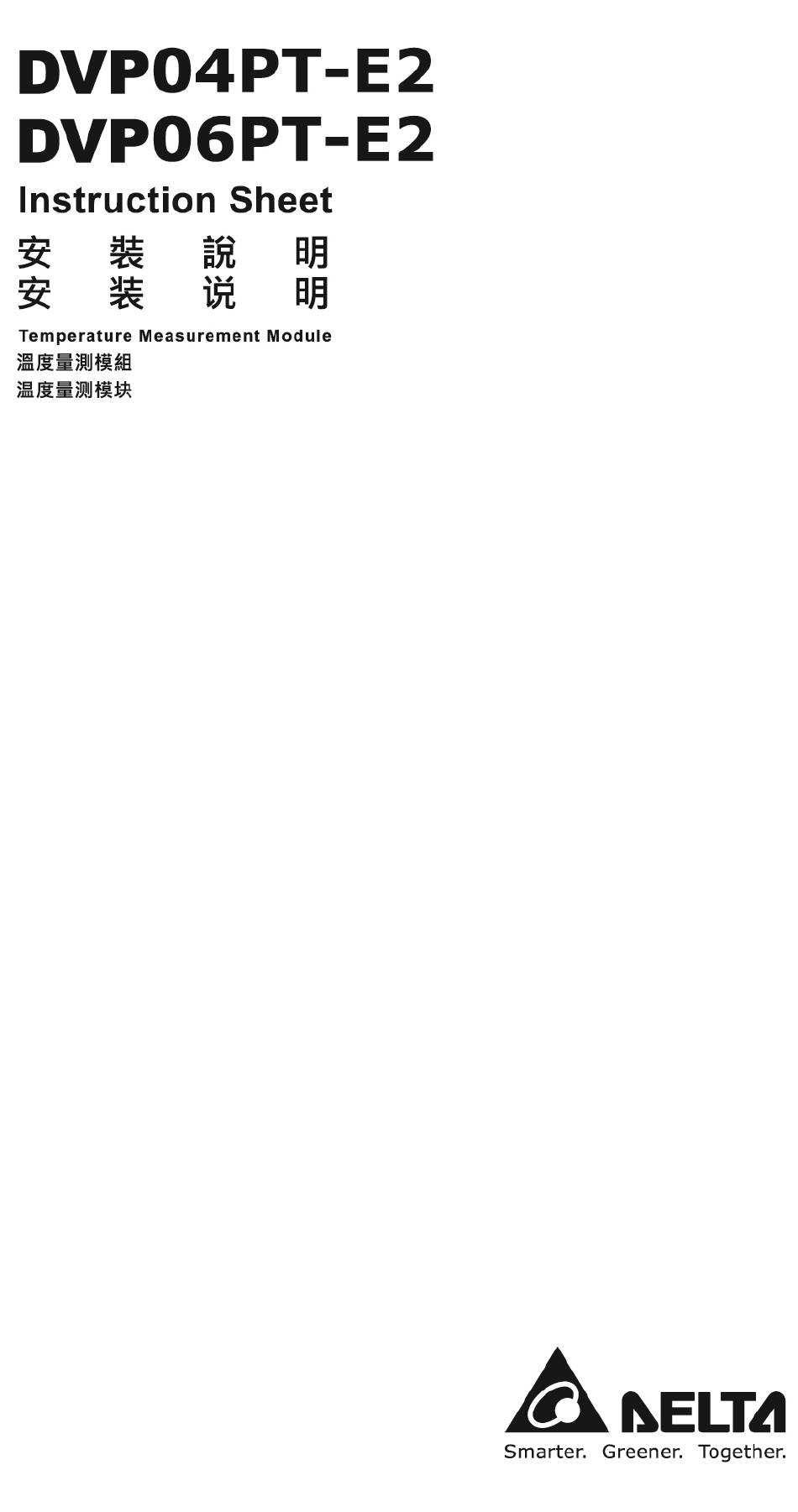

- Page 1 DVP-0280530-02 20220112...
- Page 2 ………………………………………………………………… ENGLISH ………………………………………………………………… Thank you for choosing Delta’s DVP series PLC. DVP04/06PT-E2 temperature measurement module receives 4/6 points of thermal resistance temperature sensors and converts them into 16-bit digital signals. Users can select the temperature to be displayed in Celsius (°C) or Fahrenheit (°F). Resolution of temperature in Celsius: 0.1°C and in Fahrenheit: 0.18°F.
-
Page 3: External Wiring
1.0389 mA; if using Ni1000, Pt1000 or LG-Ni1000 temperature sensor and 3000Ω resistor, the internal excitation current is 208.3μA. DVP04PT-E2: If using Ni100, Pt100 and 300Ω resistance sensor, the internal excitation current is ●... -
Page 4: Functions Specifications
Fahrenheit, the second decimal place would not be shown. Control Register 04P 06P Attrib. Register content Description DVP04PT-E2 model code = H’0082 Model name DVP06PT-E2 model code = H’00C2 Firmware version Display the current firmware version in hex. - 3 -... - Page 5 Present temperature measured at CH1 Present temperature measured at CH2 Present temperature measured. Present temperature measured at CH3 Setting Temperature Unit : ● DVP04PT-E2：CR#7 Present temperature measured at CH4 ● DVP06PT-E2：CR#27 Present temperature measured at CH5 Present temperature measured at CH6 In mode 4 (0~300Ω), temperature display decimal...
- Page 6 04P 06P Attrib. Register content Description Upper and lower bound detection, b0~b5 corresponds to #100 #100 Function: Enable/Disable limit detection CH1 ~ CH6 (0: Disable/ 1: Enable). Default= H’0000. Display the upper and lower bound status (0: Not Exceeding; 1: Exceeding upper and lower bound value), b0~b5 corresponds to CH1 ~ CH6 lower bound, b8~b13 #101 #101...
- Page 7 Attrib. Register content Description #121 #141 #161 #181 O R/W Sampling time (s) Range: K1 ~ K30 (s). Default = K2 Proportional control constant. #122 #142 #162 #182 O R/W K Default = K121 #123 #143 #163 #183 O R/W K Integral constant.
- Page 8 Adjust PT Conversion Curve Users can adjust the conversion curves according to the actual needs by changing the Offset value. Offset in DVP04/06PT-E2: Deviation digital value from the target value. (Measured Value= Original Value – Adjust Value Offset) Mode0 ~ Mode3, Mode6 ~ Mode9 : 0.1˚ ...
- Page 9 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達 DVP 系列產品。DVP04/06PT-E2 溫度量測模組接受外部 4/6 點熱電阻溫 度感測器，將其轉換成 16 位元的數位信號。使用者可選擇攝氏溫度(°C)或華氏(°F)溫度， 攝氏溫度輸入解析度為 0.1°C，華氏溫度輸入解析度為 0.18°F。並可透過主機以 FROM / TO 指令來讀寫模組內資料，或者以 MOV 指令直接讀取對應通道平均值(請參閱 D9900 ~ D9999 特殊暫存器使用說明)。 本安裝說明書提供給使用者電氣規格、功能規格、安裝配線之相關注意事項。其他詳 細之程式設計及指令說明請見 DVP-ES2 操作手冊【程式篇】 ，選購之周邊裝置詳細說 明請見該產品隨機安裝說明書。 本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防 塵、防潮及免於電擊⁄衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工 具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。 交流輸入電源不可連接於輸入⁄出信號端，否則可能造成嚴重損壞，請在上電之前再次 確認電源配線。請勿在上電時觸摸任何端子。本體上之接地端子...
- Page 10 DVP06PT-E2 ： 若使用 Ni100 、 Pt100 、 JPt100 、 Cu50 與 Cu100 溫度感測器以及 0~300Ω 電阻感測器，內部激勵電流為 1.0389mA；若使用 Ni1000、Pt1000 與 LG-Ni1000 溫 度感測器以及 0~3000Ω 電阻感測器，內部激勵電流為 208.3μA。 DVP04PT-E2：若使用 Ni100、Pt100 以及 0~300Ω 電阻感測器，內部激勵電流為 1.53mA ； 若使用 Ni1000 、 Pt1000 以及 0~3000Ω 電阻感測器 ， 內部激勵電流為 200μA。 *4：如果雜訊過大請將 FE 與接地端子連接...
- Page 11 類比電路與數位電路之間：500VDC 24VDC 與接地之間：500VDC *1. 溫度顯示單位為 0.1°C/0.1°F，若溫度單位選擇華氏，小數點第二位將不被顯示 控制暫存器 CR 04PT 06PT 屬性 暫存器名稱 說明 DVP04PT-E2 機種代碼 = H’0082 機種型號 DVP06PT-E2 機種代碼 = H’00C2 16 進制，顯示目前韌體版本 韌體版本 輸入模式設定：出廠設定值 H’0000。以 CH1 來 O R/W CH1 輸入模式設定 說明 模式 0 (H’0000)：Pt100 (-180°C ~ 800°C) 模式...
- Page 12 暫存器名稱 說明 CH6 量測溫度平均值 CH1 量測溫度現在值 CH2 量測溫度現在值 量測溫度現在值顯示。 CH3 量測溫度現在值 單位設定： DVP04PT-E2：CR#7 設定 CH4 量測溫度現在值 DVP06PT-E2：CR#27 設定 CH5 量測溫度現在值 CH6 量測溫度現在值 在模式 4：0 ~ 300Ω 時，溫度顯示位數切換 (0： 模式 4：0 ~ 300Ω 溫 O R/W 小數點後一位 / 1：小數點後二位) ，出廠設定...
- Page 13 ※ CR#43 錯誤狀態表： 說 明 bit0 K1 (H’1) bit7 K128(H’80) CH5 轉換值異常 電源異常 bit1 K2 (H’2) bit8 K256(H’0100) CH6 轉換值異常 系統保留 轉換值超出所設定的上 bit2 K4 (H’4) bit9 K512(H’0200) 模式設定錯誤 下限值 bit3 K8 (H’8) CH1 轉換值異常 bit10 K1024(H’0400) 平均次數設定錯誤 bit4 K16 (H’10) CH2 轉換值異常 bit11 K2048(H’0800) 上下限值設定錯誤...
- Page 14 第 1 台 第 2 台 第 3 台 第 4 台 第 5 台 第 6 台 第 7 台 第 8 台 說明 D9901 D9911 D9921 D9931 D9941 D9951 D9961 D9971 CH2 量測溫度平均值 D9902 D9912 D9922 D9932 D9942 D9952 D9962 D9972 CH3 量測溫度平均值 D9903 D9913 D9923 D9933 D9943 D9953 D9963 D9973 CH4 量測溫度平均值...
- Page 15 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达 DVP 系列产品。 DVP04/06PT-E2 温度测量模块接受外部 4/6 点热电阻温 度传感器, 将其转换成 16 位的数字量信号。使用者可选择摄氏温度(°C)或华氏(°F)温度, 摄氏温度输入分辨率为 0.1°C, 华氏温度输入分辨率为 0.18°F。并可透过主机以 FROM / TO 指令来读写模块内数据，或者以 MOV 指令直接读取对应通道平均值(请参阅 D9900 ~ D9999 特殊寄存器使用说明)。 本安装说明书提供给使用者电气规格、功能规格、安装配线的相关注意事项。其它详 细之程序设计及指令说明请见 DVP-ES2 操作手册【程序篇】 ，选购的周边装置详细说 明请见该产品随机安装说明书。 本机为开放型 (OPEN TYPE) 机壳， 因此使用者使用本机时， 必须将其安装于具防尘、 防潮及免于电击/冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具或...
- Page 16 *3：选择适当传感器 DVP06PT-E2：若使用 Ni100、Pt100、JPt100、Cu50 与 Cu100 温度传感器以及 0~300Ω 电 阻传感器，内部激励电流为 1.0389mA；若使用 Ni1000、Pt1000 与 LG-Ni1000 温度传感器以 及 0~3000Ω 电阻传感器，内部激励电流为 208.3μA。 DVP04PT-E2：若使用 Ni100、Pt100 以及 0~300Ω 电阻传感器，内部激励电流为 1.53mA； 若使用 Ni1000、Pt1000 以及 0~3000Ω电阻传感器，内部激励电流为 200μA。 *4：如果噪声过大请将 FE 与接地端子连接 注意 1：三线式线材长度需等长，单一线长<200m 且单一线阻<20ohm。 注意 2：各机种所支持的传感器型式请以功能规格为主。 输入∕输出端子台配置...
- Page 17 模拟量电路与数字量电路之间：500VDC 24VDC 与接地之间：500VDC *1. 温度显示单位为 0.1°C/0.1°F，若温度单位选择华氏，小数点第二位将不被显示 控制寄存器 CR 04PT 06PT 属性 寄存器名称 说明 DVP04PT-E2 机种代码 = H’0082 机种型号 DVP06PT-E2 机种代码 = H’00C2 16 进制，显示目前韧体版本 韧体版本 输入模式设定：出厂设定值 H’0000。以 CH1 来 O R/W CH1 输入模式设定 说明 模式 0 (H’0000)：Pt100 (-180°C ~ 800°C) 模式...
- Page 18 寄存器名称 说明 CH6 量测温度平均值 CH1 量测温度现在值 CH2 量测温度现在值 量测温度现在值显示。 CH3 量测温度现在值 单位设定： DVP04PT-E2：CR#7 设定 CH4 量测温度现在值 DVP06PT-E2：CR#27 设定 CH5 量测温度现在值 CH6 量测温度现在值 在模式 4：0 ~ 300Ω 时，温度显示位数切换 (0： 模式 4：0 ~ 300Ω 温 O R/W 小数点后一位 / 1：小数点后二位) ，出厂设定...
- Page 19 ※ CR#43 错误状态表： 说 明 bit0 K1 (H’1) bit7 K128(H’80) CH5 转换值异常 电源异常 bit1 K2 (H’2) bit8 K256(H’0100) CH6 转换值异常 系统保留 转换值超出所设定的上 bit2 K4 (H’4) bit9 K512(H’0200) 模式设定错误 下限值 bit3 K8 (H’8) CH1 转换值异常 bit10 K1024(H’0400) 平均次数设定错误 bit4 K16 (H’10) CH2 转换值异常...
- Page 20 第 1 台 第 2 台 第 3 台 第 4 台 第 5 台 第 6 台 第 7 台 第 8 台 说明 D9901 D9911 D9921 D9931 D9941 D9951 D9961 D9971 CH2 量测温度平均值 D9902 D9912 D9922 D9932 D9942 D9952 D9962 D9972 CH3 量测温度平均值 D9903 D9913 D9923 D9933 D9943 D9953 D9963 D9973 CH4 量测温度平均值...
