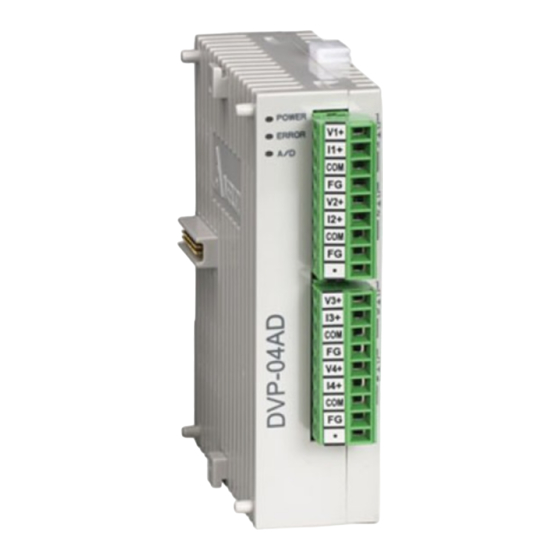

Summary of Contents for Delta DVP04AD-SL

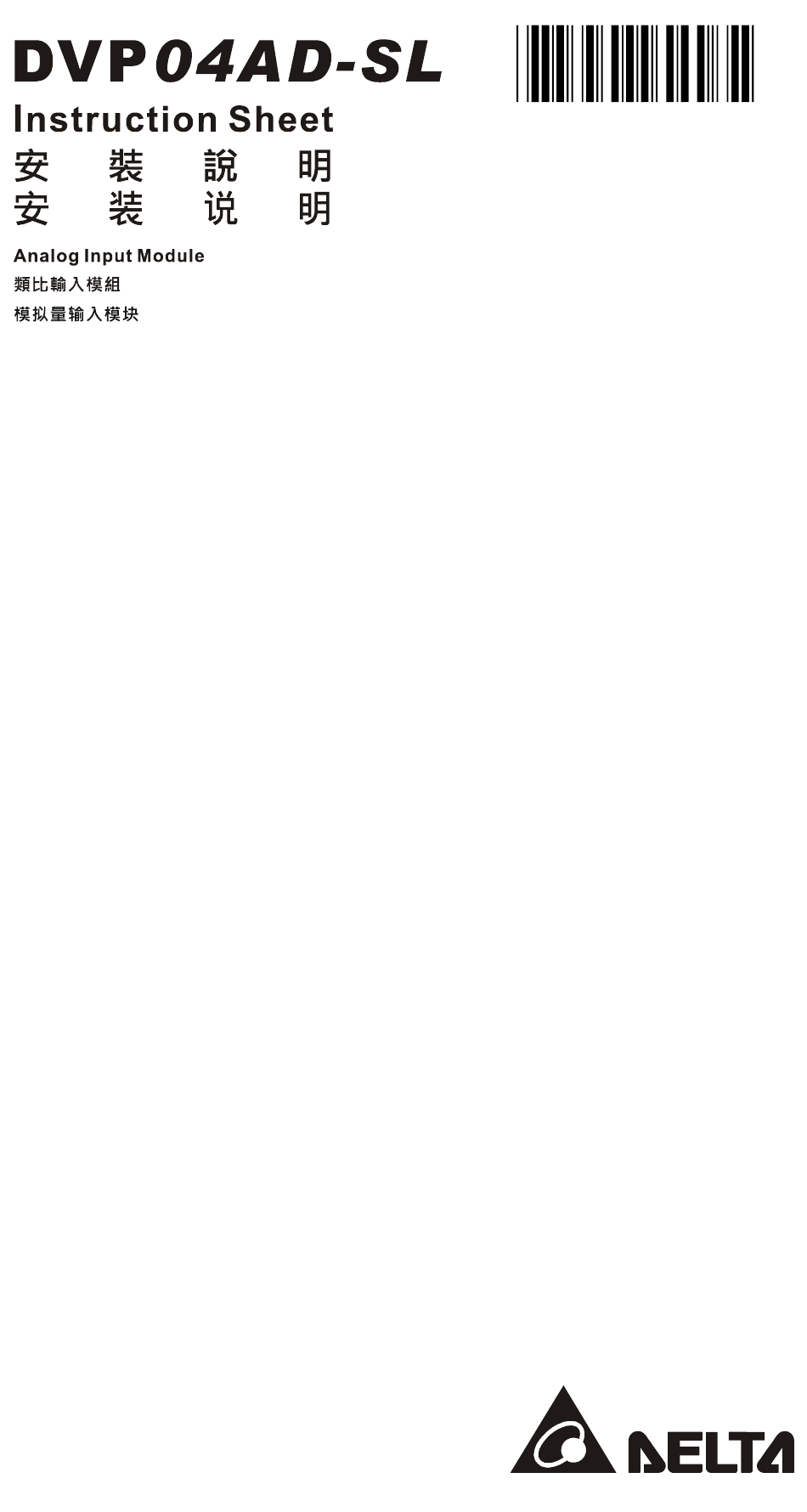

- Page 1 2017-09-05 5011696004-A4L6...
- Page 2 Voltage input range is -10V~10VDC (resolution is 312.5μV). Current input range is -20mA ~ 20mA (resolution is 625nA). EN DVP04AD-SL is an OPEN-TYPE device. It should be installed in a control cabinet free of airborne dust, humidity, electric shock and vibration. To prevent...
-
Page 3: External Wiring
I/O Terminal Layout DVP04AD-SL (4AI) External Wiring Active-type Voltage input VI1- Shielded cable*1 Current input VI4- Shielded cable*1 Terminal of power module +15V DC/DC System Converter -15V grounding [ Figure 2 ] Grounding (100 or less) Passive-type... -
Page 4: Control Register
Attrib. Register name Explanation Set up by the system: Model name DVP04AD-SL model code = H’4400 Firmware version Display the current firmware version in hex. Input mode: Default = H’0000. X R/W CH1 input mode setting Take CH1 for example: Mode 0 (H’0000): Voltage input (±10V) - Page 5 Set the adjusted Offset value of CH1 ~ CH4. Default = K0 X R/W Adjusted Offset value of CH2 Definition of Offset in DVP04AD-SL: X R/W Adjusted Offset value of CH3 The corresponding voltage (current) input X R/W Adjusted Offset value of CH4 value when the digital input value = 0.
- Page 6 Adjust A/D Conversion Curve Users can adjust the conversion curves according to the actual needs by changing the Offset value (CR#28 ~ CR#31) and Gain value (CR#34 ~ CR#37). Gain: The corresponding voltage/current input value when the digital output value = 16,000.
- Page 7 Mode 2: Mode 3: +32384 +32384 +32000 +32000 Digital Digital output output +16000 +16000 Gain Gain -384 12mA 20mA 20mA 10mA -384 Offset Offset Current input Current input Mode 2 of CR#2 ~ CR#5 0mA ~ +20mA, Gain = 10mA (16,000), Offset = 0mA (0) Mode 3 of CR#2 ~ CR#5 +4mA ~ +20mA, Gain = 12mA (19,200), Offset = 4mA (6,400) Range of digital conversion...
- Page 8 ……………………………………………………………… 繁體中文 ………………………………………………………………………… 感謝您採用台達 DVP 系列產品。 DVP04AD-SL 類比信號輸入模組可透過 DVP SV/EH2-L 主機程式以指令 FROM/TO 來讀寫資料。類比信號輸入模組接受來自 PLC 主機的 4 組 16 位元數位資料，再將數位資料轉換為 4 點類比信號輸入（電壓或電流皆可） 。模組內具有 多個 CR (Control Register) 暫存器，每個暫存器有 16 bits 。使用者可經由配線選擇電壓 輸入或電流輸入，電壓輸入範圍 -10V ~ 10VDC ( 解析度為 312.5uV) ，電流輸入範圍 -20mA ~ 20mA ( 解析度為 625nA) 。...
- Page 9 被動式 電壓輸入 VI1- 隔離線*1 電流輸入 VI4- 隔離線*1 接至電源模 +15V 塊之 端 DC/DC 系統接地點 轉換器 -15V 接地 ( 接地阻抗 以下 註 1：類比輸入請與其他電源線隔離。 註 2：如果連接電流訊號時，V+ 及 I+ 端子請務必短路。 註 3：如果雜訊過大，請將 FG 及接地端子連接。 註 4：請將電源模組之 端及 AD 模擬量信號輸入模塊之 端連接到系統接地點，再將系統接 點作第三種接地或接到配電箱之機殼上。 註 5：如果輸入電壓有漣波造成配線受雜訊干擾時，請連接 0.1 ~ 0.47μF 25V 之電容。 ...
- Page 10 國際標準規範 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 耐振動/衝擊 68-2-27 (TEST Ea) 控制暫存器 CR 屬性 暫存器名稱 說明 系統內定，DVP04AD-SL 機種代碼 = H’4400 機種型號 16 進制，顯示目前韌體版本 韌體版本 輸出模式設定：出廠設定值 H’0000。以 CH1 說明： R/W CH1 輸入模式設定 模式 0 (H’0000)：電壓輸入 (±10V) 模式 1 (H’0001)：電流輸入 (±20mA) R/W CH2 輸入模式設定...
- Page 11 屬性 暫存器名稱 說明 Gain 定義： R/W CH3 微調 Gain 值 當數位輸入值為 16,000 時的電壓(電流)輸入值 R/W CH4 微調 Gain 值 b0 ~ b3：對應設定 CH1 ~ CH4 b4 ~ b15：保留 R/W 恢復出廠設定 出廠值 H’0000，以 CH1 設定來說明： b0 設定為 1 時，所有設定值將回復為出廠設定值。 儲存所有錯誤狀態的資料暫存器，請參照錯誤資訊 錯誤狀態 表，預設值為 H’0000。 符號定義：O 表示為保持型。...
- Page 12 模式 0 ： 模式 1 ： +32384 +32384 +32000 +32000 數 數 位 位 輸 輸 出 +16000 出 +16000 -10V -20mA 10mA 20mA Gain Gain Offset Offset -16000 -16000 電壓輸入 電流輸入 -32000 -32000 -32384 -32384 模式 0 (CR#2 ~ CR#5) -10V ~ +10V，Gain = 5V (16,000)，Offset = 0V (0) 模式...
- Page 13 -5V ~ +5V，Gain = 2.5V (16,000), Offset = 0V (0) 模式 4 (CR#2 ~ CR#5) -32,000 ~ +32,000 數位資料範圍 -32,384 ~ +32,384 數位資料範圍極限值 模式 5 模式 6 +32384 +32384 +32000 +32000 數 數 位 位 輸 輸 出 +16000 +16000 出...
- Page 14 ………………………………………………………………… 简体中文 …………………………………………………………………… 感谢您采用台达 DVP 系列产品。 DVP04AD-SL 模拟量信号输入模块可透过 DVP SV/EH2-L 主机程序以指令 FROM/TO 来读写数据。模拟量信号输入模块接受来自 PLC 主机的 4 组 16 位数字数据， 再将数字数据转换为 4 点模拟量信号输入 （电压或电流皆可） 。 模块内具有多个 CR (Control Register) 寄存器，每个寄存器有 16 bits 。使用者可经由配 线选择电压输入或电流输入，电压输入范围 -10V ~ 10VDC ( 分辨率为 312.5uV) ，电流输...
- Page 15 被动式 电压 输入 VI1- 隔离 线*1 电 流 输入 VI4- 隔离 线*1 接至 电源 模 +15V 组之 端 DC/DC 系统 接地 点 转换 器 -15V 接地 阻抗 以下 接地 注 1：模拟量输入请与其它电源线隔离。 注 2：如果连接电流讯号时，V+ 及 I+ 端子请务必短路。 注 3：如果干扰过大，请将 FE 及接地端子连接。 注...
- Page 16 国际标准规范 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 耐振动/冲击 68-2-27 (TEST Ea) 控制寄存器 CR 属性 寄存器名称 说明 系统内定，DVP04AD-SL 机种代码 = H’4400 机种型号 16 进制，显示目前韧体版本 韧体版本 输出模式设定：出厂设定值 H’0000。以 CH1 说明： R/W CH1 输入模式设定 模式 0 (H’0000)：电压输入 (±10V) 模式 1 (H’0001)：电流输入 (±20mA) R/W CH2 输入模式设定...
- Page 17 属性 寄存器名称 说明 当数字输入值为 16,000 时的电压(电流)输入值 R/W CH4 微调 Gain 值 b0 ~ b3：对应设定 CH1 ~ CH4 b4 ~ b15：保留 R/W 恢复出厂设定 出厂值 H’0000，以 CH1 设定来说明： b0 设定为 1 时，所有设定值将回复为出厂设定值。 储存所有错误状态的数据缓存器，请参照错误信息 错误状态 表，默认值为 H’0000。 符号定义：O 表示为保持型。 X 表示为非保持型。 R 表示为可使用 FROM 指令读取数据。 W 表示为可使用...
- Page 18 模式 0 ： 模式 1 ： +32384 +32384 +32000 +32000 数 数 字 字 输 输 +16000 +16000 出 出 -10V -20mA 10mA 20mA Offset Gain Offset Gain -16000 -16000 电压输入 电 流 输入 -32000 -32000 -32384 -32384 模式...
- Page 19 模式 4 (CR#2 ~ CR#5) -5V ~ +5V，Gain = 2.5V (16,000), Offset = 0V (0) -32,000 ~ +32,000 数字量数据范围 -32,384 ~ +32,384 数字量数据范围极限值 模式 5 ： 模式 6 ： +32384 +32384 +32000 +32000 数 数 字 字 输 输...
