Installation du ventilateur

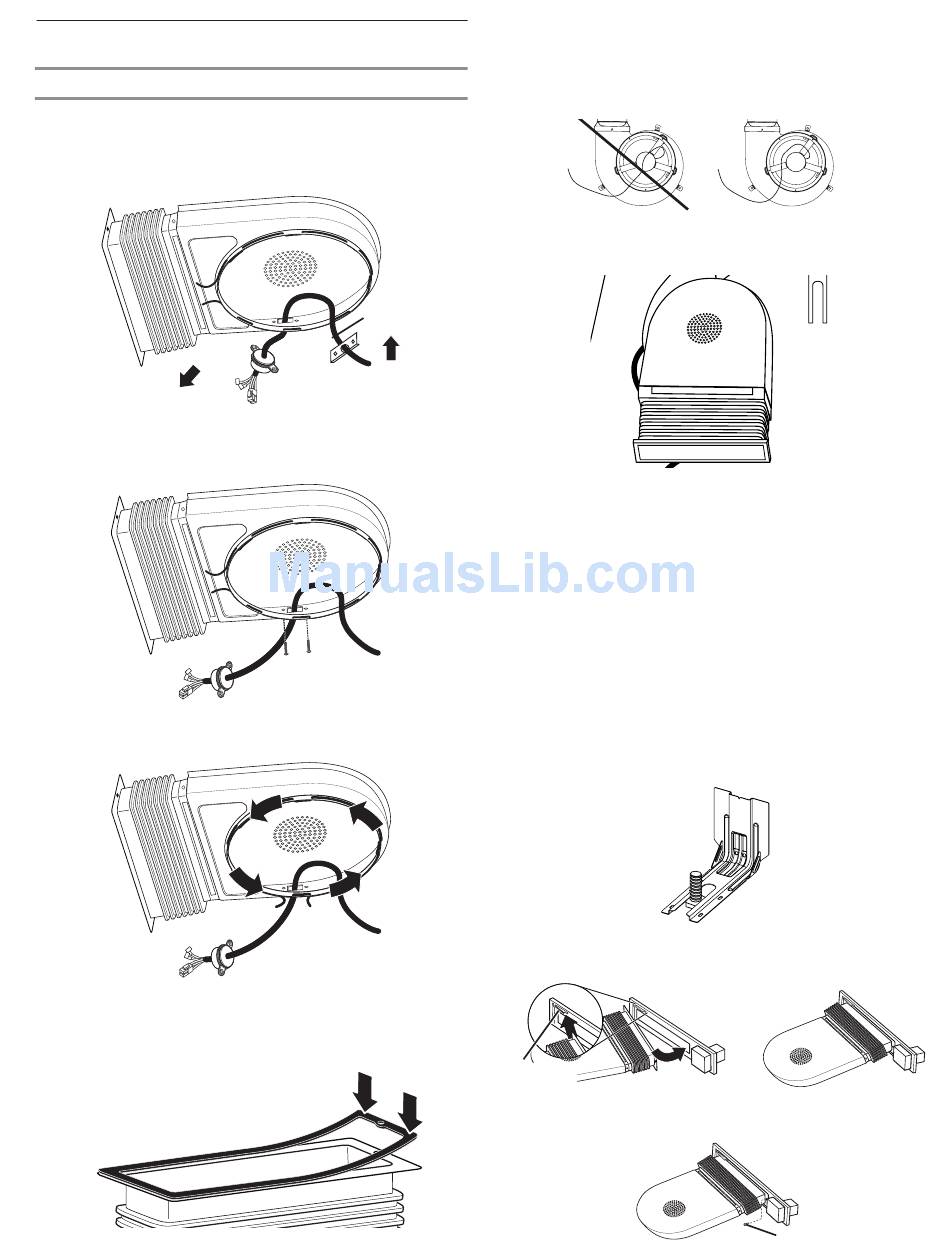

Installer le couvercle du ventilateur
1. Repérer le couvercle du moteur du ventilateur.
2. Faire passer les câbles avec serre-câbles du moteur de
ventilateur dans la petite ouverture située sur le couvercle du
moteur du ventilateur en partant de l'intérieur vers l'extérieur.
3. Passer le câble du moteur de ventilateur dans l'ouverture
et placer la bride du serre-câbles à l'intérieur du couvercle
du ventilateur. Mettre en place et serrer les deux (2) vis
#8–18 x
/
" comprises pour fixer la bride du serre-câbles.
3
8
4. Repositionner la bague de retenue du couvercle
du ventilateur de la façon illustrée.
5. Retirer le papier de l'endos du feutre rectangulaire
et appliquer le côté adhésif sur la bride du soufflet.
REMARQUE : Cette étape est importante pour assurer
un rendement maximum du ventilateur.
6. Poser le couvercle sur le ventilateur. Écarter légèrement
le ressort de retenue du couvercle afin de permettre
à ce dernier de se positionner sur le ventilateur.
REMARQUE : Le couvercle du moteur de ventilateur ne
peut être correctement mis en place si le câble de moteur
est situé sur le dessus du moteur.
7. Tourner le couvercle du ventilateur afin que les soufflets
soient positionnés vers l'avant de l'installation.
Serre-câbles
8. Déplacer le fil vers l'avant de l'installation.
9. Retirer le carton ou le panneau de fibres dur de sous
la cuisinière.
10. Retirer le panneau d'accès inférieur avant de la cuisinière
en soulevant légèrement le panneau et en le tirant vers
l'extérieur.
11. À deux personnes ou plus, déplacer doucement
la cuisinière à son emplacement final.
12. Inspecter le connecteur en métal flexible pour le gaz et le
câblage électrique pour vérifier qu'ils ne sont pas déformés.
Au moyen d'une torche électrique, inspecter le dessous
et l'arrière de la cuisinière.
13. Vérifier que la bride antibasculement est bien installée
et engagée.
a. Au moyen d'une torche électrique, inspecter le dessous
et l'arrière de la cuisinière.
b. Vérifier visuellement que le pied arrière de la cuisinière
se trouve dans la fente de la bride antibasculement.
14. Tourner le couvercle du ventilateur pour que les soufflets
soient bien en position. S'assurer que l'arrière de la bride
du soufflet est bien engagé dans la bride de retenue.
Bride de
retenue
15. Fixer l'avant de la bride du soufflet au cadre de la cuisinière
à l'aide des vis #8–18 x
Incorrect
Incorrect
Correct
Correct
Tourner le couvercle
/
" fournies.
3
8
Position finale
Vis
41
