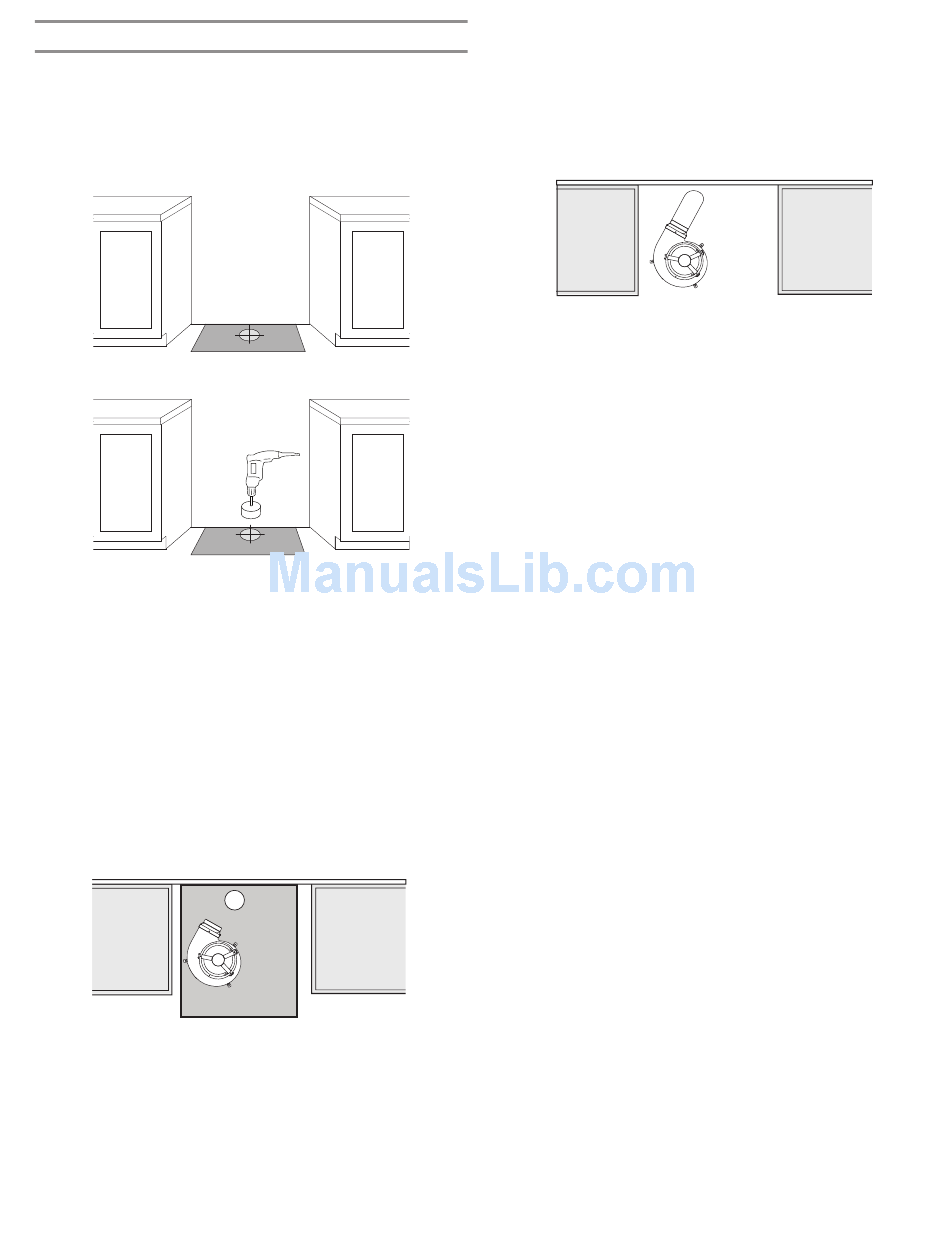

Évacuation par le plancher
1. Déterminer à quel endroit sur le gabarit le conduit
d'évacuation sortira. Repérer l'emplacement du trou
d'évacuation selon le type d'évacuation qui sera utilisé.
IMPORTANT : Vérifier s'il y a des obstructions
(plomberie, électricité, etc.) avant de tracer l'emplacement
du trou d'évacuation.
2. Tracer et percer le trou d'évacuation au niveau du plancher.
3. Poser l'adaptateur de prise pour le ventilateur sur
le conduit d'évacuation à l'aide de trois vis 8-18 x 3/8".
Assurer l'étanchéité de chaque connexion avec du ruban
aluminium.
4. Retirer trois feutres du ruban isolant.
5. Retirer l'endos de papier des feutres et les poser
dans le bas des pattes du moteur du ventilateur.
REMARQUE : Les feutres réduisent le bruit du moteur
et facilitent l'installation sur des planchers inégaux.
6. Positionner le moteur du ventilateur dans l'ouverture
du placard de façon à ce que le conduit d'évacuation
du ventilateur soit aligné sur le trou d'évacuation coupé
à l'Étape 2.
IMPORTANT : S'assurer que le moteur du ventilateur
est bien positionné dans la zone selon ce qui est illustré
sur le gabarit.
7. Connecter le système de ventilation résidentiel à
l'adaptateur de prise pour ventilateur à l'aide d'une bride
de fixation; recouvrir ensuite la connexion à l'aide de ruban
aluminium.
8. Percer trois avant-trous de 1/8" (3 mm) en utilisant
les pattes du moteur de ventilateur comme guides.
9. Retirer le gabarit.
10. Fixer le ventilateur au sol avec les trois vis #10 x 1".
Vue de dessus
11. Voir la section "Raccordement au gaz".
39
