4. À l'aide d'au moins deux personnes, soulever la hotte et la
placer à son emplacement final. Insérer suffisamment de
câble électrique à travers le serre-câble de ½" (homologation
UL ou CSA) pour établir les connexions avec la boîte de
connexion. Serrer les vis du serre-câble.
5. Positionner les trous allongés de la hotte par-dessus la tête
des vis de montage. Puis pousser la hotte vers le mur pour
engager la partie étroite des trous sur les vis de fixation.
Serrer les vis de montage en s'assurant que les vis sont dans
la partie étroite des trous de fixation des vis.
6. Raccorder le circuit d'évacuation à la hotte. Assurer
l'étanchéité des jointures avec des brides pour conduits.
7. Vérifier que les clapets anti-retour fonctionnent correctement.

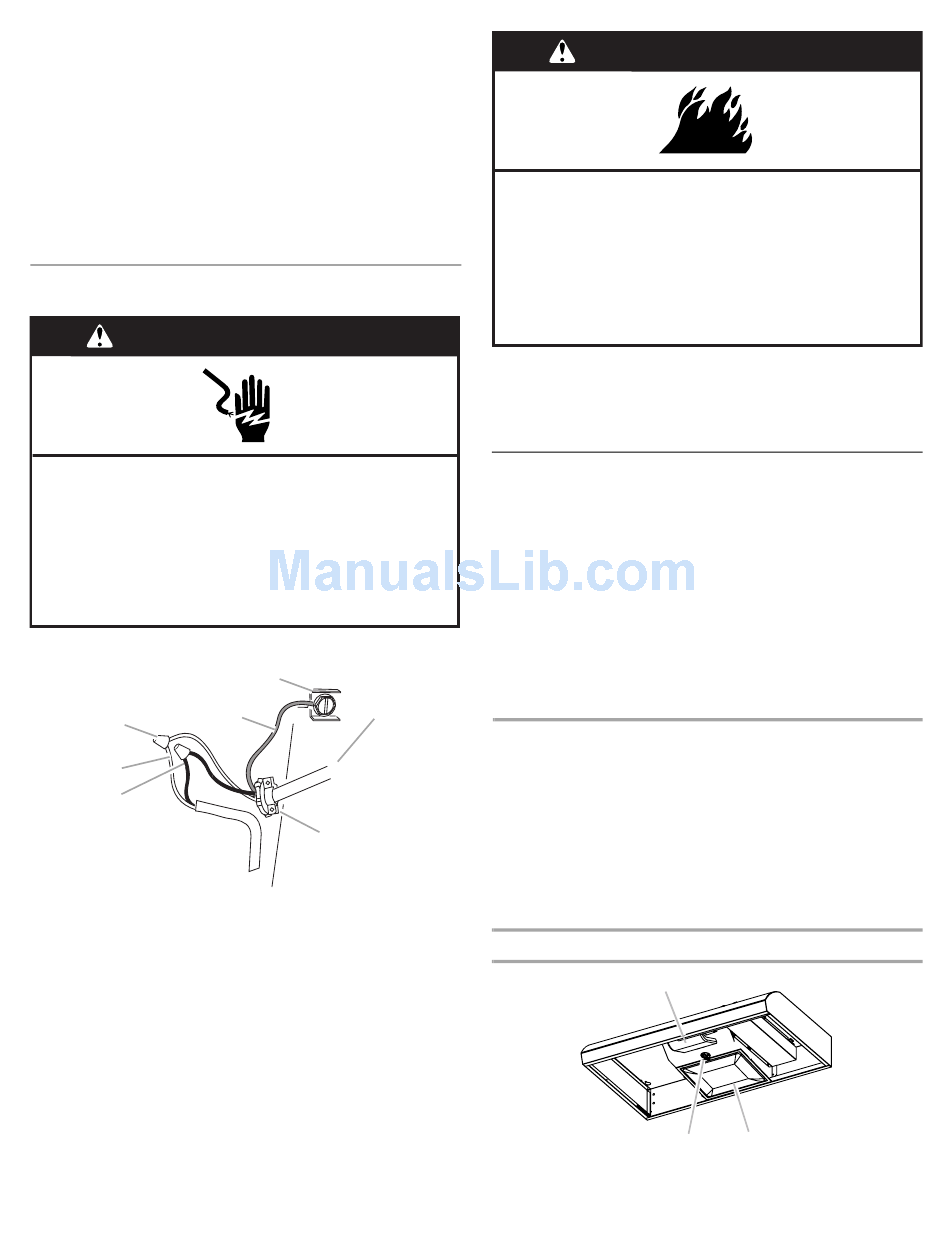

Raccordement électrique
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Replacer pièces et panneaux avant de faire la remise
en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
1. Déconnecter la source de courant électrique.
C
A
B
A. Conducteurs blancs
B. Conducteurs noirs
C. Connecteur de fils
(homologation UL)
D. Fil de terre vert (ou nu)
2. Connecter ensemble les conducteurs blancs (A) à l'aide de
connecteurs de fils (homologation UL).
3. Connecter les conducteurs noirs (B) aux connecteurs de fils
(homologation UL).
G
E
D
F
E. Ensemble d'accessoires -
câble d'alimentation du
domicile ou cordon
d'alimentation
F. Serre-câble homologué UL
ou CSA de ½"
G. Vis verte de liaison à la terre
AVERTISSEMENT
Risque d'incendie
Relier le ventilateur à la terre.
Utiliser du fil en cuivre.
Brancher le fil relié à la terre à la vis verte reliée à la
terre dans la boîte de la borne.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
4. Connecter le conducteur de liaison à la terre vert (ou nu) du
câble d'alimentation du domicile à la vis verte de liaison à la
terre dans la boîte de connexion et bien serrer.
5. Installer le couvercle du boîtier de connexion.
6. Reconnecter la source de courant électrique.

Achever l'installation

1. Sur certains modèles, installer l'ampoule à incandescence de
75 watts (maximum). Voir la section "Changement de
l'ampoule à incandescence".
2. Réinstaller le filtre à graisse s'il a été retiré. Voir la section
"Entretien de la hotte".
3. Contrôler le fonctionnement du ventilateur de la hotte et de la
lampe. Voir la section "Utilisation de la hotte".
Si la hotte ne fonctionne pas, déterminer si un disjoncteur
s'est ouvert ou si un fusible du domicile est grillé.
Déconnecter la source de courant électrique et inspecter les
connections du câblage.
REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle
hotte de cuisinière, lire la section "Utilisation de la hotte".

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de
cuisson et odeurs de la zone de la table de cuisson. Pour obtenir
les meilleurs résultats, mettre le ventilateur de la hotte en marche
avant d'entreprendre une cuisson, et laisser le ventilateur
fonctionner pendant plusieurs minutes après l'achèvement d'une
cuisson pour pouvoir évacuer de la cuisine toute trace d'odeur
de cuisson, vapeur ou fumée.
Selon le modèle, les commandes de la hotte sont situées sur le
sommet ou la face avant de la hotte.
Modèles de série UXT20, UXT30, UXT40 et UXT42
A
A. Logement et protège-ampoule de
l'ampoule à incandescence
B. Patte de retenue du filtre à graisse
C. Filtre à graisse
B
C
29
