4. Répéter les étapes 1 à 3 pour la face inférieure du sommet du
placard.

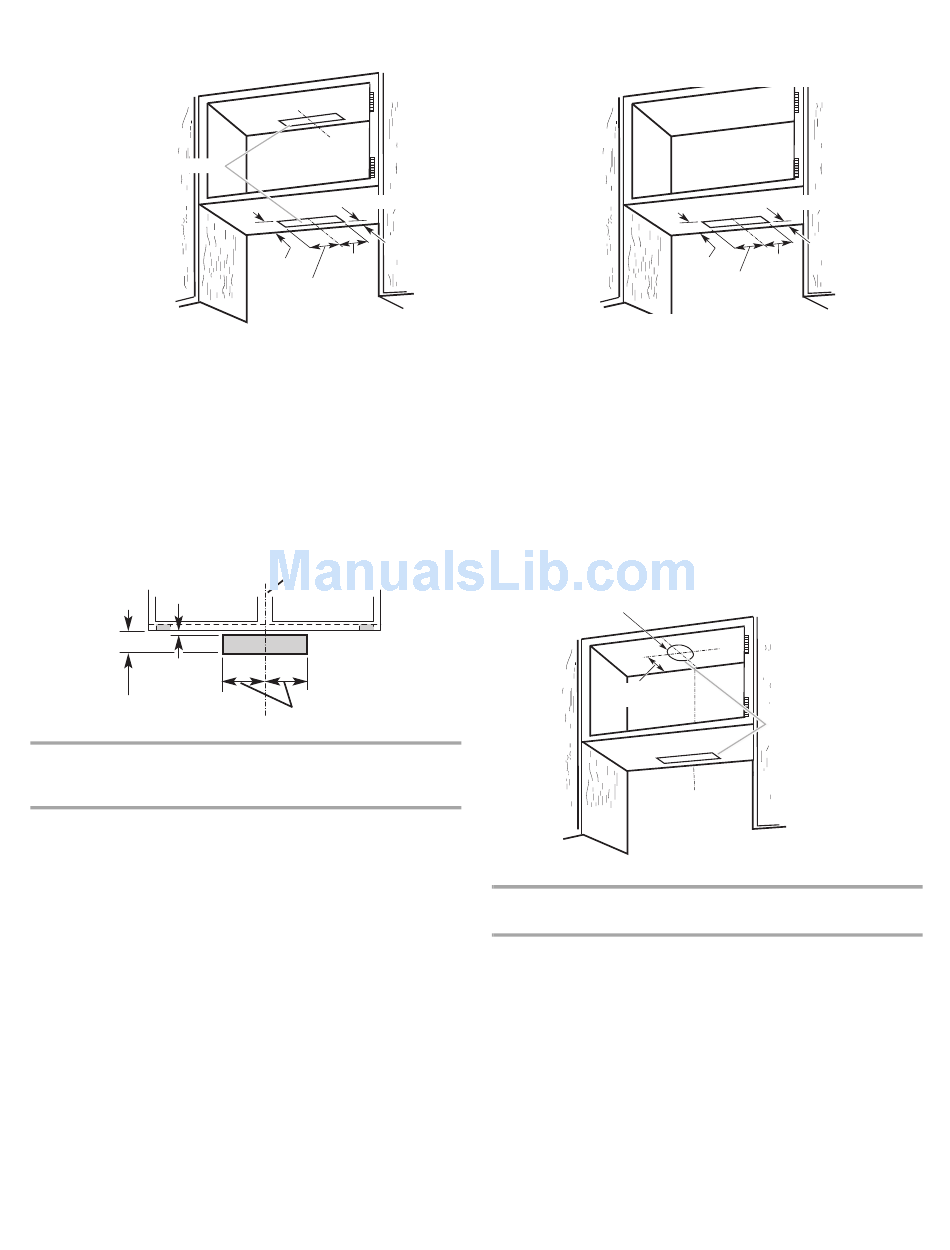

Ouvertures découpées
dans le placard
Évacuation par le mur
Découpage d'une ouverture rectangulaire de 3½" x 10½"
(8,9 cm x 26,7 cm) dans le mur :
1. Mesurer 2 lignes de ³⁄₈" (0,9 cm) et 3⁷⁄₈" (9,8 cm) en
descendant à partir de la face inférieure du placard et
marquer leur emplacement sur l'axe central du mur arrière.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d'autre de l'axe
central sur le mur.
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire du système d'évacuation
dans le mur.
Avant du
placard
³⁄₈"
(0,9 cm)
3⁷⁄₈"
(9,8 cm)
Style 2 – Découpages d'ouverture pour un conduit
rectangulaire de 3¼ "x 10" (8,3 x 25,4 cm) sur raccord de
transition rond
Décharge à travers le toit
Découpage d'une ouverture rectangulaire de 4¹⁄₄" x 10½"
(10,8 cm x 26,7 cm) sur la face inférieure du bas du placard :
1. Tracer des lignes à ¹⁄₂" (1,3 cm) et 4³⁄₄" (12,1 cm) du mur
arrière, sur l'axe central de la face inférieure du placard.
2. Tracer des lignes à 5¼" (13,3 cm) de part et d'autre de l'axe
central sur la face inférieure du placard.
26
*¹⁄₂" (1,3 cm)
*4³⁄₄"
5¹/₄"
(12,1 cm)
(13,3 cm)
5¹/₄"
(13,3 cm)
*À partir du mur, et non
du cadre du placard
Axe central
¹⁄₄
5
"
(13,3 cm)
3. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture rectangulaire pour le passage du
conduit d'évacuation.
(12,1 cm)
*À partir du mur, et non
du cadre du placard
Découpage d'une ouverture circulaire sur la face inférieure
du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
4. Utiliser une scie sauteuse ou une scie à guichet pour
découper l'ouverture circulaire pour le passage du conduit
d'évacuation.
Ouverture pour le conduit circulaire
*5"
(12,7 cm)
*À partir du mur, et non
du cadre du placard
Style 3 – Découpage d'ouvertures pour un conduit
d'évacuation rond de 7" (17,8 cm)
Pour le découpage d'ouvertures pour conduit rond sur la
face inférieur du fond ou du sommet du placard :
1. Tracer un axe central sur la face inférieure du sommet du
placard.
2. Tracer une ligne de 5" (12,7 cm) en partant du mur arrière sur
la face inférieure du sommet ou du fond du placard.
3. Utiliser un compas ou un gabarit circulaire pour tracer un
cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du
conduit d'évacuation.
*¹⁄₂" (1,3 cm)
*4³⁄₄"
5¹/₄"
(13,3 cm)
5¹/₄"
(13,3 cm)
Ouvertures
découpées
dans le placard
