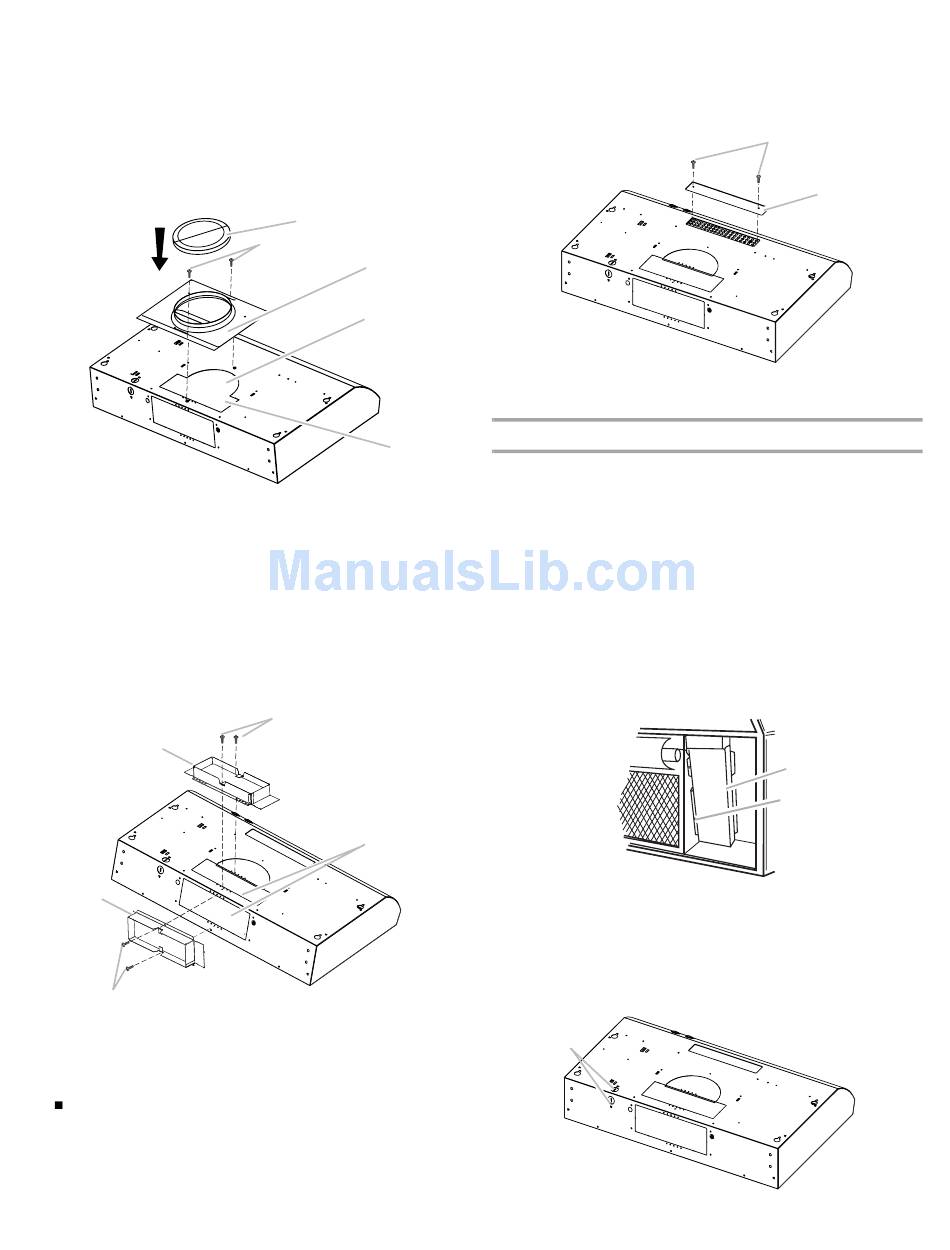

7. Installer une plaque de montage de clapet anti-reflux rond de
7" (17,8 cm) ou rectangulaire de 3-1/4" x 10" (8,3 x 25,4 cm),
selon la configuration de votre installation. La fixer à la hotte à
l'aide des vis de 6,5 x 9,5 mm fournies et retirer le ruban
adhésif de l'obturateur à registre.
REMARQUE : Sur certains modèles, la plaque de montage
de clapet anti-reflux rond de 7" (17,8 cm) n'est pas fournie.
Un clapet anti-reflux rond est également disponible comme
accessoire. Pour commander des pièces, voir la section
"Accessoires".
A. Clapet anti-reflux rond de 7" (17,8 cm)
(voir la section "Accessoires")
B. Vis de tôlerie
C. Plaque de montage de conduit rond de 7" (17,8 cm)
D. Opercule amovible en demi-cercle du conduit d'évacuation
E. Opercule amovible rectangulaire du conduit d'évacuation
REMARQUE : On peut installer la plaque de montage du
clapet anti-reflux pour conduit rond de 7" (17.8 cm) et le
connecteur de conduit rectangulaire de 3¹⁄₄" x 10"
(8,3 x 25,4 cm) jusqu'à 1" (2,5 cm) de chaque côté du
centre de la hotte pour pouvoir installer les conduits
décentrés.
A
D
B
A. Conduit vertical
B. Vis de 6,5 x 9,5 mm
C. Opercules arrachables du conduit d'évacuation
D. Conduit horizontal
Si un clapet anti-retour est monté avec une bouche de
décharge elle-même équipée d'un clapet anti-retour,
vérifier qu'ils ne se gênent pas mutuellement. En cas
d'interférence, retirer l'obturateur à registre du
connecteur de conduit.
28
A
B
C
D
E
B
C
Installation sans décharge à l'extérieur (recyclage) -
Aucun dispositif de fixation de conduit. Pour les modèles de
série UXT42 et UXT52, le retrait de la plaque de protection
pour mode recyclage est nécessaire. Ôter les deux vis de la
plaque de protection pour mode recyclage et retirer la
plaque.
A. Plaque de protection pour mode recyclage
B. Vis
Installation du cordon d'alimentation
1. Pour les installations à raccordement direct, acheminer le
câble d'alimentation du domicile selon les prescriptions du
Code national de l'électricité ou des normes CSA et des
codes et règlements locaux. La longueur du câblage depuis
le tableau de distribution (avec fusibles ou disjoncteurs) doit
être suffisante pour réaliser facilement le raccordement dans
le boîtier de connexion de la hotte.
Pour les installations avec ensemble de cordon
d'alimentation facultatif, suivre les instructions fournies avec
l'ensemble du cordon d'alimentation.
REMARQUE : Ne pas mettre le système sous tension avant
d'avoir complètement terminé l'installation.
2. Ôter la vis du couvercle du boîtier de connexion. Retirer le
couvercle du boîtier de connexion et le mettre de côté.
A. Couvercle du boîtier de connexion
B. Vis
3. Ôter l'opercule pour le passage de l'alimentation électrique
du sommet ou de l'arrière de la hotte de ventilation (selon
l'emplacement du point d'entrée du câble d'alimentation du
domicile) et installer un serre-câble de ¹⁄₂" homologué UL ou
CSA.
A
A. Opercule pour le passage de l'alimentation électrique
A
B
A
B
