30" (76.2 CM) AND 36" (91.4 CM) RANGE HOODS
For questions about features, operation/performance, parts, accessories or service, call: 1-800-253-1301
Instructions d'installation et Guide d'utilisation et d'entretien
Table of Contents/Table des matières............................................................................. 2
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.
FOR RESIDENTIAL USE ONLY.
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.
POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.
LI3ZMA/W10349965C
Installation Instructions and Use & Care Guide
or visit our website at www.whirlpool.com
In Canada, call 1-800-807-6777 or visit our website at www.whirlpool.ca
HOTTE D'ASPIRATION DE
30" (76,2 CM) ET 36" (91,4 CM)
Au Canada, pour assistance, installation ou service, composer
le 1-800-807-6777 ou visiter notre site Web à
www.whirlpool.ca

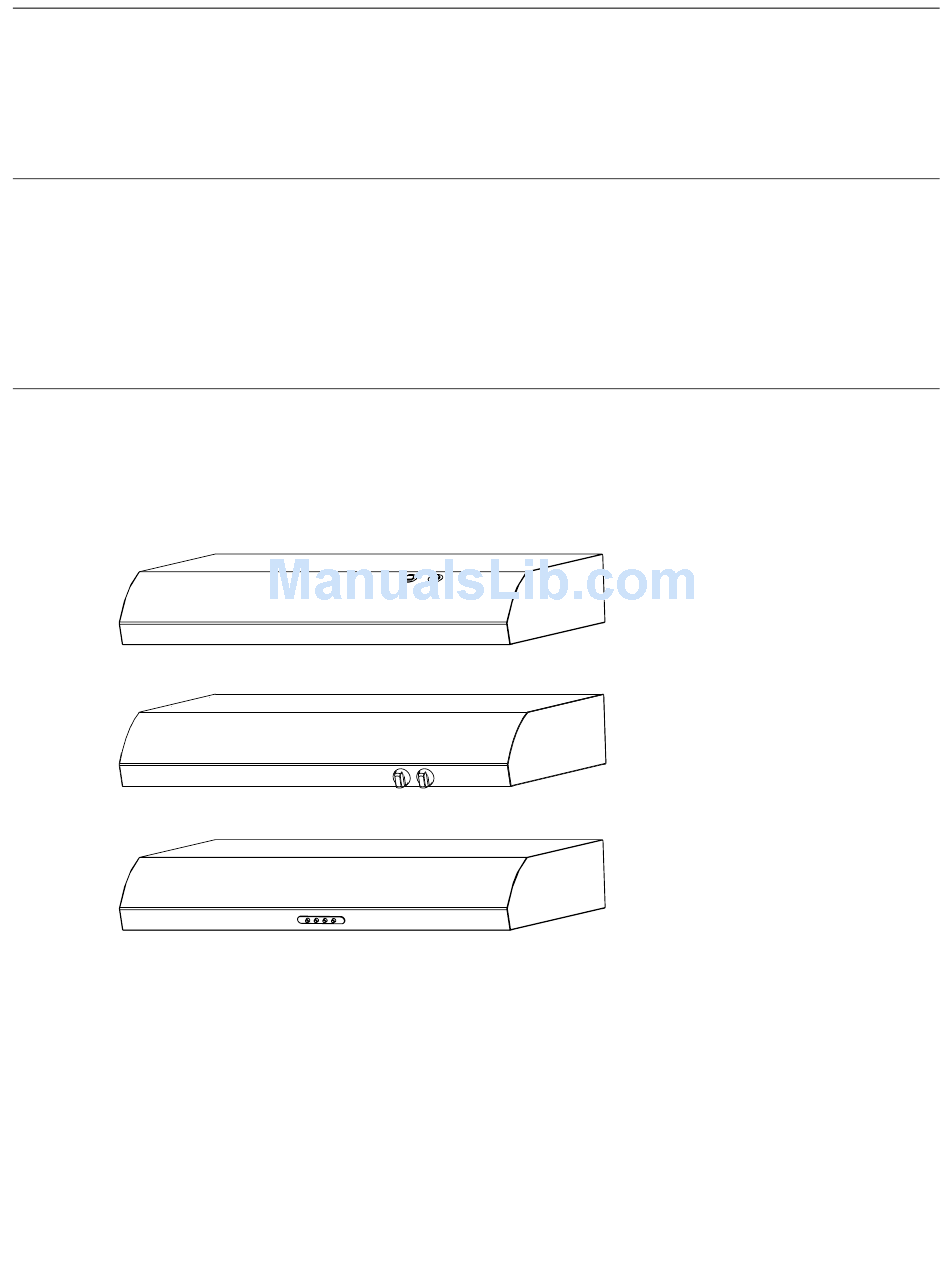

Models/Modèles:
UXT2030AY/UXT2036AY
UXT3030AY/UXT3036AY
UXT4030AY/UXT4036AU
Models/Modèles:
UXT4230AY/UXT4236AY
Models/Modèles:
UXT5230AY/UXT5236AY
