  • Page 1 Adam Equipment              HIGHLAND SERIES    (P.N. 9520, Revision D1, September 2008)                    1 | P a g e               © Adam Equipment Company 2008 ...
  • Page 2     Easy Reference:        Model name of the scale:      Serial number of the unit:      Software revision number     (Displayed when power is first turned on): Date of Purchase:      Name of the supplier and place:                        2 | P a g e               © Adam Equipment Company 2008 ...

  • Page 3: Table Of Contents

    1.0  CONTENTS    Contents....................... 3     Introduction ....................4     Set Up ......................4     Unpacking And Setting Up Your Balance ............4     Display / Keyboard Function ................5     Internal Rechargeable Battery .................6     Locating And Protecting Your Balance.............7     Storing When Not In Use .................8     Basic Operation.................... 9     Turning On The Balance...................9  ...

  • Page 4: Introduction

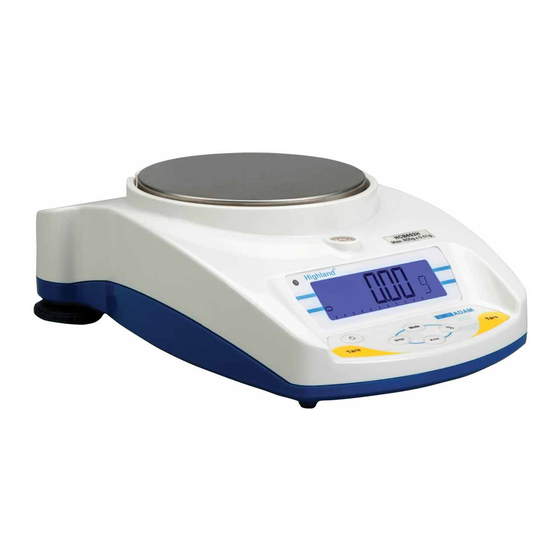

    2.0  INTRODUCTION    Thank you for purchasing your new Highland  portable balance, Every Highland   balance has all the features you really need: AC adapter and internal rechargeable  battery,  HandiCal   calibration,  backlit  display,  and  ShockProtect   with  overload  indicator.  With  RS‐232  and  USB  interface  for  communication  with  printers  and  computers,  splash‐proof  keypad,  and  sturdy  plastic  construction,  the  Highland   series will be a balance you can rely upon. We hope that you enjoy using your new  balance.  ...

  • Page 5: Display / Keyboard Function

    3.2  DISPLAY KEYBOARD FUNCTION          The  display  and  keypad  have  a  number  of  features  the  key  information  is  shown  below:       KEYS  PRIMARY FUNCTION  SECONDARY FUNCTION  [On/Off]  To turn the balance On or Off.    ‐‐‐‐  [Tare]    Tares  the  balance  and  shows  the  net  A secondary function of "Enter" key  is   ...

  • Page 6: Internal Rechargeable Battery

            Percentage symbol  Low battery indicator Hold symbol                                                                                                                          Zero  Net symbol  Alpha numeric display Stable  Capacity tracker Weighing digits     3.3  INTERNAL RECHARGEABLE BATTERY        The balance can be operated from the internal rechargeable battery or using an AC  adapter.  The  battery  discharge  time,  is  approximately  24  hours  depending  on  the  usage of the backlight.    The display will show an indication when the battery needs to be charged. To charge  the battery, plug in the AC adapter at the back of the balance and attach it to the  main power supply. The charging indicator at the left top corner of the LCD will be ...

  • Page 7: Locating And Protecting Your Balance

    3.4  LOCATING PROTECTING YOUR BALANCE            In  order  to  keep  your  balance  functioning  at  its  best  we  suggest  that  you  do  the  following:   Avoid  extremes  of  temperature.  Do  not  place  in  direct sunlight or near air conditioning vents.    Make  sure  the  balance  is  located  on  a  strong  table  and free from vibration.  ...

  • Page 8: Storing When Not In Use

      3.5  STORING WHEN USE            If you have any of the Highland  series or Core Balance  lines you can store them  easily on top of each other. To save space and protect them from damage.             Without Shield          With Shield      Note: Only models equipped with a ø 4.7” / 120mm pan, can be stacked for storage.  Core models with the larger ø 5.7” / 145mm may be stacked at the top of the pile  but other balances should NOT be stacked on top of them due to the larger pan size.     8 | P a g e            ...

  • Page 9: Basic Operation

    4.0  BASIC OPERATION    4.1  TURNING BALANCE        Plug in the unit using the AC adapter or use the internal rechargeable battery. It is  recommended that you charge the battery for at least 8 hours before first use.   1) To turn on press the [on/off] key once and release. The balance will show the  software revision and the capacity then self‐test before showing zero on the  display and the stable sign.  2) The balance is ready to be used.   3) To turn the balance off after use press the [on/off] key again. There is an auto  power‐off  function  that  will  automatically  turn  the  unit  off  if  not  used  for  a  period of time, this can be set in the parameters section.  If  an  error  is  shown  while  turning  on  the  balance  check  the  internal  calibration  weight has not been left in the calibrate position. Move the lever all the way to the ...

  • Page 10: Weighing

        WEIGHING      To determine the  weight  of  a  sample,  first tare  an  empty  container  (if  used), then  place the sample in the container.  The display will show the weight of the sample  and  the  unit  of  weight  currently  in  use.  The  stable  indicator  will  light  when  the  reading is stable.     WEIGHING UNITS      To  change  the  weighing  units,  press  [Mode]  to  cycle  through  the  options  of  units  that are enabled. See Parameters 6.1 Enabling Weighing Units, to enable or disable ...

  • Page 11: Functions

    5.0  FUNCTIONS  5.1  PERCENTAGE WEIGHING    The  balance  will  allow  a  reference  weight  to  be  shown  as  100%.  Then  any  other  weight  placed  on  the  balance  will  be  displayed  as  a  percentage  of  the  original  sample.   1) Place your weight on the balance.  2) Press the [%] key. The weight will be displayed as 100.00%.   3) Remove ...

  • Page 12: Accumulation

    5) Press [Smpl] again once you have selected the sample. The display will show  you  the  number.  As  more  parts  are  added  the  display  will  show  the  total  number of parts (PCS – will be shown in the alpha‐numeric display).   6) By pressing the [Mode] key you can view the unit weight (W/P), total weight  (g) or the count (PCS). The total and the unit weight are shown in the current  weighing units.  7) Press [Smpl] to return to normal weighing.  5.3  ACCUMULATION     There are two types of accumulations – automatic and manual.   Automatic Accumulation  Manual Accumulation  When  the  balance  is  set  for  automatic  When  the  balance  is  set  to  manual  accumulation, ...
  • Page 13 To view the totals in memory press the [Print] key when the balance is at zero.  The  display will show ACC xx (where “xx” is the total number of readings) and the total  weight, before returning to zero. At the same time the total will also be sent via the  RS‐232 interface.  To clear the memory,  press [Smpl]  once the total  accumulation value  is displayed,  after the pressing [Print].   13 | P a g e               © Adam Equipment Company 2008 ...

  • Page 14: Parameters

    6.0  PARAMETERS     The balance has 7 parameters that can be set by the user.  FUNCTION  SECTION  DESCRIPTION  F1 UNT See section 6.1  Sets the units to be used   /  ct / Lb / oz / d / GN / OZt / dWt / MM / TL.T / TL.C / TL.t /t  / N /g2.  F2 EL See section 6.2  Sets the backlight   EL on :  backlight always on  EL  AU :  backlight  automatically  turns  on  when  a  key  is   pressed  EL oFF : backlight always off  F3 SEr See section 6.3  Sets the print parameters   F4 oFF See section 6.4 ...

  • Page 15: Setting The Backlight

    6) When F1 Unt is displayed, you can press the [Print] key to return to weighing  or press [Mode] to go to the next function.    The  following  table  shows  different  units  which  are  available  to  the  user  and  the  conversion factors for each.  Name  of  the  Description  Conversion  Display  Units  Factor  Symbol  Grams  A standard metric unit  1.0  g  Carats  Used for weighing jewelry and gems, etc.  5.0  ct  Pounds  Standard weighing unit in UK/USA. *  0.002205  Lb  Ounce ...

  • Page 16: Setting The Printing Parameters / Accumulation

    1) To  set  this  parameter  press  the  [Mode]  key  during  self‐checking  test  when  turning on the balance.  2) After a few seconds, the display will show the first function F1 UNT.   3) Press the [Mode] key to select F2 EL .  4) Press the [Tare] key to view the current settings for the backlight.  5) To change the settings press the [Mode] key to scroll through other settings  as shown above.   6) Press [Tare] to store a particular setting. The display will return to F2 EL  7) When F2 EL is displayed press the [Print] key to return to weighing or press  [Mode] to go to the next function.  6.3  SETTING PRINTING PARAMETERS ACCUMULATION    ...
  • Page 17 whenever  a stable reading is present.  The balance has to return to zero  before another reading is sent via the  interface.     Press the [Mode] key to change the setting. Press [Tare] to confirm and move  to the next parameter.  7) Setting the baud rate. This is the transmission speed for communication with  printers  and  computers.  The  selected  rate  must  match  that  of  the  other  device for communications to work.   The following settings are available:  b 1200 b 2400 b 4800 b 9600   Press the [Mode] key to change the setting. Press [Tare] to confirm and move  to the next parameter.  8) Parity settings. Parity is a communications check. There are 3 settings that the  Highland can work with as follows:   8 n 1 8 data bits, no parity 7 E 1 7 data bits, even parity...

  • Page 18: Auto Power Off

    6.4  AUTO POWER OFF      The  auto  power  off  function  helps  conserve  power,  when  using  the  internal  rechargeable battery or AC adapter. The Auto switch‐off time may be set up by the  user.  1) To  set  this  parameter  press  the  [Mode]  key  during  self‐checking  test  when  turning on the balance.  2) After a few seconds, the display will show the first function F1 UNT.   3) Keep pressing the [Mode] key until F4 oFF is displayed.  4) Press the [Tare] key to view the current settings. ...

  • Page 19: Adjust The Value Of The Internal Mass

    6.6  ADJUST VALUE INTERNAL MASS              The  internal  mass  value  stored  in  memory  can  be  adjusted  to  more  closely  match  the value of the user’s external mass.      1) To  set  this  parameter  press  the  [Mode]  key  during  self‐checking  test  when  turning on the balance.  2) After a few seconds, the display will show the first function F1 UNT.  ...

  • Page 20: Calibration

    7.0  CALIBRATION  The Highland series of balances comes standard with HandiCal  internal calibration  to make calibrating the balance quick and easy. However you can also calibrate the  balance using an external verification weight if needed. The HandiCal method is the  default but if you would like to use external calibration then you must first enable  this via the parameter (section 6.5 Selecting The Internal Or External Calibration).     Internal Calibration using HandiCal   1) Press the [on/off] key to turn the power on.   2) Press  the  [Smpl]  and  [Print]  keys  at  the  same  time  during  the  self‐checking  test.  3) The display will show unload. Remove any weight from the stainless steel pan.   4) When the stable indicator shows press the [Tare] key.   5) The display shows C Int. Press the [Tare  key  6) The  display  shows  LoAd.  Lower  the  internal  calibration  mass  located  behind  the pan. Use the handle to help lower the weight as far as it will go. Press the ...
  • Page 21 5) The  display  will  show  the  first  weight  that you  can use  to calibrate the  unit.  You can change this value by pressing the [Mode]  key. The weights that can  be used are as follows:   Model #  HCB123  HCB153  HCB302  HCB602  HCB602H HCB1002  HCB1502  HCB3001  Weight 1  60g  50g  100g  200g  200g  500g  500g  1000g  Weight 2  120g  100g  200g  400g  400g  1000g  1000g ...

  • Page 22: Trouble Shooting

    8.0  TROUBLE SHOOTING      ERROR MESSAGES      If an error message is shown, repeat the step that caused the message. If the error  message is still shown then contact your dealer for support.  ERROR  DESCRIPTION  POSSIBLE CAUSES  SOLUTIONS  CODE    Err 4 Initial Zero is greater  Weight on the pan when  Remove the transit screw  than allowed (4% of  turning on. Excessive weight on  make sure the pan is fitted  maximum capacity)  the pan when zeroing the  correctly.   when power is turned  balance.  Make sure the calibration  on or when the [Tare]  Improper calibration of the  weight is in its off position.   key is pressed.  balance.  Remove any weight from  Damaged load cell.  the stainless steel pan.   Damaged Electronics.  Try recalibrating. ...

  • Page 23: Replacement Parts And Accessories

    8.2  REPLACEMENT PARTS ACCESSORIES          If you need to order any spare parts and accessories, contact your supplier or Adam  Equipment. A partial list of the more common items follows:    Part Number  Description  9160  AC adapter  USA plug 12VDC 800mA  9156  AC adapter  UK plug 12VDC 800mA  9157  AC adapter  Euro plug 12VDC 800mA  9158  AC adapter  SA plug 12VDC 800mA  9159  AC adapter  Australian plug 12VDC 800mA  9502  Stainless steel pan  9511  Draft shield lid  9510  Draft shield (with out lid)  9303  Replacement calibration handle  9305  In‐use wet cover  9028  RS‐232 interface cable  9304  USB interface cable  8030  Security lock and cable  9307  Hard Carry case ...

  • Page 24: Specifications

    9.0  SPECIFICATIONS     9.1  TECHNICAL SPECIFICATIONS      HCB123 HCB153  HCB302 HCB602 HCB602H HCB1002  HCB1502  HCB3001  Maximum Capacity  120g  150g  300g  600g  600g  1000g  1500g  3000g  Readability  0.001g  0.005g  0.01g  0.02g  0.01g  0.01 g  0.05g  0.1g  Repeatability(s.d.)  0.002g  0.005g  0.01g  0.02g  0.01g ...
  • Page 25 Data  Format  for  normal  weighing  operations,  parts  counting  or  recalling  of  totals  from memory will all be different.      GS    123.45g     GS for Gross Weight, NT for Net Weight and u for unit of weight  No.               1    This number increments every time a new value is stored in memory  Total  123.45g    The total value stored in memory  <lf>                     Includes 2 line feeds  <lf> .  Normal Output:   G  S  _   X  X   X   X  X  u  u  u Input command format:      The scale can be controlled with the following commands. The commands must be  sent in upper case letters, i.e. “T” not “t”.     T<cr><lf>  Tares the scale to display the net weight. This is the same as pressing [Tare]  key.  Z<cr><If>  Sets the zero point for all subsequent weighing. Display shows zero.  T5.345<cr><if>  Would be same as entering a preset tare value of 5.345 from  keypad  P<cr><lf>  Prints the results to a PC or printer using the optional RS‐232 interface. It also    adds the value to the accumulation memory if  the accumulation function is  not set to automatic.  ...

  • Page 26: Calibration Certificate

    10.0  CALIBRATION CERTIFICATE      11.0  WARRANTY STATEMENT    Adam Equipment offers Limited Warranty (Parts and Labor) for the components failed due to defects in materials or  workmanship.  Warranty starts from the date of delivery.  During  the  warranty  period,  should  any  repairs  be  necessary,  the  customer  must  inform  the  supplier  or  Adam  Equipment.  The  company  or its  authorised Technician  reserves  the  right  to  repair  or  replace  any  components  at  its  own ...
  • Page 27 Directive  2002/95/EC  or  amending  legislation.    Battery  disposal  in  Landfill Sites is more regulated since July 2002 by regulation 9 of the Landfill (England and Wales)  Regulations 2002 and Hazardous Waste Regulations 2005.      27 | P a g e © Adam Equipment Company 2008...
  • Page 28   Many  aspects  of  design  and  internal  operation  of  these  scales  are  protected  by  Trade Mark and Patent Protection.      Head Office:   Adam Equipment Co. Ltd.  Bond Avenue,  Milton Keynes,  MK1 1 SW  United Kingdom  Tel: +44 (0)1908 274545  Fax: +44 (0)1908 641339  sales@adamequipment.co.uk    For regional office worldwide visit www.adamequipment.com    28 | P a g e © Adam Equipment Company 2008...
