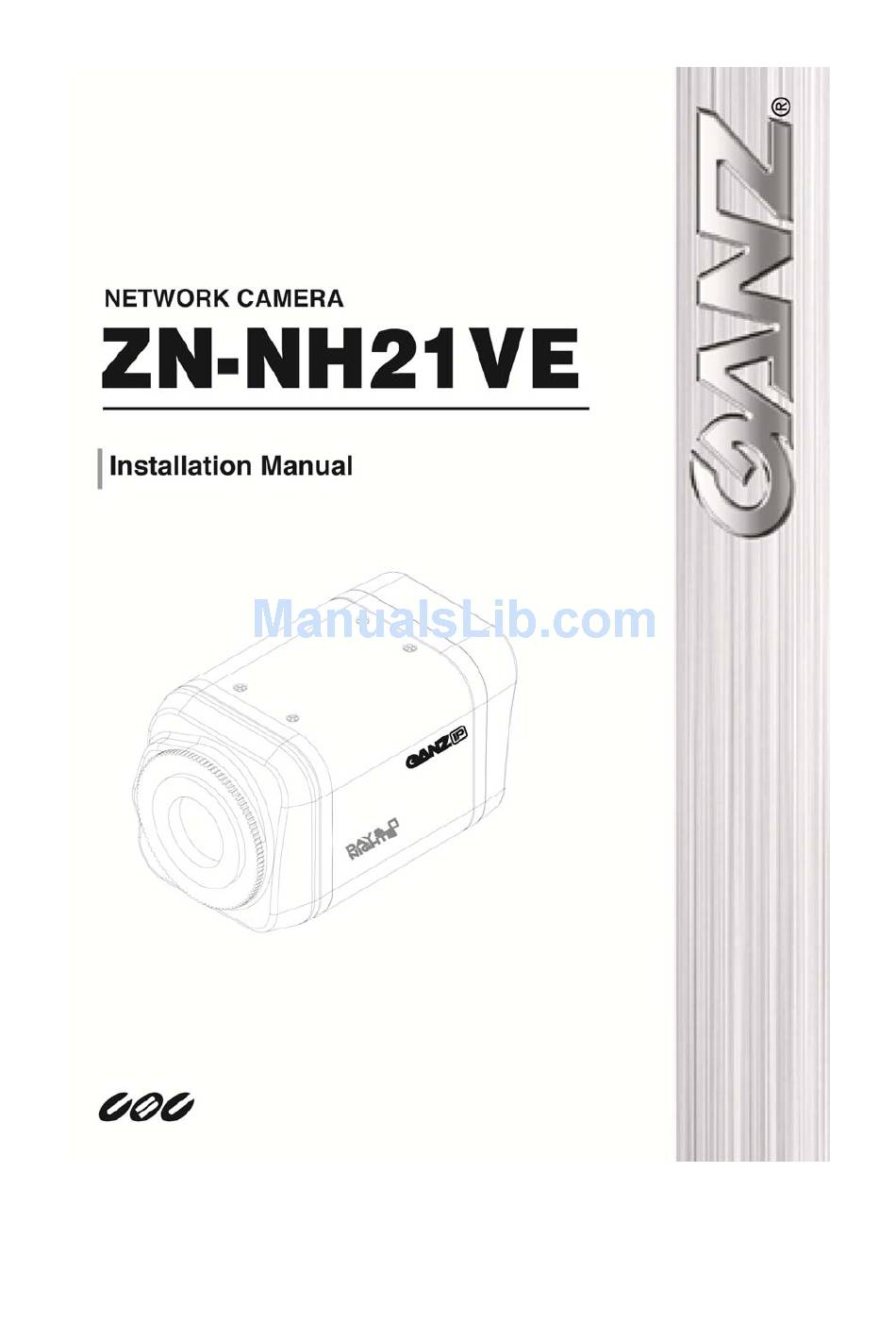

  • Page 1          ...
  • Page 2    ZN‐NH21VE  Installation Manual  INFORMATION TO USER  CAUTION  RISK OF ELECTRIC SHOCK,  DO NOT OPEN        CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,  DO NOT REMOVE COVER (OR BACK).  NO USER SERVICEABLE PARTS INSIDE.  REFER SERVICING TO QUALIFIED SEERIVCE PERSONEL.      This  symbol  is  intended  to  alert  the  user  to  the  presence  of  un‐insulated  “dangerous voltage” within the product’s enclosure that may be of sufficient  magnitude to constitute a risk of electric shock to persons.    This  symbol  is  intended  to  alert  the  user  to  the  presence  of  important  operating ...

  • Page 3: Table Of Contents

       ZN‐NH21VE  Installation Manual  Table of Contents 1. FEATURES ....................... 5 2. PACKAGE CONTENTS ....................6 3. PART NAMES ......................7 3.1. Rear View ........................... 7 3.2. Bottom View........................7 Caution ..........................8 4. INSTALLATION ......................9 4.1. Installing a C/CS Mounting lens..................9 4.2. Setting the Image Attribute....................9 4.3. Installing a Wireless USB Adapter (Optional)..............10 5. CONNECTIONS ...................... 11 Caution ..........................11 5.1.Connectors ........................12 6. CONFIGURATION ....................
  • Page 4    ZN‐NH21VE  Installation Manual  APPENDIX (B): POWER OVER ETHERNET..............22 PoE compatibility ........................22 Power classification......................... 22 APPENDIX (C): DIMENSIONS ..................23 APPENDIX (E): TROUBLE SHOOTING ................. 24 Checking your Firmware ......................24 Upgrading the Firmware ......................24 Support............................ 24 2010/2‐1 01B.00    4 ...

  • Page 5: Features

       ZN‐NH21VE  Installation Manual  1. FEATURES Camera   Box type IP Megapixel Camera   Aptina (Micron) 1/3.2" (4:3) CMOS 2M pixels    Streaming   Dual streaming mode (such as different codec/resolution/bit rate and so on.)   De‐interlacing on DSP   Burnt‐in text supported   Unicast/Multicast supported    Video/Audio   Megapixel Compression: H.264, MJPEG, Up to 1600 x 1200   Video compression: H.264/MPEG/MJPEG (Dual Stream@D1)   Audio compression: G.711(µLaw, aLaw)/PCM   Video Motion Detection supported   2‐way mono audio supported    Network   RTSP/ HTTP protocol supported   10/100 Base‐T Ethernet    Additional Features   RS‐485 supported ...

  • Page 6: Package Contents

       ZN‐NH21VE  Installation Manual  2. PACKAGE CONTENTS Unpack carefully and handle the equipment with care. The packaging contains:    ZN‐NH21VE  DC power adaptor      Mount ring   9 Pin terminal block      Rubber cap (for protecting CCD)  Hex wrench driver      Adaptor for mounting the camera  Screws       Quick Installation Guide  DC Jack Adaptor Cable               The above contents are subject to change without prior notice.  Note   2010/2‐1 01B.00    6 ...

  • Page 7: Part Names

       ZN‐NH21VE  Installation Manual  3. PART NAMES 3.1. Rear View RESET RS-485  DO  AUDIO ① -  +  C  1  C 1 Out In Micro SD ETHERNET   3.2. Bottom View     2010/2‐1 01B.00    7 ...

  • Page 8: Caution

       ZN‐NH21VE  Installation Manual  Reset   Reset  switch  is  used  for  restarting  or  resetting  camera  as  Factory  Default  (FD).  Refer  to  the  section “6.3. Reset” for more specific information.    USB connector   Insert a USB storage device or Wi‐Fi devices. (Only Ralink RT73 chipsets based wireless devices  are available.)    9 pin terminal block for D/I, D/O, audio, and serial communication   Refer to the section “5.1.Connectors” for more specific information.    Power Adaptor Connector (DC 12V)  ZN‐NH21VE needs a DC12V for power supply. Refer to the section “Power Adaptor Connector  (DC 12V)” for more specific information.              + ‐   Make sure the polarity is correct. Incorrect connection may cause malfunction ...

  • Page 9: Installation

       ZN‐NH21VE  Installation Manual  4. INSTALLATION CCW  Set Screw SET SCREW *Lens is optional.    We recommend that use a megapixel lens with manual iris to support the full  resolution of megapixel camera.  Note   4.1. Installing a C/CS Mounting lens 1. Remove the protective rubber cap from the front of the camera.  2. Install the mount ring for lens and adjust the mount ring to fit C or CS lens.  3. Tighten the setscrews using the hex wrench in the package.  4.2. Setting the Image Attribute You can set the image attribute of camera through the webpage.  The menu of image attribute can be seen under Setup  >  Video  &  Audio  >  Video‐in  >  Image  Signal Processing. The following features can be adjusted:   Brightness ...

  • Page 10: Installing A Wireless Usb Adapter (Optional)

       ZN‐NH21VE  Installation Manual  4.3. Installing a Wireless USB Adapter (Optional) A  wireless  USB  adapter  is  sold  separately  as  an  optional  kit.  Please  contact  your supplier or system integrator to purchase a wireless USB adapter.  Note     The kit includes:   USB cable   3M Double‐coated tape   Wireless USB adapter    Perform the following steps to install a wireless USB adapter:  1. Connect one end of the USB cable to the camera.  2. Connect the other end of the USB cable to a wireless USB adapter.  3. Use the enclosed double‐coated tape to attach the wireless USB adapter to the desired area.  You can attach the adapter on the body (side, top, or bottom) of the camera, ceiling, or wall.     ...

  • Page 11: Connections

       ZN‐NH21VE  Installation Manual  5. CONNECTIONS   DC  Jack  Adaptor  RESET RS-485  AUDIO -  +  C  1 Out In Micro SD Power Adaptor  LAN Cable  ETHERNET   When connecting the DC power supply, make sure the polarity is correct. Incorrect  connection may cause malfunction or damage to the camera.  Caution 2010/2‐1 01B.00    11 ...

  • Page 12: Connectors

       ZN‐NH21VE  Installation Manual  5.1.Connectors   9 pin terminal block    RESE T  RS-485 DO DI AUDI O  C 1 C 1 In  ut  Micro SD  ETHERN ET    RS‐485  The RS‐485 serial port consists of TRX+(RX+) and TRX‐(RX‐) as following the following image.  <RS-485 Application> TRX+(RX+)  TRX-(RX-)  485 Devices  PTZ Device      RS‐485 Connection    Sensor (DI) connection  ZN‐NH21VE  provides  1  channel  D/I.  It  can  be  connected  to  either  a  voltage  type  sensor  or  a  relay type sensor as the following figures. It can be selected by software. ...
  • Page 13    ZN‐NH21VE  Installation Manual  Internal  +5V  Internal  Output of  Output of  Sensor Sensor  DI  DI 1  ‐ +  ‐ COM  +  ‐  COM  Relay Type  Voltage Type      Alarm (DO) connection  Only the relay type is supported.  Relay Rating: Max 24VAC 500mA or 12VDC 1A    Do not exceed the maximum relay rating.  Caution     Internal  Device Relay Type    Audio connection  ZN‐NH21VE  has  a  mono  audio  input  and  a  mono  audio  output.  As  the  output  power  for  the  audio is low, amplifier speaker is needed. (Do not use a headphone or earphone directly to the ...
  • Page 14    ZN‐NH21VE  Installation Manual  Power Adaptor Connector (DC 12V)  Power adaptor connector connects to DC Jack adapter cable.    ‐ + ‐  RED      Make sure the polarity is correct. Incorrect connection may cause malfunction or  damage to the IP device  Caution   Power Adaptor Connector (DC 12V)               Caution   2010/2‐1 01B.00    14 ...

  • Page 15: Configuration

       ZN‐NH21VE  Installation Manual  6. CONFIGURATION 6.1.Set up network environment The default IP address of your IP device is 192.168.XXX.XXX. You can find the available IP address  from the MAC address of your device. Please make sure the device and your PC are on the same  network segment before running the installation. If the network segment between your PC and  the device is different, change your PC’s settings as below.    IP address     :  192.168.xxx.xxx  Subnet mask:  255.255.0.0      6.2. View video on web page View the live video on a web page using your IP device and its IP address. You can use the ZNS‐ GIT IPAdmin Tool or enter the IP address on the web page.   6.2.1. View video using ZNS-GIT IPAdmin Tool ZNS‐GIT IPAdmin Tool automatically searches all activated GANZ Network Camera and Encoder  series and shows the product name, IP address, MAC address and etc. ZNS‐GIT IPAdmin Tool is  provided with SDK at the following SDK path.  {SDK root}\BIN\TOOLS\AdminTool\  2010/2‐1 01B.00    15 ...
  • Page 16    ZN‐NH21VE  Installation Manual  To use the ZNS‐GIT IPAdmin Tool and view the live video on a web page:    1. Start ZNS‐GIT IPAdmin Tool. Names and info of currently activated devices appear as a  list.  2. Right‐click on the desired device and select Web view.   3. Select Continue to this website on the Security Certificate Alert page.  (The explanation and captured images at this manual are mainly on the basis of Internet  Explorer 7.0)      4. Click  pop‐up  blocked  and  install  the  ActiveX  control  as  below.  You  need  to  install  the  ActiveX for displaying the images.        2010/2‐1 01B.00    16 ...
  • Page 17    ZN‐NH21VE  Installation Manual  5. Wait for a few seconds while the web page loads. The live video is displayed as below.    6. If  the  live  video  is  not  displayed  and  “Can  not  Create  XMLDOMDocument  Install  MSXML4.0”  message  is  shown  as  below,  please  download  and  Install  from  the  link  below.  http://www.microsoft.com/downloads/details.aspx?familyid=3144B72B‐B4F2‐46DA‐ B4B6‐C5D7485F2B42&displaylang=en  (VCA Library requires MS XML 4.0 library which is an xml parser made by Microsoft.)    2010/2‐1 01B.00    17 ...

  • Page 18: View Video Using Ip Address

       ZN‐NH21VE  Installation Manual  6.2.2. View video using IP address View the live video on a web page using your IP device and its IP address. To have the correct  IP address ready and use it on a web page:    1. Convert a MAC address to an IP address or check the IP address on the ZNS‐GIT IPAdmin Tool.  (The MAC address is attached on the side or bottom of the device.)    MAC address = 00‐1C‐B8‐C0‐14‐B1 → IP address = 192.168.20.177  the Hexadecimal number to Decimal number.      2. Open a web browser and enter the IP address of the device.  3. Click Continue to this website on the Security Certificate Alert page.  4. Click  pop‐up  blocked  and  install  the  ActiveX  control.  You  need  to  install  the  ActiveX  for  displaying the images.  5.

  • Page 19: Appendix (A): Specifications

       ZN‐NH21VE  Installation Manual  APPENDIX (A): SPECIFICATIONS Summary Camera Module  Model  ZN‐NH21VE  Image Sensor  Aptina (Micron) 1/3.2" (4:3) CMOS 2M  Effective Pixels  1600 x 1200 (UXGA, 2M)  Scanning system  Progressive Scan  Dynamic Range  71dB  SNR  Max 42.3dB  Minimum Illumination  0.5 Lux(50IRE), 0.1 Lux(DSS x5 ON)  Lens (Optional)  3~8 mm, F1.0 Manual Iris Lens, CS Mount  Day & Night  S/W  Video  Megapixel Compression  H.264 and MJPEG  Compression Format  H.264, MPEG‐4, and MJPEG  Number of Streams  Dual Stream, Configurable      Resolution  See Resolutions table  below  5 fps@UXGA (1600 x 1200)  8 fps@SXGA (1280 x 1024)  Compression FPS  H.264 ...

  • Page 20: Resolutions Per Codec Frame Rate

       ZN‐NH21VE  Installation Manual    Resolutions per Codec Frame rate Codec  MPEG4  H.264   MJPEG  Resolution     UXGA (1600x1200)   Not available  5 fps  SXGA (1280x1024)   Not available  8 fps  HD720 (1280x720)   Not available  12 fps  XGA (1024x768)   Not available  D1 (720x)   15 fps  4CIF (704x)   15 fps   VGA (640x)   15 fps  CIF (352x)  QVGA (320x)  QCIF (176x)      Electrical Characteristics Audio Input  Linein, 1.43Vp‐p(Min 1.35Vp‐p, max 1.49 Vp‐p), 39 KΩ ...

  • Page 21: Vca (Video Content Analysis)

       ZN‐NH21VE  Installation Manual  VCA (Video Content Analysis) VCA Presence (Included as Standard)  High Performance  Advanced Tracking Algorithm, Low False Alarm Rate  Easy to Use  Intuitive Web Browser Interface  Detection Zones  Multi‐segment Polygons and Lines  On‐screen Display  Real‐time Display of Tracking Data and Events  Burnt‐in Annotation  Stream    VCA Surveillance (Option)  Camera Tampering, Direction, Stopping, Loitering, Entering,  Detection Behavior  Exiting, Appear, and Disappear Filters   3D Behavior  Perspective Corrected Size and Speed Filters  Statistics  Counting Functions and Other Statistics  Meta Data  Binary XML Format  Image Stabilization (Option)  Electronic Stabilization  Removes Camera Sway  2010/2‐1 01B.00    21 ...

  • Page 22: Appendix (B): Power Over Ethernet

       ZN‐NH21VE  Installation Manual  APPENDIX (B): POWER OVER ETHERNET The Power over Ethernet(PoE) is designed to extract power from a conventional twisted pair  Category 5 Ethernet cable, conforming to the IEEE 802.3af Power‐over‐Ethernet (PoE) standard.  IEEE 802.3af allows for two power options for Category 5 cables.  The  PoE  module  signature  and  control  circuit  provides  the  PoE  compatibility  signature  and  power  classification  required  by  the  Power  Sourcing  Equipment  (PSE)  before  applying  up  to  15W power to the port.   The high efficiency DC/DC converter operates over a wide input voltage range and provides a  regulated low ripple and low noise output. The DC/DC converter also has built‐in overload and  short‐circuit output protection.  PoE compatibility  ...

  • Page 23: Appendix (C): Dimensions

       ZN‐NH21VE  Installation Manual  APPENDIX (C): DIMENSIONS 55  Front view  Top view  RESET  RS-485  DI  AUDIO  -  +  C 1 C  1  Out  In  Micro SD ETHERNET  Rear view    Right side view  UNIT: mm    2010/2‐1 01B.00    23 ...

  • Page 24: Appendix (E): Trouble Shooting

       ZN‐NH21VE  Installation Manual  APPENDIX (E): TROUBLE SHOOTING Checking your Firmware Firmware is software that determines the functionality of the device. One of your first actions  when troubleshooting a problem should be to check the currently installed version. The latest  version  may  contain  a  correction  that  fixes  your  particular  problem.  The  current  firmware  version in your device can be seen under Setup > About > Version.    Upgrading the Firmware New firmware can be downloaded at the FTP site. When you download firmware from the FTP,  your  product  will  receive  the  latest  available  functionality.  Always  read  the  upgrade  instructions and release notes available with each new release, before updating the firmware. ...
