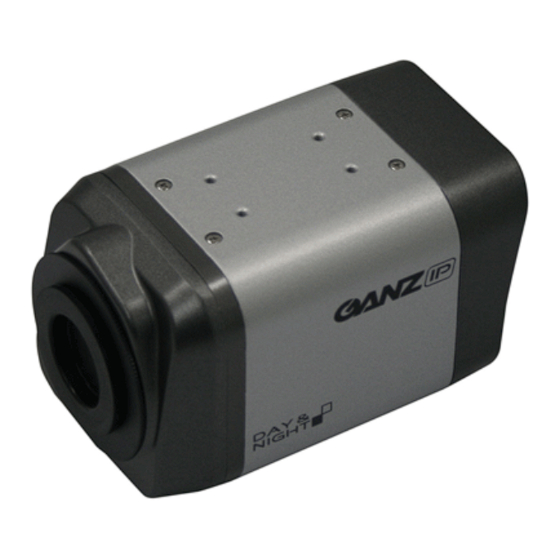

Summary of Contents for Ganz ZN-Y11VP(N)E

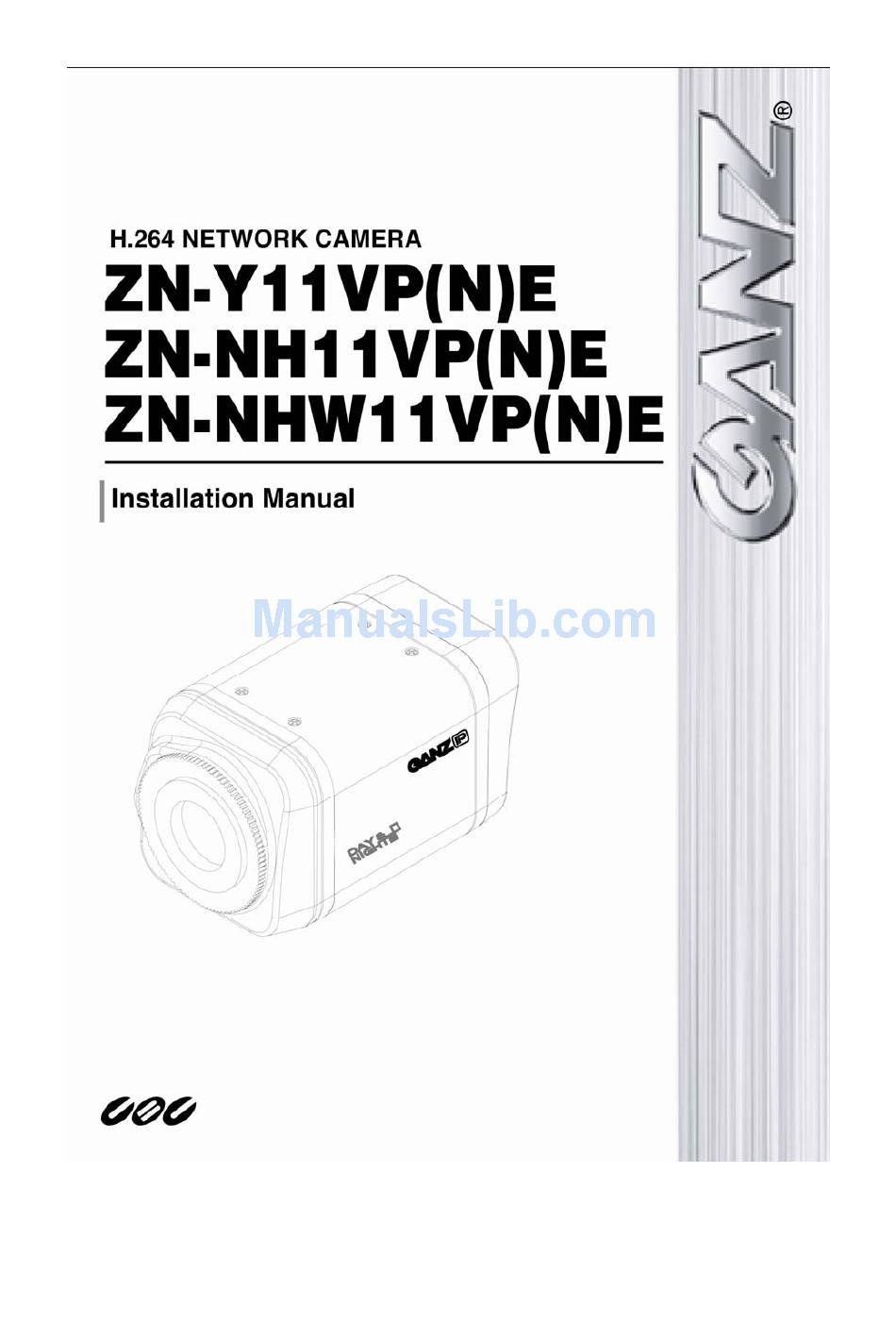

  • Page 1          ...
  • Page 2 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide      INFORMATION TO USER  CAUTION  RISK OF ELECTRIC SHOCK,  DO NOT OPEN        CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,  DO NOT REMOVE COVER (OR BACK).  NO USER SERVICEABLE PARTS INSIDE.  REFER SERVICING TO QUALIFIED SEERIVCE PERSONEL.      This  symbol  is  intended  to  alert  the  user  to  the  presence  of  un‐insulated  “dangerous voltage” within the product’s enclosure that may be of sufficient  magnitude to constitute a risk of electric shock to persons.    This  symbol  is  intended  to  alert  the  user  to  the  presence  of  important  operating ...

  • Page 3: Table Of Contents

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    Table of Contents 1. FEATURES ....................... 5   2. PACKAGE CONTENTS ....................6   3. PART NAMES ......................7   3.1. Rear View ........................... 7  3.2. Bottom View........................7  4. INSTALLATION ...................... 10   4.1. Installing a C/CS Mounting lens..................10  4.2. Installing an Auto IRIS lens ....................10  4.3. Setting the Image Attribute....................11  4.4. Operating the OSD Menu....................11  5. CONNECTIONS ...................... 12   5.1.Connectors ........................13  6. CONFIGURATION ....................
  • Page 4 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    Support............................ 25  2010/2‐1   03A.02    4 ...

  • Page 5: Features

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    1. FEATURES Camera  • Box type IP Camera  • Sony 1/3” Super HAD CCD & High Quality SS‐HQ1 Full Kit Chip Set   Sony 1/3" Vertical Double Density Color CCD (Optional)  • True Day / Night (ICR) and WDR (Optional)    Streaming  • Dual streaming mode (such as different codec/resolution/bit rate and so on.)  • De‐interlacing on DSP  • Burnt‐in text supported  • Unicast/Multicast supported    Video/Audio  • Video compression: H.264/MPEG/MJPEG, 25/30FPS@D1(PAL/NTSC)  • Audio compression: G.711(µLaw, aLaw)/PCM  • Analog video out for external monitors  • Video Motion Detection supported  • 2‐way mono audio supported    Network  • RTSP/ HTTP protocol supported  • 10/100 Base‐T Ethernet   ...

  • Page 6: Package Contents

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    2. PACKAGE CONTENTS Unpack carefully and handle the equipment with care. The packaging contains:    ZN‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  DC power adaptor      Mount ring   9 Pin terminal block      Rubber cap (for protecting CCD)  Hex wrench driver      Adaptor for mounting the camera  Screws       Quick Installation Guide  DC Jack Adaptor Cable               The above contents are subject to change without prior notice.  Note   2010/2‐1   03A.02    6 ...

  • Page 7: Part Names

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    3. PART NAMES 3.1. Rear View ○ 1   ○ 2 ○ 3 LOOP OUT RESET RS-485  DO  AUDIO ○ 5 ○ 4 -  +  Out In C  1 ○ 6 Micro SD ETHERNET ○ 7   ○ 8  ...
  • Page 8 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    ① Analog video out  It is an analog video output port.    ② Reset   Reset  switch  is  used  for  restarting  ZN‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  or  resetting  ZN‐ Y11VE/ZN‐NH11VE/ZN‐NHW11VE as Factory Default (FD). Refer to the section “6.3. Reset” for  more specific information.    ③ USB connector   Insert a USB storage device or Wi‐Fi devices. (Only Ralink RT73 chipsets based wireless devices  are available.)    ④ 9 pin terminal block for D/I, D/O, audio, and serial communication   Refer to the section “5.1.Connectors” for more specific information.    ⑤ Power Adaptor Connector (DC 12V)  ZN‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  needs  a  DC12V  for  power  supply.  Refer  to  the  section  “Power Adaptor Connector (DC 12V)” for more specific information. ...
  • Page 9 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide        ⑧ 4 Pin connector for Auto IRIS  Only  DC‐drive  type  is  supported.  Refer  to  the  section  “4.2.  Installing  an  Auto  IRIS  lens”  for  more specific information.    ⑨ Adaptor for mounting the camera  Mounting points adaptor is provided on the bottom (or the top) of the camera for mounting  the camera on a bracket or tripod.  2010/2‐1   03A.02    9 ...

  • Page 10: Installation

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    4. INSTALLATION CCW  SET SCREW Set Screw (For IRIS LENS)      4.1. Installing a C/CS Mounting lens 1. Remove the protective rubber cap from the front of the camera.  2. Install the mount ring for lens and adjust the mount ring to fit C or CS lens.  3. Tighten the setscrews using the hex wrench in the package.    4.2. Installing an Auto IRIS lens 1. Remove the cover of the auto iris lens plug and connect it with the lens cable.  2. Connect the auto iris lens plug to the 4‐pin lens terminal on the back of the camera.    Use  the  connection  recommended  by  the  manufacturer.  For  best  performance, read the lens manual carefully. You may need to set the flange  back focus. ...

  • Page 11: Setting The Image Attribute

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide        4 pin connector for IRIS    PIN  DC IRIS Lens  1  Damp‐  2  Damp+  3  Drive+_  4  Drive‐    4.3. Setting the Image Attribute You can set the image attribute of camera through the webpage.  The menu of image attribute can be seen under Setup > Video & Audio > Video‐in > Attribute  Setting. Brightness, contrast, hue, saturation and sharpness can be adjusted.    4.4. Operating the OSD Menu To operate the OSD of camera, refer to the ‘OSD Menu Control Manual’ in the SDK.    2010/2‐1   03A.02    11 ...

  • Page 12: Connections

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    5. CONNECTIONS   Analog Video Out  LOOP OUT DC  Jack  Adaptor  RESET RS-485  DO AUDIO -  +  Out In C  1 Power Adaptor  Micro SD LAN Cable  ETHERNET 4 pin connector for iris   When connecting the DC power supply, make sure the polarity is correct. Incorrect  connection may cause malfunction or damage to the camera.  Caution 2010/2‐1   03A.02    12 ...

  • Page 13: Connectors

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    5.1.Connectors   ① 9 pin terminal block    LOOP OUT  RESET  RS-485 DI  AUDIO  Out  In  C 1 C  1  Micro SD ETHERNET    ② RS‐485  The RS‐485 serial port consists of TRX+(RX+) and TRX‐(RX‐) as following the following image.  <RS-485 Application> TRX+(RX+) TRX-(RX-) 485 Devices  PTZ Device    RS‐485 Connection    ③ Sensor (DI) connection  ZN‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  provides  1  channel  D/I.  It  can  be  connected  to  either  a  voltage ...
  • Page 14 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    Internal  +5V  Internal  Output of  Output of  Sensor Sensor  DI  DI 1  ‐ ‐ COM  +  ‐ COM  Relay Type  Voltage Type      ④ Alarm (DO) connection  Only the relay type is supported.  Relay Rating: Max 24VAC 500mA or 12VDC 1A    Do not exceed the maximum relay rating.  Caution     Internal  Device Relay Type    ⑤ Audio connection  ZN‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE has a mono audio input and a mono audio output. As the  output power for the audio is low, amplifier speaker is needed. (Do not use a headphone or  earphone directly to the camera.)  Aout  Speaker Ain ...
  • Page 15 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    ⑥ Power Adaptor Connector (DC 12V)  Power adaptor connector connects to DC Jack adapter cable.    ‐ + ‐ RED      Make sure the polarity is correct. Incorrect connection may cause malfunction or  damage to the IP device  Caution   Power Adaptor Connector (DC 12V)               Caution   2010/2‐1   03A.02    15 ...

  • Page 16: Configuration

      IP address     :  192.168.xxx.xxx  Subnet mask:  255.255.0.0      6.2. View video on web page View the live video on a web page using your IP device and its IP address. You can use the ZNS‐ GIT I IPAdminTool or enter the IP address on the web page.   6.2.1. View video using ZNS-GIT I IPAdminTool ZNS‐GIT  IPAdmin  Tool  automatically  searches  all  activated  GANZ  Encoders  and  network  cameras and shows the product name, IP address, MAC address and etc. ZNS‐GIT IPAdminTool  is provided with SDK at the following SDK path.  {SDK root}\BIN\TOOLS\AdminTool\  2010/2‐1   03A.02    16 ...
  • Page 17 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    To use the ZNS‐GIT  IPAdminTool and view the live video on a web page:    1. Start ZNS‐GIT IPAdminTool. Names and info of currently activated devices appear as a  list.  2. Right‐click on the desired device and select Web view.   3. Select Continue to this website on the Security Certificate Alert page.  (The explanation and captured images at this manual are mainly on the basis of Internet  Explorer 7.0)      4. Click  pop‐up  blocked  and  install  the  ActiveX  control  as  below.  You  need  to  install  the  ActiveX for displaying the images.        2010/2‐1   03A.02    17 ...
  • Page 18 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    5. Wait for a few seconds while the web page loads. The live video is displayed as below.    6. If  the  live  video  is  not  displayed  and  “Can  not  Create  XMLDOMDocument  Install  MSXML4.0”  message  is  shown  as  below,  please  download  and  Install  from  the  link  below.  http://www.microsoft.com/downloads/details.aspx?familyid=3144B72B‐B4F2‐46DA‐ B4B6‐C5D7485F2B42&displaylang=en  (VCA Library requires MS XML 4.0 library which is an xml parser made by Microsoft.)    2010/2‐1   03A.02    18 ...

  • Page 19: View Video Using Ip Address

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    6.2.2. View video using IP address View the live video on a web page using your IP device and its IP address. To have the correct  IP address ready and use it on a web page:    1. Convert  a  MAC  address  to  an  IP  address  or  check  the  IP  address  on  the  ZNS‐GIT  I  IPAdminTool.  (The MAC address is attached on the side or bottom of the device.)    MAC address = 00‐1C‐B8‐C0‐14‐B1 → IP address = 192.168.20.177  the Hexadecimal number to Decimal number.      2. Open a web browser and enter the IP address of the device.  3. Click Continue to this website on the Security Certificate Alert page.  4.

  • Page 20: Appendix (A): Specifications

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    APPENDIX (A): SPECIFICATIONS Summary Camera Module  Model  ZN‐Y11VE /ZN‐NH11VE  ZN‐NHW11VE  Image  Sony 1/3” Super HAD CCD,  SONY 1/3" Vertical Double  Sensor  410K Pixel  Density Color CCD  Effective  NTSC: 768(H) x 494(V)  CCD  Pixels  PAL: 752(H) x 582(V)  Size  1/3 inch interline transfer CCD  Scanning  2:1 Interlace  system  NTSC: 15.734 KHz (H) 59.94 Hz(V)  Sync  Frequency  PAL:15.625 KHz(H) 50.00 Hz (V)  560 TV lines (Color),   Resolution  540 TV Lines  600 TV lines (B/W)  S/N (Y  50dB (AGC Off)  52dB (AGC Off)  signal)  0.3Lux/F1.2(Color),  Min.  0.3Lux/F1.2(Color),  ...

  • Page 21: Electrical Characteristics

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    Compression Format  H.264, MPEG‐4, MJPEG Selectable per Stream  Number of Streams  Dual Stream, Configurable  Resolution  D1, 4CIF, VGA, CIF, QCIF, QVGA  Compression FPS  25/30 fps@D1 (PAL/NTSC)  Deinterlacing  Supported (DSP)  Motion Detection  Supported  OSD  Supported (DSP)  Burnt‐in Text (Digital)  Supported (DSP)  Output  1 Loop Out (BNC connector)  Audio  Input / Output  1/1 channel  Compression Format  G.711  Function  Digital Input / Ouput  1/1 channel  RS‐485  Supported  Network  10/100 Base‐T  TCP/IP, UDP/IP, HTTP, RTSP, RTCP, RTP/UDP, RTP/TCP,  Protocol  SNTP, mDNS, UPnP, SMTP, SOCK, IGMP, DHCP,  FTP, DDNS, SSL v2/v3, IEEE 802.1X, SSH  USB 2.0  Supported  Supported (Micro SD)  SD Slot  ※ Micro SD Card is not included ...
  • Page 22 ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    VCA Presence (Included as Standard)  High Performance  Advanced Tracking Algorithm, Low False Alarm Rate  Easy to Use  Intuitive Web Browser Interface  Detection Zones  Multi‐segment Polygons and Lines  On‐screen Display  Real‐time Display of Tracking Data and Events  Stream or Analog video out  Burnt‐in Annotation  (※Analog  video  out  support  can  vary  depending  on  the  device  model and hardware version and the firmware version)  VCA Surveillance (Optional)  Camera Tampering, Direction, Stopping, Loitering, Entering,  Detection Behavior  Exiting, Appear, and Disappear Filters   3D Behavior  Perspective Corrected Size and Speed Filters  Statistics  Counting Functions and Other Statistics  Meta Data  Binary XML Format  Image Stabilization (Optional)  Electronic Stabilization  Removes Camera Sway  2010/2‐1   03A.02    22 ...

  • Page 23: Appendix (B): Power Over Ethernet

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    APPENDIX (B): POWER OVER ETHERNET The Power over Ethernet(PoE) is designed to extract power from a conventional twisted pair  Category 5 Ethernet cable, conforming to the IEEE 802.3af Power‐over‐Ethernet (PoE) standard.  IEEE 802.3af allows for two power options for Category 5 cables.  The  PoE  module  signature  and  control  circuit  provides  the  PoE  compatibility  signature  and  power  classification  required  by  the  Power  Sourcing  Equipment  (PSE)  before  applying  up  to  15W power to the port.   The high efficiency DC/DC converter operates over a wide input voltage range and provides a  regulated low ripple and low noise output. The DC/DC converter also has built‐in overload and  short‐circuit output protection.  PoE compatibility  ...

  • Page 24: Appendix (C): Dimensions

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    APPENDIX (C): DIMENSIONS 55  Front view  Top view  LOOP OUT  RESET  RS-485  DI  AUDIO  -  + C 1 C  1  Out  In  Micro SD ETHERNET  Rear view  H.264 Network Camera Right side view UNIT: mm    2010/2‐1   03A.02    24 ...

  • Page 25: Appendix (E): Trouble Shooting

    ZC‐Y11VE/ZN‐NH11VE/ZN‐NHW11VE  Installation Guide    APPENDIX (E): TROUBLE SHOOTING Checking your Firmware Firmware is software that determines the functionality of the device. One of your first actions  when troubleshooting a problem should be to check the currently installed version. The latest  version  may  contain  a  correction  that  fixes  your  particular  problem.  The  current  firmware  version in your device can be seen under Setup > About > Version.    New firmware can be downloaded at the FTP site. When you download firmware from the FTP,  your  product  will  receive  the  latest  available  functionality.  Always  read  the  upgrade  instructions and release notes available with each new release, before updating the firmware.  Please contact us to get an FTP account. ...
