Summary of Contents for Ganz ZN-PTZ500VPE

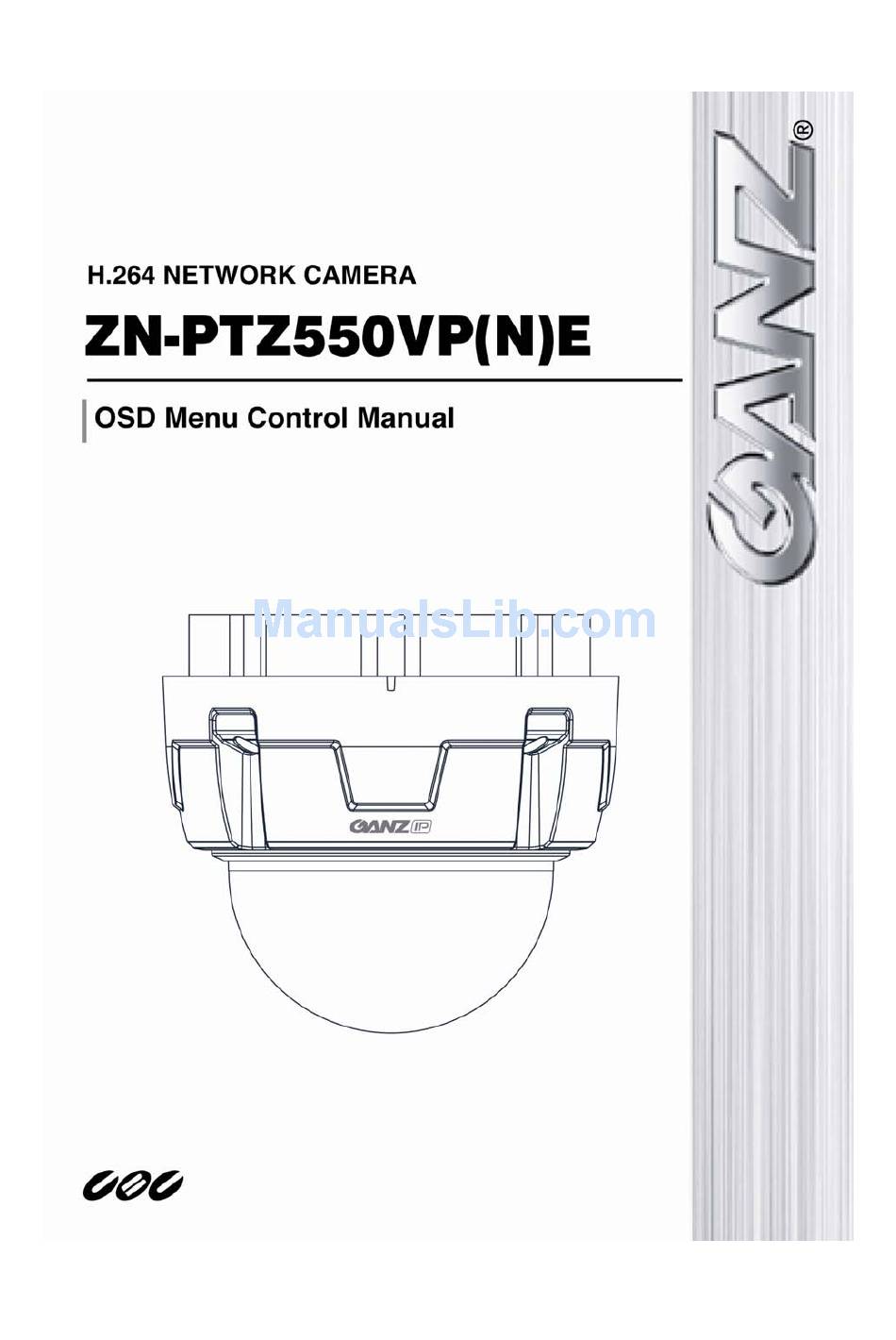

  • Page 1        ...

  • Page 2: Table Of Contents

    IPE5500 OSD Menu Control Manual  Table of Contents 1. OSD Display of Main Screen..................3 2. General Rules of Key Operation................4 3. Main Menu......................5 4. Display Setup......................6 5. Privacy Zone Mask Setup..................7 6. Camera Setup ......................9 7. Motion Setup ....................... 11 8. Preset Setup ......................14 9. Swing Setup......................17 10. Pattern Setup ..................... 18 11. Group Setup ....................... 20 12. System Initialize....................23 13. Specifications ..................... 24 2010.5‐1 03A.00    2 ...

  • Page 3: Osd Display Of Main Screen

    IPE5500 OSD Menu Control Manual    1. OSD Display of Main Screen Action Title LABEL12345       PRESET1  Preset Label  Image Flip Alarm Information F                 I:1‐‐4  CAM 1          15/4/x1/N  Camera ID  P/T/Z Information       P/T/Z  Current Pan/Tilt angle in degree, zoom magnification and a compass  Information  direction.    Camera ID  Current Camera ID(Address).    Action Title  Followings are possible Action Titles and their meaning.  "SET PRESET ×××"  When Preset ××× is stored  "PRESET ×××"  When camera reach to Preset ×××  "PATTERN ×"  When Pattern × is in action  "SWG×/PRESET ×××" When Swing × is in action  "UNDEFINED"  When undefined function is called to run    Preset Label  The Label stored for specific Preset.    Alarm Input  This information shows current state of Alarm Input. If an Input point ...

  • Page 4: General Rules Of Key Operation

    IPE5500 OSD Menu Control Manual  2. General Rules of Key Operation • The menu items surrounded with (  ) always has its sub menu.  • For all menu level, to go into sub menu, press NEAR key.  • To go to up‐one‐level menu, press FAR key.  • To move from items to item in the menu, use joystick in the Up/Down or Left/Right.  • To change a value of an item, use Up/Down of the joystick in the controller.  • Press NEAR key to save values and Press FAR key to cancel values.  2010.5‐1 03A.00    4 ...

  • Page 5: Main Menu

    IPE5500 OSD Menu Control Manual  3. Main Menu     SPEED DOME CAMERA   ------------------------ <SYSTEM INFORMATION>   <DISPLAY SETUP> <DOME CAMERA SETUP> <SYSTEM INITIALIZE>   EXIT  System Information  Displays system information and configuration.    Display Setup  Enable/Disable of OSD display on Main Screen.   Dome Camera Setup  Configure various functions of this camera.   System Initialize  Initializes system configuration and sets all data to factory default  configuration.  2010.5‐1 03A.00    5 ...

  • Page 6: Display Setup

    IPE5500 OSD Menu Control Manual  4. Display Setup DISPLAY SETUP   ------------------------   CAMERA ID   PTZ INFORMATION AUTO   ACTION TITLE AUTO   PRESET LABEL AUTO   ALARM INPUT AUTO   <SET NORTH DIRECTION>   <PRIVACY ZONE>   BACK   EXIT   This menu defines Enable/Disable of OSD display on Main Screen. If an item is set to be  AUTO, the item is displayed only when the value of it is changed. ...

  • Page 7: Privacy Zone Mask Setup

    IPE5500 OSD Menu Control Manual    5. Privacy Zone Mask Setup   PRIVACY ZONE   ------------------------   MASK NO   UNDEFINED   DISPLAY CLEAR MASK CANCEL   <EDIT MASK>   BACK   EXIT Select area in image to mask.   Mask No  [1~4]  Select Mask number. If the selected mask has already data, camera moves  as it was set.   Otherwise, “UNDEFINED” will be displayed under “Mask NO”.  Display   [ON/OFF]  Sets if camera makes mask shows or not on images.    Clear Mask  [CANCEL/OK]  Deletes data in the selected mask NO.  Privacy Zone Area Setup  ...
  • Page 8 IPE5500 OSD Menu Control Manual  Privacy Zone Size Adjustment   EDIT MASK 1   ------------------------   :ADJUST MASK WIDTH]   :ADJUST MASK HEIGHT]   [NEAR:SAVE /FAR:CANCEL]   Adjust mask size. Use joystick or arrow buttons to adjust mask size.      (Left/Right)  Adjusts mask width.      (Up/Down)  Adjusts mask height.  2010.5‐1 03A.00    8 ...

  • Page 9: Camera Setup

    IPE5500 OSD Menu Control Manual    6. Camera Setup   ZOOM CAMERA SETUP   ------------------------   FOCUS MODE SEMIAUTO   DIGITAL ZOOM   LINE LOCK   <WHITE BALANCE SETUP>   <AUTO EXPOSURE SETUP>   BACK   EXIT   Setup the general functions of zoom camera module.   Focus Mode  [AUTO/MANUAL/SEMIAUTO]  Sets camera focus mode.   SEMIAUTO Mode  This mode exchanges focus mode automatically between Manual Focus  mode and Auto Focus mode. Manual Focus mode activates in preset ...
  • Page 10 IPE5500 OSD Menu Control Manual   WB Mode  In Manual mode, Red and Blue level can be set up manually   Red Adjust   [10~60]   Blue Adjust  [10~60]  Auto Exposure Setup AE SETUP - GLOBAL ------------------------ BACKLIGHT DAY/NIGHT AUTO1 BRIGHTNESS IRIS AUTO SHUTTER NORMAL SSNR MIDDLE SENS-UP <AUTO> BACK EXIT    Backlight  [ON/OFF]  Sets Backlight Compensation   Day/Night   [AUTO1/AUTO2/DAY/NIGHT]  AUTO1 exchanges Day/Night mode faster than AUTO2.   Brightness  [0~100]  Adjusts brightness of images. Iris, Shutter Speed and Gain are adjusted  automatically in correspondence with this value.   IRIS ...

  • Page 11: Motion Setup

    IPE5500 OSD Menu Control Manual    7. Motion Setup   MOTION SETUP   ------------------------ MOTION LOCK   PWR UP ACTION   AUTO FLIP   JOG MAX SPEED 120/SEC   JOG DIRECTION INVERSE FRZ IN PRESET   <PARKING ACTION SETUP> <ALARM INPUT SETUP>   BACK  ...
  • Page 12 IPE5500 OSD Menu Control Manual   Freeze in Preset  [ON/OFF]  At start point of preset movement, camera starts freezing the image of  start point. Camera keeps displaying the image of start point during  preset movement and does not display the images which camera gets  during preset movement. As soon as camera stops at preset end point,  camera starts displaying live images which it gets at preset end point.  This function availability should be different by models.      Parking Action Setup PARKING ACTION SETUP   ------------------------   PARK ENABLE   WAIT TIME 00:10:00   PARK ACTION HOME   BACK   EXIT   If Park Enable is set to ON, camera runs assigned function automatically if there is no PTZ  command during assigned "Wait Time".   Park Enable  [ON/OFF]   Wait Time  [1 minute ~ 4 hour] ...
  • Page 13 IPE5500 OSD Menu Control Manual  Alarm Input Setup   ALARM INPUT SETUP   ------------------------ ALARM1 TYPE N.OPEN ALARM2 TYPE N.OPEN ALARM3 TYPE N.OPEN ALARM4 TYPE N.OPEN   ALARM1 ACT NOT USED   ALARM2 ACT NOT USED   ALARM3 ACT NOT USED   ALARM4 ACT NOT USED  ...

  • Page 14: Preset Setup

    IPE5500 OSD Menu Control Manual    8. Preset Setup   PRESET SETUP   ------------------------   PRESET NO. CLR PRESET CANCEL <EDIT SCENE>   <EDIT LABEL> LABEL123 CAM ADJUST GLOBAL   BACK   EXIT    Preset Number  [1~128]  If a selected preset is already defined, camera moves to pre‐defined  position and preset characteristics such as Label and Relay Outputs  show on monitor. If a selected preset is not defined, “UNDEFINED”  shows on monitor.   Clear Preset  [CANCEL/OK]  Delete current Preset data   Edit Preset Scene  Redefine current Preset scene position (i.e. PTZ).    Edit Preset Label ...
  • Page 15 IPE5500 OSD Menu Control Manual  Edit Preset Scene EDIT SCENE - PRESET 1   ------------------------   MOVE TO TARGET POSITION   [NEAR:SAVE /FAR:CANCEL]   (1) Using Joystick, move camera to desired position.  (2)  By pressing NEAR key, save current PTZ data.  (3)  Press FAR key to cancel.  Edit Preset Label EDIT LABEL - PRESET 1   ------------------------     ---------- 1234567890  ...
  • Page 16 IPE5500 OSD Menu Control Manual  If you want to use blank, choose Space character (" "). If you want to delete a character  before, use back space character (" ←").    (3) If you complete the Label editing, move cursor to "OK" and press NEAR key to save  completed label. To abort current change, move cursor to "Cancel" and press NEAR key  2010.5‐1 03A.00    16 ...

  • Page 17: Swing Setup

    IPE5500 OSD Menu Control Manual    9. Swing Setup   SWING SETUP   ------------------------   SWING NO.   1ST POS. NOT USED   2ND POS. NOT USED SWING SPEED 30/SEC CLEAR SWING CANCEL   BACK   EXIT    Swing Number  [1~8]  Selects Swing number to edit. If a selected Swing has not defined, "NOT  USED" is displayed in 1st Position and 2nd Position   1st Position  [PRESET 1~128]    2nd Position ...

  • Page 18: Pattern Setup

    IPE5500 OSD Menu Control Manual    10. Pattern Setup PATTERN SETUP   ------------------------   PATTERN NO.   UNDEFINED CLR PATTERN CANCEL   <EDIT PATTERN>   BACK   EXIT    Pattern Number  [1~4 ]  Selects Pattern number to edit.  If a selected   pattern number is not defined, "UNDEFINED" will be  displayed under selected pattern number.   Clear Pattern  [CANCEL/OK]  Deletes data in current pattern   Edit Pattern  Starts editing pattern.    Edit Pattern     (1) By using Joystick, move to start position with appropriate zoom. To start pattern ...
  • Page 19 IPE5500 OSD Menu Control Manual  (2) Move camera with joystick of controller or run preset function to memorize the path  (mostly curve path) in a selected pattern. The total memory size and the rest memory  size is displayed in the form of bar. Maximum 1200 communication commands can be  stored in a pattern.    (3) To save data and exit, press NEAR key. To cancel recording and delete record data,  press FAR key.  2010.5‐1 03A.00    19 ...

  • Page 20: Group Setup

    IPE5500 OSD Menu Control Manual    11. Group Setup   GROUP SETUP   ------------------------   GROUP NO.   UNDEFINED CLEAR GROUP CANCEL <EDIT GROUP>   BACK   EXIT    Group Number  [1~8]  Selects Group number to edit.  If a selected   Group number is not defined, "UNDEFINED" will be displayed  under selected Group number.   Clear Group  [CANCEL/OK]  Deletes data in current Group   Edit Group  Starts editing Group.    Edit Group (1) NEAR key in “NO” list to start Group setup.   ...
  • Page 21 IPE5500 OSD Menu Control Manual    (3) Set up Action, Dwell time and Option. Note that  EDIT GROUP 1   ------------------------ selected item is displayed in reverse. Move cursor    NO ACTION ### DWELL OPT   Left/Right to select items and move cursor  ------------------------   1 NONE Up/Down to change each value.    2 NONE   3 NONE  Action  [NONE/PRESET/SWING/PATTERN]    4 NONE   ###  5 NONE   ------------------------   [0 second ~ 4 minutes] ...
  • Page 22 IPE5500 OSD Menu Control Manual    (6) After finishing setting up all Actions, press FAR  EDIT GROUP 1   ------------------------ key to exit. Then cursor should be moved to “SAVE”.    NO ACTION ### DWELL OPT   Press Near key to save data.  ------------------------   1 PRESET 1 00:03 360   2 NONE   3 NONE   4 NONE   5 NONE   ------------------------   SAVE  ...

  • Page 23: System Initialize

    IPE5500 OSD Menu Control Manual    12. System Initialize   SYSTEM INITIALIZE   ------------------------   CLEAR ALL DATA   CLR DISPLAY SET   CLR CAMERA SET   CLR MOTION SET   CLR EDIT DATA   REBOOT CAMERA   REBOOT SYSTEM   BACK   EXIT  ...

  • Page 24: Specifications

    IPE5500 OSD Menu Control Manual  13. Specifications ×10    Model      Video Signal System  NTSC  PAL    CCD  1/4'' Interline Transfer CCD  811(H)×508(V)  795(H)×596(V)  Max. Pixels  410K  470K  Effective  768(H)×494(V)  752(H)×582(V)  Pixels  380K  440K  Horizontal  500 TV Line(Color), 570 TV Line(B/W)  Res.  S/N Ratio  50 dB (AGC Off)  ×10 Optical Zoom, ×10 Digital Zoom  Zoom  Focal  F1.8, f=3.8~38mm  length  Min.  0.7 Lux (Color) / 0. 02 Lux (B/W), 50  illuminatio Camera  IRE  n ...
  • Page 25 IPE5500 OSD Menu Control Manual  8 Group (20 action entities per  Group  Group)  Other  Auto Flip, Auto Parking, Power Up  Functions  Action etc.  Communic RS‐485  ation  Protocol  Pelco‐D, Pelco‐P selectable  Privacy  4 Zone  Zone  Alarm  4 Input  Input  OSD  Menu / PTZ information etc  General  Rated  DC Type : DC 12V / 0.8A  Power   AC Type : AC 24V / 0.4A  ∅115  Dome :  Dimension  ∅147.5 × 141(H) mm  Housing : Weight  about 1 Kg  Operating  0°C ~ 40°C  Temp.  * Specifications of this product can be subjected to change without notice.   ...
