- Page 1 AU-11SA V1.3 HDMI to HDMI Repeater with Audio Decoder OPERATION MANUAL...
-
Page 2: Table Of Contents
Table of Contents Introduction Features Package Contents Operation Controls and Functions Front Panel Diagram Rear Panel Diagram Connection Diagram Specifications Finden Sie ab Seite 7. -
Page 3: Introduction
1. Introduction The AU-11SA is an advanced solution for HDMI to HDMI repeating with Audio decoding. It is compatible with v1.3 HDMI specifications, a cutting-edge technology which defines the transfer of Deep Colour (12 bits/colour) video with a high bandwidth up to 225MHz. The AU-11SA also boasts signal amplification and equalization of the signal at the output. -
Page 4: Operation Controls And Functions

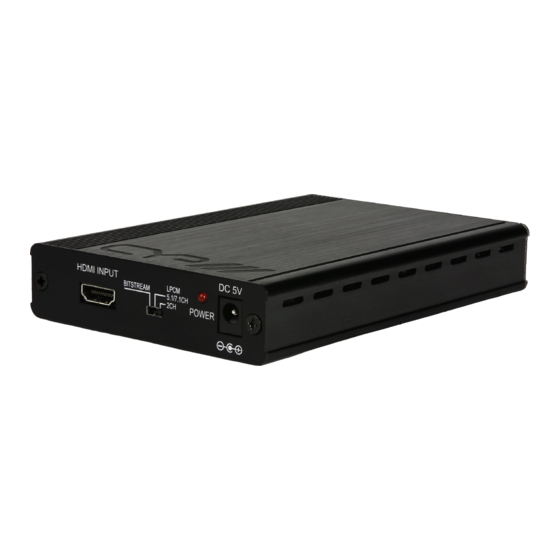

4. Operation Controls and Functions 4.1 Front Panel DC 5V HDMI INPUT LPCM BITSTREAM 5.1/7.1CH POWER 1. HDMI input: Connect the HDMI input port to the HDMI output port of your source equipment such as DVD player or set-top-box. 2. Audio selection switch: To switch between Bitstream/LPCM7.1/5.1/LPCM2 channels. -
Page 5: Rear Panel Diagram
4.2 Rear Panel FL/FR LFE/FC RL/RR RLC/RRC HDMI OUT MULTI CHANNEL OUT OPTICAL OUT 1. HDMI output: Connect the HDMI output port to the HDMI input port of your display. NOTE THE HDMI OUTPUT MUST BE CONNECTED. 2. Multi channel output: Connect the audio channel output to the input of your amplifier equipment and follow the amplifiers connection instructions. -
Page 6: Connection Diagram
5. Connection Diagram 6. Specifications Input Port 1 x HDMI LPCM 7.1, 5.1 or 2 channels and Bitstream (Dolby HDMI input Audio Format TrueHD, Dolby Digital Plus and DTS-HD Master Audio) Output Port 1 x HDMI LPCM 7.1, 5.1 or 2 channels and Bitstream (Dolby HDMI Output Audio Formats TrueHD, Dolby Digital Plus and DTS-HD Master Audio) - Page 7 Notes: Page 5...
- Page 8 www.cypeurope.com Page 6...
- Page 9 AU-11SA V1.3 HDMI zu HDMI Repeater/ Verstärker mit Audio Decoder Bedienungsanleitung Page 7...
- Page 10 Inhaltsverzeichnis Einleitung Funktionen Lieferumfang Bedienelemente und Anschlüsse Darstellung der Frontansicht Darstellung der Rückseite Anschlussschema Spezifikationen Page 8...
-
Page 11: Einleitung
Audio Decoder. Es unterstützt die HDMI 1.3 Spezifikationen, eine innovative Technologie, welche die Übertragung einer Farbtiefe von 12 bits/ Farbe mit einer hohen Frequenz von bis zu 225 MHz zulässt. Der AU-11SA entzerrt und verstärkt das Ausgangssignal. Der Audio Ausgang unterstützt unkomprimierte analoge LPCM 7.1 Signale und den neuen verlustfrei komprimierten digitalen Bitstream (Dolby... -
Page 12: Bedienelemente Und Anschlüsse
4. Bedienelemente und Funktionen 4.1 Darstellung der Frontansicht DC 5V HDMI INPUT LPCM BITSTREAM 5.1/7.1CH POWER 1. HDMI Eingang: Verbinden Sie den HDMI Eingang des Verstärkers und den HDMI Ausgang des Endgerätes ( DVD Player, Digitalempfänger) über ein HDMI Kabel. 2. -
Page 13: Darstellung Der Rückseite
4.2 Darstellung der Rückseite FL/FR LFE/FC RL/RR RLC/RRC HDMI OUT MULTI CHANNEL OUT OPTICAL OUT 1. HDMI Ausgang: Verbinden Sie den Ausgang des Repeaters über ein HDMI Kabel mit dem Endgerät (z. B. Fernseher). Hinweis: Der HDMI Ausgang muss verbunden sein. 2. -
Page 14: Anschlussschema
5. Anschlussschema 6. Spezifikationen Eingangsport 1 x HDMI LPCM 7.1, 5.1 oder 2 Kanal und Bitstream (Dolby HDMI Eingang Audio Format TrueHD, Dolby Digital Plus und DTS-HD Master Audio) Ausgangsport 1 x HDMI LPCM 7.1, 5.1 oder 2 Kanal und Bitstream (Dolby HDMI Ausgang Audio Format TrueHD, Dolby Digital Plus und DTS-HD Master Audio) - Page 15 Notizen: Page 13...
- Page 16 www.cypeurope.com Page 14...
