Modes 4, 5, Chart (Spanish); Modos (Funciones) 4,5,6, Grafica - Power Probe III Instruction Manual

Modo # 4 – Modo Pico a Pico: El modo pico a pico mide la diferencia entre los nivele o picos de voltaje entre positivo y negativo
dentro de un periodo de tiempo de 1 segundo. Por ejemplo; con esta función se puede medir y monitorear los diodos rectificado-
res en un sistema de carga mientras el motor esta andando. La lectura de pico a pico le ofrecerá al técnico los datos necesarios
para determinar si los diodos rectificadores están defectuosos o no. Cuando se realizan pruebas a un sistema de carga que esta
operando normalmente, usualmente obtendremos lecturas de pico a pico por debajo de 1 voltio. Si tenemos diodos rectificadores
defectuosos, las lecturas de pico a pico estarán por encima de 1 voltio y posiblemente por encima de 3 voltios. Cuando probamos
en el "Modo de Pico a Pico" la pantalla mostrara la actividad de circuitos tales como los de inyectores, captadores magnéticos de
un distribuidor, sensores de árbol de levas y cigüeñal, sensores de oxigeno, sensores de velocidad del as ruedas, sensores de
efecto 'Hall', mide el voltaje en retroceso (flyback voltage) de los inyectores para encontrar el problema rápidamente.
Modo # 5 – Estableciendo los Limites para la Detección de Pico a Pico en el "Modo Power Probe" (Modo # 1) Este modo es
utilizado únicamente para establecer los limites de voltaje en el "Modo Power Probe" para la detección de Pico a Pico y Monitoreo
de Señal. Para establecer los niveles limites para la detección de pico a pico en el "Modo Power Probe", oprima y mantenga
oprimido el botón de modos (funciones) por 1 segundo hasta escuchar el tono (bip) auditivo. Repita este paso una, dos, tres,
cuatro veces y/o hasta que observe que se muestran símbolos positivos (+) y negativos (-) alternados en la parte izquierda
inferior de la pantalla (LCD). En este momento puede proceder a acodar (oprimir rápido y momentáneamente) botón de modos
(funciones) mientras va observando la selecciones de niveles limites.
Los limites de de voltaje pico a pico incrementaran en forma circular desde 0.2, hasta 0.5 , hasta 1.0, hasta 2.0, hasta 5.0, hasta
10.0, hasta 50.0, y regresa 0.2 nuevamente. Un instalador de audio encontraría conveniente establecer el limite a 0.2V.
Una vez ha escogido su voltaje limite, nuevamente oprima y mantenga oprimido el botón de modos (funciones) hasta que
escuche el tono (bip) auditivo. Esto le permite regresar al "Modo Power Probe" (Modo # 1). Usted sabrá cuando a regresado al
"Modo Power Probe" cuando vea la pantalla (LCD) irse en blanco y/o mostrando el "Símbolo de Bocina" en la parte derecha
inferior.
Navegación
Cuando el Power Probe III
es conectado inicialmente a
la batería de los vehículos
o a una fuente de energía
de 12 – 42 voltios, este
entra en el modo # 1
automáticamente.
Para entrar en el modo
#2 presione y mantenga
oprimido el botón de Modos
hasta escuchar un (bip) de
tono bajo.
Para entrar al modo #3 presione
y mantenga oprimido el botón de
Modos hasta escuchar un (bip)
de tono alto.
Para entrar al modo #5 presione
y mantenga oprimido el botón de
Modos hasta escuchar un (bip)
de tono medio.
Para entrar al modo #5 presione
y mantenga oprimido el botón de
Modos hasta escuchar un (bip)
de tono medio.
Para egresar al Modo #1
presione y mantenga oprimido el
botón de Modos hasta escuchar
un (bip) de tono alto a uno bajo.

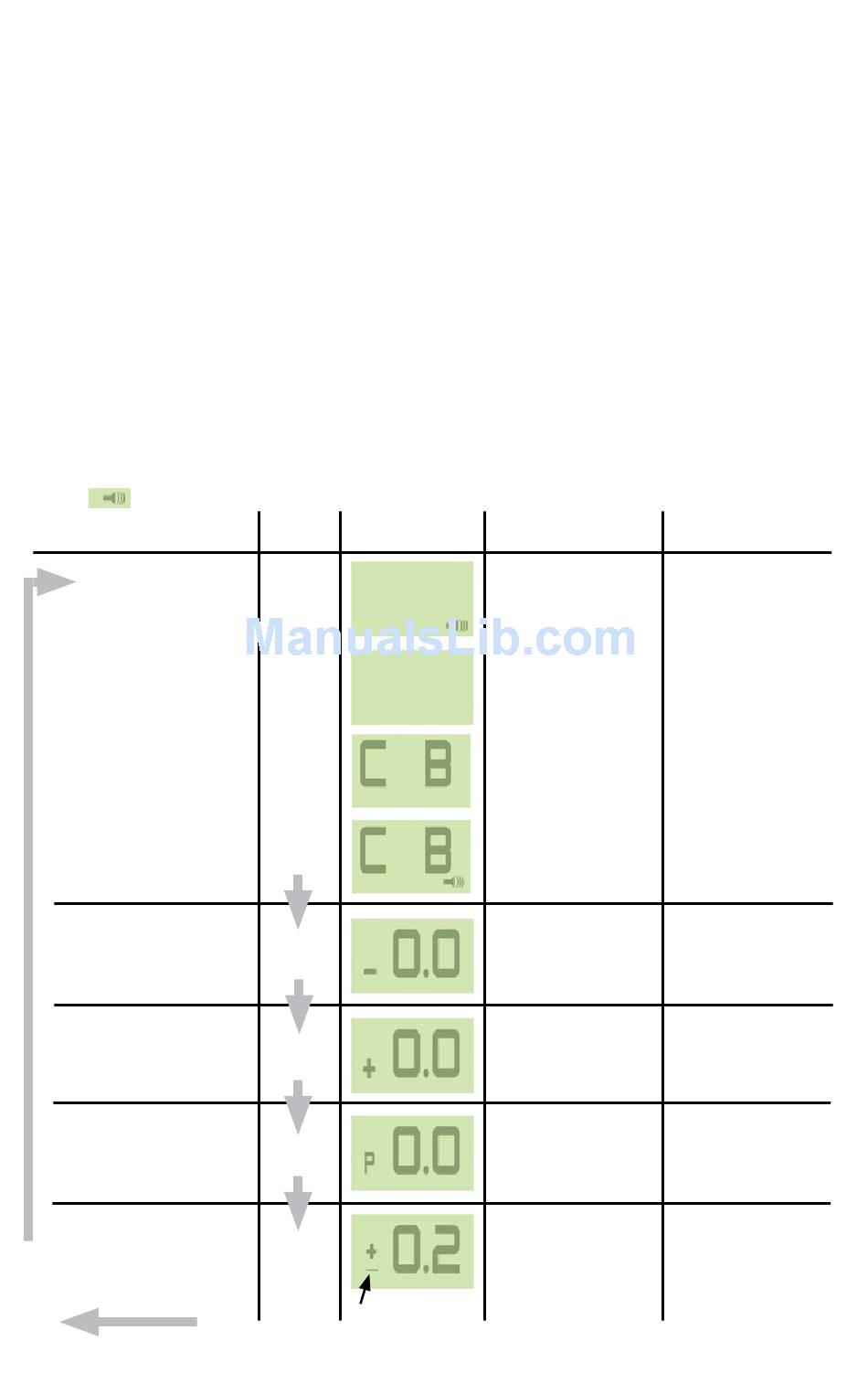

Modo # Pantalla
#1
#2
#3
#4
#5
Activamente
alternando ente + a
- a +, etc.
15
Modo/Función
Modo Power Probe:
con tono auditivo activo
Modo Power Probe:
con tono auditivo inactivo
Modo Power Probe:
con el cortacircuito
abierto y tono auditivo
inactivo
Modo Power Probe:
con el cortacircuito
abierto y tono auditivo
activo
Modo Pico a Pico
Negativo
Modo Pico a Pico
Positivo
Modo Pico a Pico
Modo para Ajuste
de Limites de Pico a
Pico: Detecta los pico
a Pico en el Modo
power Probe.
Salida
Muestra el promedio
de voltaje C.D. (D.C.)
Muestra el voltaje
C.A.(A.C.) de Pico a
Pico cuando el voltaje
es mayor al estab-
lecido en los Limites
del Modo #5
Limitado a 65 Voltios
Captura la
transición Negativa
más alta del voltaje.
Captura la transición
Negativa más alta del
voltaje.
Muestra la diferencia
entre el voltaje de
Pico a Pico.
Establece los Niveles
Limites de Pico a Pico
en el Modo #1 most-
rando la transición
entre D.C. (C.D.) a
A.C. (C.A.)
