t
"SMArt" r
He
When first powered up, the "SMART" receiver will cycle through a self-test. It will beep low,
high, low, high and the LEDs will alternate accordingly. The unit is now ready to receive a signal

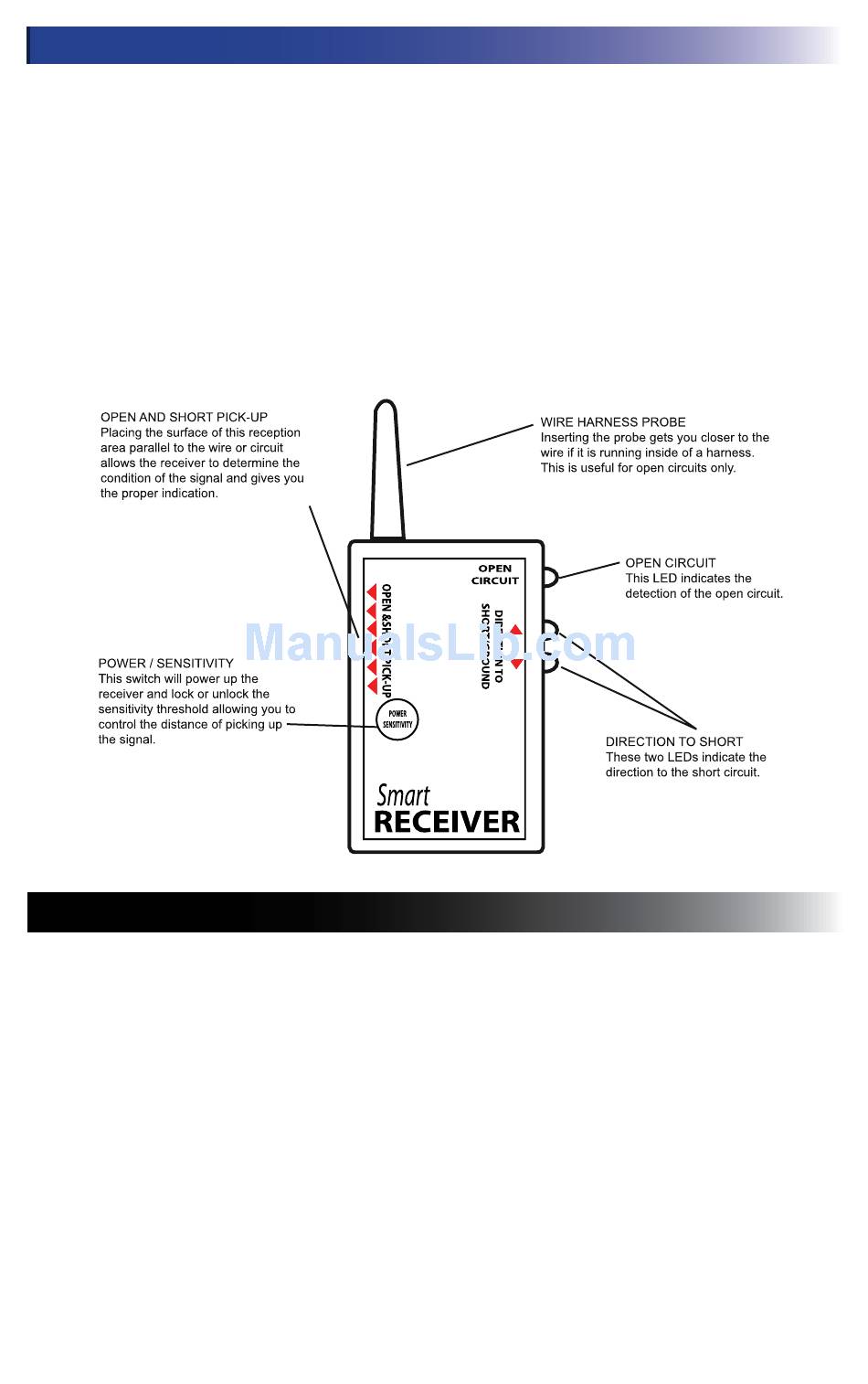

from the transmitter. The left side of the "SMART" receiver contains the reception area or pick-
up side. You are to place this side in range of the transmitting circuit. The "SMART" receiver
will pick up the signal and determine if it is open or shorted. The receiver will beep repeatedly
and increase in rate the closer you get to the signal. You can also place the pick-up on the yellow
self-test area of the SMART transmitter to test the signal.
The DIRECTION TO SHORT indicator shows you the direction to ground. The OPEN CIR-
CUIT indicator shows you that you are detecting an open circuit. In the case of an open circuit
being buried and shielded inside of a wire harness, the WIRE HARNESS PROBE aids you in
probing into the harness to get you closer to the open wire. For longer battery life, the "SMART"
receiver has an automatic 30 second shut-off when it is not receiving a signal.
e
r
"SMArt"
l
eceptor
Cuando se energiza inicialmente, el receptor "SMART" pasa por un ciclo de auto prueba. Har·
un sonido "Bip" bajo, alto, bajo, alto, y los LED's alternaran respectivamente. La unidad estar·
entonces lista para recibir señales del transmisor El lado izquierdo del receptor "SMART"
contiene un área de recepción o lado captador. Usted a de poner este lado dentro de alcance
del circuito transmisor. El receptor "SMART" captara la señal y determinara si es una apertura
o corto. El receptor comenzara su sonido "Bip" repetidamente y aumentará el numero de
repeticiones segán usted se acerca a la señal. Usted también puede poner el captador en el área
amarilla de auto prueba del transmisor "SMART" para probar la señal.
El indicador de DIRECCION al CORTO le muestra a usted la dirección a tierra.
El indicador de CIRCUITO ABIERTO le muestra a usted que esta detectando un circuito
abierto.
En caso que un circuito abierto este enterrado o acorazado dentro del arnés del alambrado, la
SONDA DE ALAMBRADO DE ARNES lo ayudara a usted sondear dentro del arnés para
acercarlo al alambre abierto.
Para alargar la vida de la bateria, el receptor "SMART" tiene una función de apagado au-
tomático en 30 segundos cuando no esta recibiendo una señal.
eceiver
20
