6D SERVOLINER

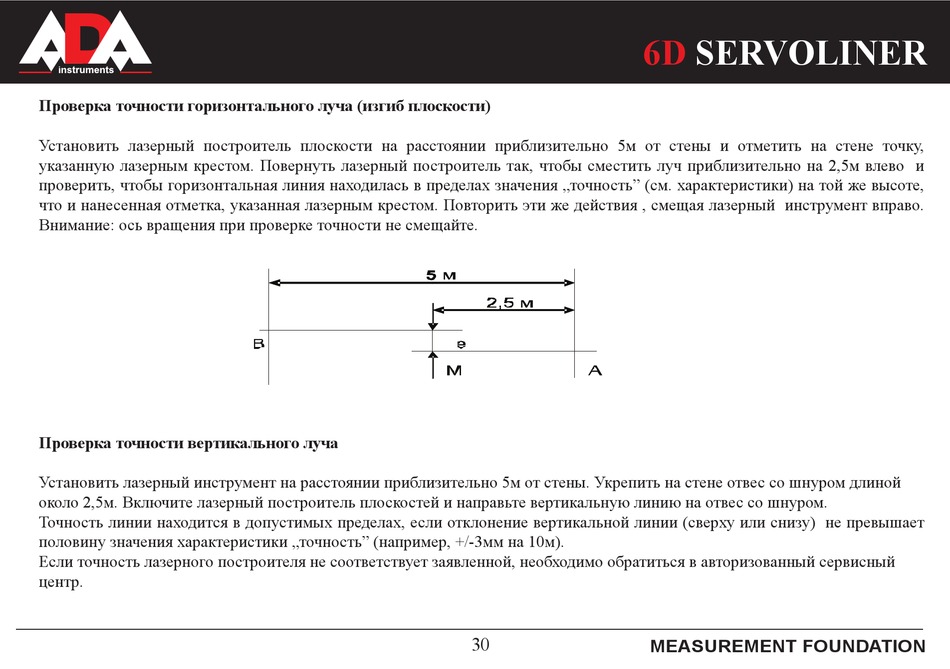

Проверка точности горизонтального луча (изгиб плоскости)
Установить лазерный построитель плоскости на расстоянии приблизительно 5м от стены и отметить на стене точку�
указанную лазерным крестом. Повернуть лазерный построитель так� чтобы сместить луч приблизительно на 2�5м влево и
проверить� чтобы горизонтальная линия находилась в пределах значения „точность" (см. характеристики) на той же высоте�
что и нанесенная отметка� указанная лазерным крестом. Повторить эти же действия � смещая лазерный инструмент вправо.
Внимание: ось вращения при проверке точности не смещайте.
Проверка точности вертикального луча
Установить лазерный инструмент на расстоянии приблизительно 5м от стены. Укрепить на стене отвес со шнуром длиной
около 2�5м. Включите лазерный построитель плоскостей и направьте вертикальную линию на отвес со шнуром.
Точность линии находится в допустимых пределах� если отклонение вертикальной линии (сверху или снизу) не превышает
половину значения характеристики „точность" (например� ��/-3мм на 10м).
Если точность лазерного построителя не соответствует заявленной� необходимо обратиться в авторизованный сервисный
центр.
