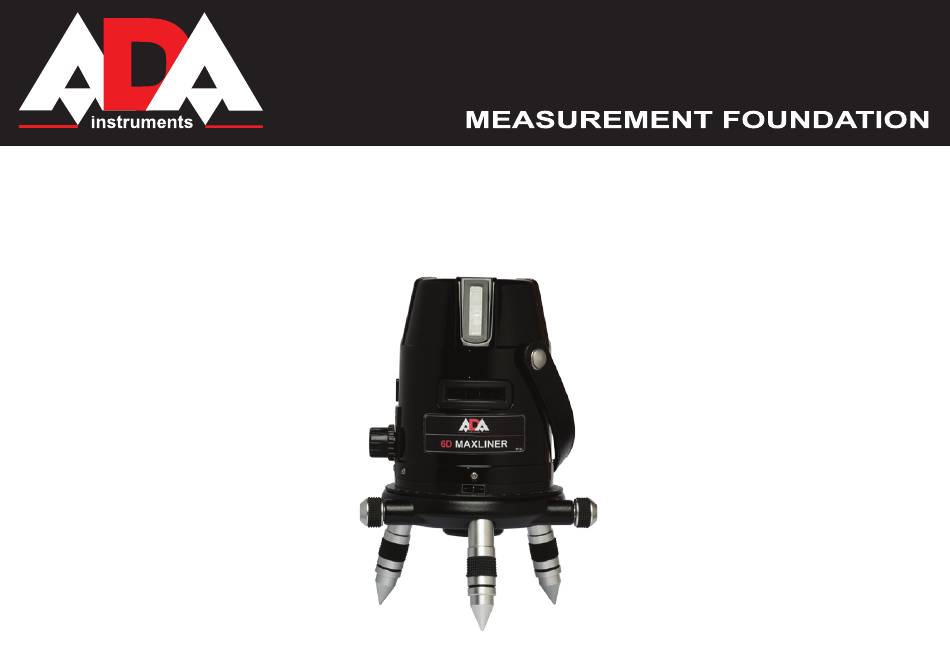

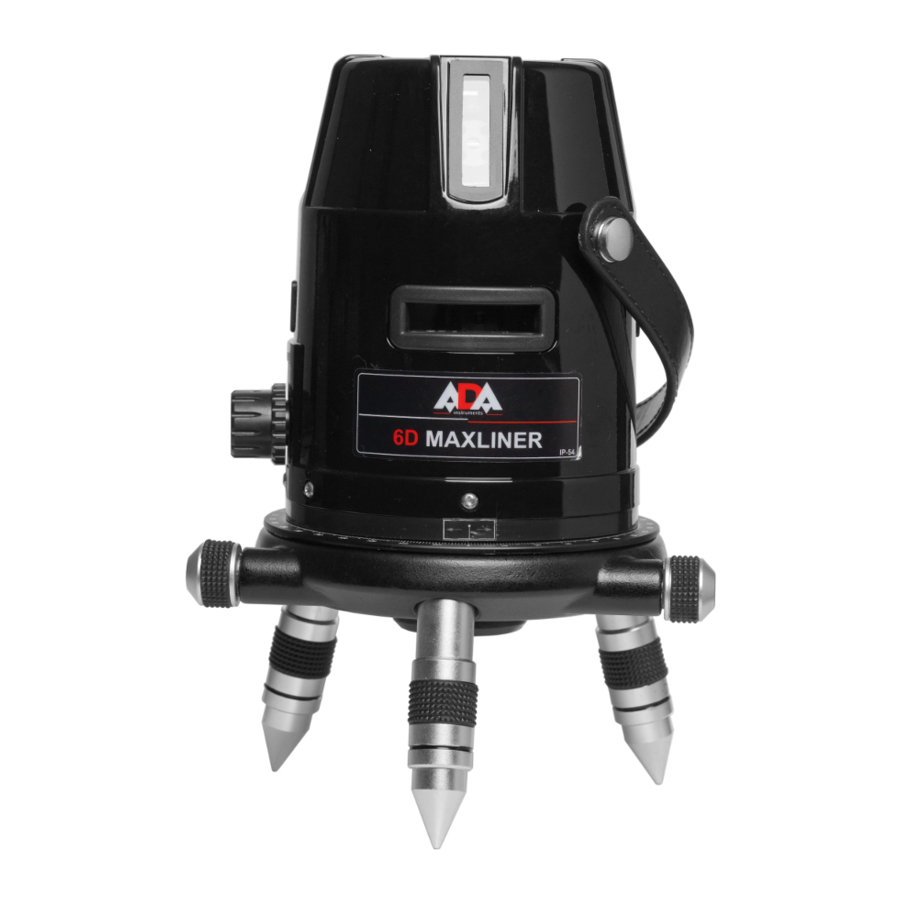

- Page 1 Руководство по эксплуатации Линейный лазерный нивелир Модель: 6D MAXLINER Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
-
Page 2: Table Of Contents
MAXLINER Оглавление 1. Комплект поставки ............3 2. -
Page 3: Комплект Поставки
блок питания, зарядное устройство, руководство по эксплуатации. Применение лазерного построителя плоскостей Лазерный построитель плоскостей - это тип лазерных нивелиров. С помощью ADA 6D MAXLINER Вы можете быстро провести вертикальную и горизонтальную разметку для работ внутри помещения и на улице. Технические данные... -
Page 4: Функциональные Характеристики Прибора
MAXLINER Функциональные характеристики прибора 1. 4 вертикальные линии (V), 3 горизонтальные (Н), точка отвеса (D). 2. Прибор предназначен для работ внутри помещений и на улице. Приемник может применяться в радиусе до 50 м - для работы на улице. 3. Компенсатор для быстрого самовыравнивания ±3.5° 4. -
Page 5: Лазерные Плоскости
MAXLINER Лазерные плоскости Линия на потолке Горизонтальная плоскость Линия на полу Точка отвеса MEASUREMENT FOUNDATION... -
Page 6: Свойства
MAXLINER Свойства Клавишная панель Вертикальное окно излучателя Горизонтальное окно излучателя Ручка для транспортировки Поворотный винт Крышка батарейного отсека Регулируемые ножки Окно излучателя отвеса Замок компенсатора MEASUREMENT FOUNDATION... -
Page 7: Клавишная Панель
MAXLINER Клавишная панель Индикатор включения H- включатель/переключатель/выключатель горизонтальных излучателей V- включатель/переключатель/выключатель вертикальных излучателей Включатель режима работы с приемником Индикатор режима работы с приемником Пузырьковый уровень с подсветкой MEASUREMENT FOUNDATION... -
Page 8: Использование Лазерного Построителя Плоскостей
MAXLINER Использование лазерного построителя плоскостей 1. Снимите крышку батарейного отсека. Вставьте 3 алкалиновые батарейки. Соблюдайте полярность. Закройте крышку батарейного отсека. 2. Установите прибор на пол или на штатив. Если вы используете штатив, установите основание прибора на штатив и вкрутите винт штатива в центровочное отверстие. 3. -
Page 9: Проверка Точности Лазерного Построителя Плоскости
MAXLINER Проверка точности лазерного построителя плоскости Проверка точности лазерного построителя плоскости (наклон плоскости) Установить лазерный инструмент точно посередине между двух стен, находящихся приблизительно на расстоянии 5м друг от друга. Включите лазерный построитель плоскостей. Отметить на стене точку, указанную лазерным крестом. Повернуть лазерный... - Page 10 MAXLINER Пример: При проведении проверки лазерного построителя плоскостей, разница: {а1-а2} �5 мм и {b1-b2} � 7 мм. Таким �5 мм и {b1-b2} � 7 мм. Таким и {b1-b2} � 7 мм. Таким и {b1-b2} � 7 мм. Таким {b1-b2} � 7 мм. Таким �...
-
Page 11: Проверка Точности Горизонтального Луча
MAXLINER Проверка точности горизонтального луча (изгиб плоскости) Установить лазерный построитель плоскости на расстоянии приблизительно 5м от стены и отметить на стене точку, указанную лазерным крестом. Повернуть лазерный построитель так, чтобы сместить луч приблизительно на 2,5м влево и проверить, чтобы горизонтальная линия находилась в пределах значения „точность” (см. характеристики) на той же высоте, что... -
Page 12: Уход За Устройством
MAXLINER Уход за устройством Пожалуйста, бережно обращайтесь с прибором • После использования протирайте прибор мягкой тряпкой. При необходимости смочите • тряпку водой. Если прибор влажный, осторожно вытрите его на сухо. Прибор можно убирать в кейс только • сухим! При транспортировке убирайте прибор в кейсе. •... -
Page 13: Электромагнитная Совместимость
MAXLINER Электромагнитная совместимость (EMC) не исключено, что работа лазерного построителя плоскостей может повлиять на работу других • устройств (например, системы навигации); на работу лазерного построителя плоскостей может повлиять работа других приборов (например, • интенсивное электромагнитное излучение от промышленного оборудования или радиоприборов). Предупредительные... -
Page 14: Инструкция По Безопасности
MAXLINER Инструкция по безопасности Пожалуйста, следуйте инструкциям, которые даны в руководстве пользователей. Не смотрите на лазерный луч. Лазерный луч может повредить глаза, даже если вы смотрите на него с большого расстояния. Не направляйте лазерный луч на людей или животных. Лазер должен быть установлен выше уровня глаз. Используйте... -
Page 15: Освобождение От Ответственности
MAXLINER Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или аналогичную модель бесплатно. Гарантийные обязательства также распространяются и на запасные части. В случае дефекта, пожалуйста, свяжитесь с дилером, у которого вы приобрели прибор. Гарантия не распространяется на... - Page 16 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 17 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 12 месяцев со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся следствием...
- Page 18 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ______________________...
- Page 19 MAXLINER Operating manual Line laser level Model: 6D MAXLINER Manufacturer Address: WWW. ADAINSTRUMENTS.COM...
- Page 20 MAXLINER Table of contents 1. Kit ..............21 2.
-
Page 21: Kit
ADA 6D MAXLINER, aluminum carrying case, laser gkasses, rechargeable batteries, target plate, power unit, charger, operating manual. Applications Laser cross level is a type of laser levels. With ADA 6D MAXLINER you can take horizontal and vertical marking. You can use the instrument inside and outside. Spesiications... -
Page 22: Functional Description
MAXLINER Functional description 1. The horizontal and vertical are separate button, it could make switches has more longer life span. 2. Can be used for indoor or outdoor, when using for outdoor, the receiver during the work can be used up to 50m of radius. 3. -
Page 23: Laser Lines
MAXLINER Laser lines MEASUREMENT FOUNDATION... -
Page 24: Features
MAXLINER Features Switchboard Vertical laser windows Horizontal laser windows Carrying belt Fine adjustment switch Battery cover Leveling screw Down point laser � � mounting thread for tripod Compensator clamp MEASUREMENT FOUNDATION... -
Page 25: Keypad
MAXLINER Keypad Power LED Horizontal switch Vertical switch Detector switch Detector LED Bubble level with illumination MEASUREMENT FOUNDATION... -
Page 26: Operation
MAXLINER Operation Take out the battery lid. According the sign “ + ,-”, insert 3 alkaline batteries or rechargeable batteries to the battery socket, then “ + ,-”, insert 3 alkaline batteries or rechargeable batteries to the battery socket, then insert 3 alkaline batteries or rechargeable batteries to the battery socket, then cover the battery lid. -
Page 27: To Check The Accuracy Of Cross Line Laser
MAXLINER To check the accuracy of cross line laser To check the accuracy of cross line laser (slope) Set up the instrument between two walls, the distance is 5 m.Turn on the Cross Line Laser and mark the point of cross laser line on the wall. -
Page 28: To Check Level
MAXLINER To check level Choose a wall and set laser 5M away from the wall. Turn on the laser and cross laser line is marked A on the wall. Find another point M on the horizontal line, the distance is around 2.5m. Swivel the laser, and another cross point of cross laser line is marked B. Please note the distance of B to A should be 5m. -
Page 29: To Check Plumb
MAXLINER To check plumb Choose a wall and set laser 5m away from the wall. Mark point A on the wall, please note the distance from point A to ground should be 3m. Hang a plumb line from A point to ground and ind a plumb point B on ground. Turn on the laser and make the vertical laser line meet the point B, along the vertical laser line on the wall and measure the distance 3m from point B to another point C. -
Page 30: Electromagnetic Acceptability
MAXLINER Electromagnetic acceptability (EMC) It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation systems); • will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial facilities or radio transmitters). • Laser class 2 warning labels on the laser instrument. MEASUREMENT FOUNDATION... -
Page 31: Laser Classiication
MAXLINER Laser classiication The instrument is a laser class 2 laser product accortding to DIN IEC 60825-1:2007. It is allowed to use unit without further safety precautions. Safety instructions Please follow up instructions given in operators’ manual. Do not stare into beam. Laser beam can lead to eye injury (even from greater distances). Do not aim laser beam at persons or animals. -
Page 32: Exceptions From Responsibility
MAXLINER to this product if it has been misused, abused or altered. Withiut limiting the foregoing, leakage of the battery, bending or dropping the unit are presumed to be defects resulting from misuse or abuse. Exceptions from responsibility The user of this product is expected to follow the instructions given in operators’ manual. Although all instruments left our warehouse in perfect condition and adjustment the user is expected to carry out periodic checks of the product’s accuracy and general performance. - Page 33 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modiications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.
- Page 34 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 12 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by oficial importer.
-
Page 35: Appendix 1- "Certiicate Of Acceptance And Sale
Certiicate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment... - Page 36 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
