(2) Montez les 3 vis.
(3) Fixez le revêtement du câble.
(4) Mettez en place de la grille d'admission.
ATTENTION
x Installez le panneau avant et la grille d'admission
solidement. Si l'installation n'est pas parfaite, le panneau
avant et la grille d'admission risquent de tomber et de
blesser quelqu'un.

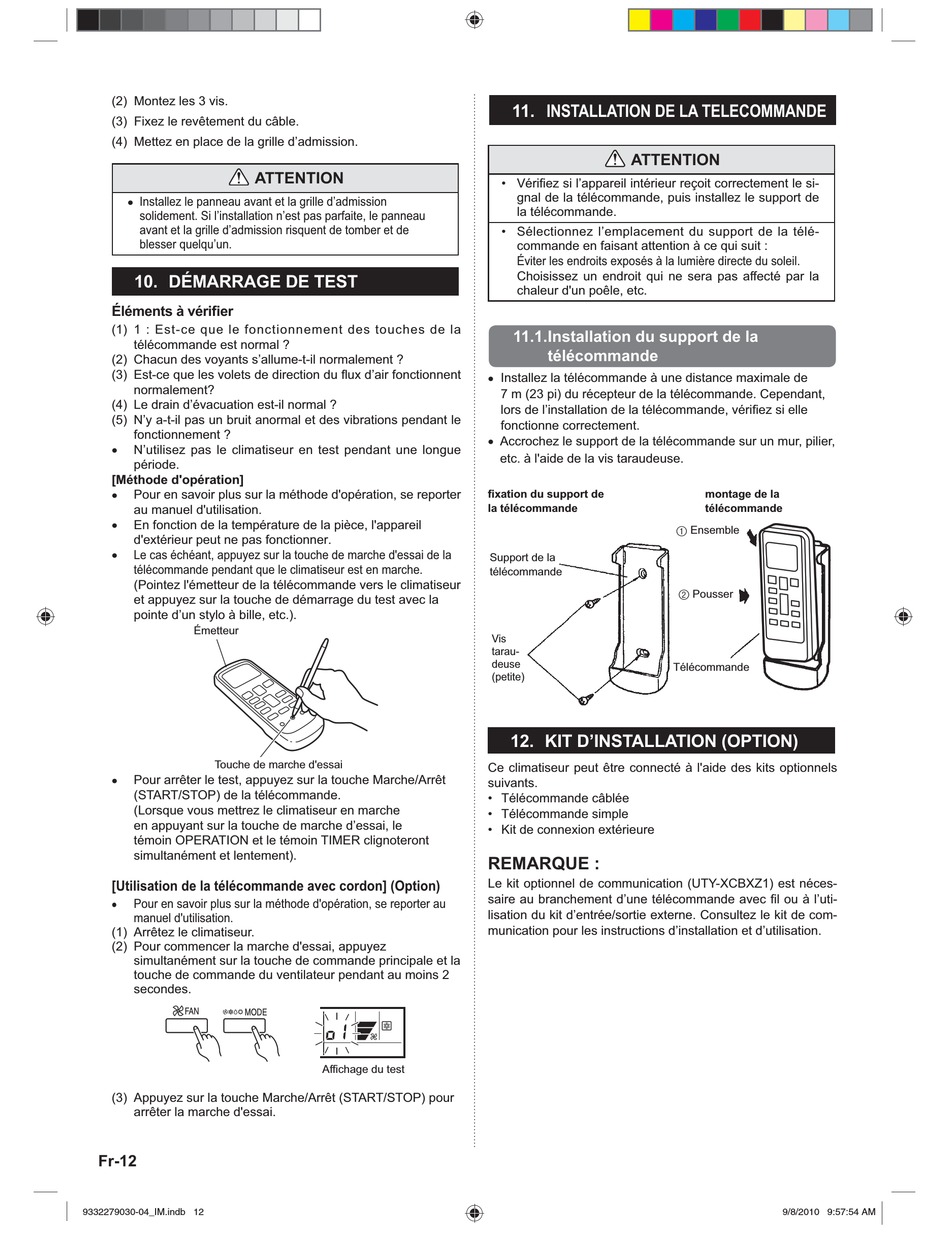

10. DÉMARRAGE DE TEST
Éléments à véri¿ er
(1) 1 : Est-ce que le fonctionnement des touches de la
télécommande est normal ?
(2) Chacun des voyants s'allume-t-il normalement ?
(3) Est-ce que les volets de direction du À ux d'air fonctionnent
normalement?
(4) Le drain d'évacuation est-il normal ?
(5) N'y a-t-il pas un bruit anormal et des vibrations pendant le
fonctionnement ?
x
N'utilisez pas le climatiseur en test pendant une longue
période.
[Méthode d'opération]
x
Pour en savoir plus sur la méthode d'opération, se reporter
au manuel d'utilisation.
x
En fonction de la température de la pièce, l'appareil
d'extérieur peut ne pas fonctionner.
x
Le cas échéant, appuyez sur la touche de marche d'essai de la
télécommande pendant que le climatiseur est en marche.
(Pointez l'émetteur de la télécommande vers le climatiseur
et appuyez sur la touche de démarrage du test avec la
pointe d'un stylo à bille, etc.).
Émetteur
Touche de marche d'essai
x
Pour arrêter le test, appuyez sur la touche Marche/Arrêt
(START/STOP) de la télécommande.
(Lorsque vous mettrez le climatiseur en marche
en appuyant sur la touche de marche d'essai, le
témoin OPERATION et le témoin TIMER clignoteront
simultanément et lentement).
[Utilisation de la télécommande avec cordon] (Option)
x
Pour en savoir plus sur la méthode d'opération, se reporter au
manuel d'utilisation.
(1) Arrêtez le climatiseur.
(2) Pour commencer la marche d'essai, appuyez
simultanément sur la touche de commande principale et la
touche de commande du ventilateur pendant au moins 2
secondes.
(3) Appuyez sur la touche Marche/Arrêt (START/STOP) pour
arrêter la marche d'essai.
Fr-12
9332279030-04_IM.indb 12
9332279030-04_IM.indb 12
• Véri¿ ez si l'appareil intérieur reçoit correctement le si-
• Sélectionnez l'emplacement du support de la télé-
x Installez la télécommande à une distance maximale de
7 m (23 pi) du récepteur de la télécommande. Cependant,
lors de l'installation de la télécommande, véri¿ ez si elle
fonctionne correctement.
x Accrochez le support de la télécommande sur un mur, pilier,
etc. à l'aide de la vis taraudeuse.
¿ xation du support de
la télécommande
Support de la
télécommande
Vis
tarau-
deuse
(petite)
Ce climatiseur peut être connecté à l'aide des kits optionnels
suivants.
• Télécommande câblée
• Télécommande simple
• Kit de connexion extérieure
REMARQUE :
Le kit optionnel de communication (UTY-XCBXZ1) est néces-
saire au branchement d'une télécommande avec ¿ l ou à l'uti-
lisation du kit d'entrée/sortie externe. Consultez le kit de com-
munication pour les instructions d'installation et d'utilisation.
]
Affichage du test

11. INSTALLATION DE LA TELECOMMANDE

ATTENTION
gnal de la télécommande, puis installez le support de
la télécommande.
commande en faisant attention à ce qui suit :
Éviter les endroits exposés à la lumière directe du soleil.
Choisissez un endroit qui ne sera pas affecté par la
chaleur d'un poêle, etc.
11.1. Installation du support de la
télécommande
1 Ensemble
2 Pousser
Télécommande

12. KIT D'INSTALLATION (OPTION)

montage de la
télécommande
