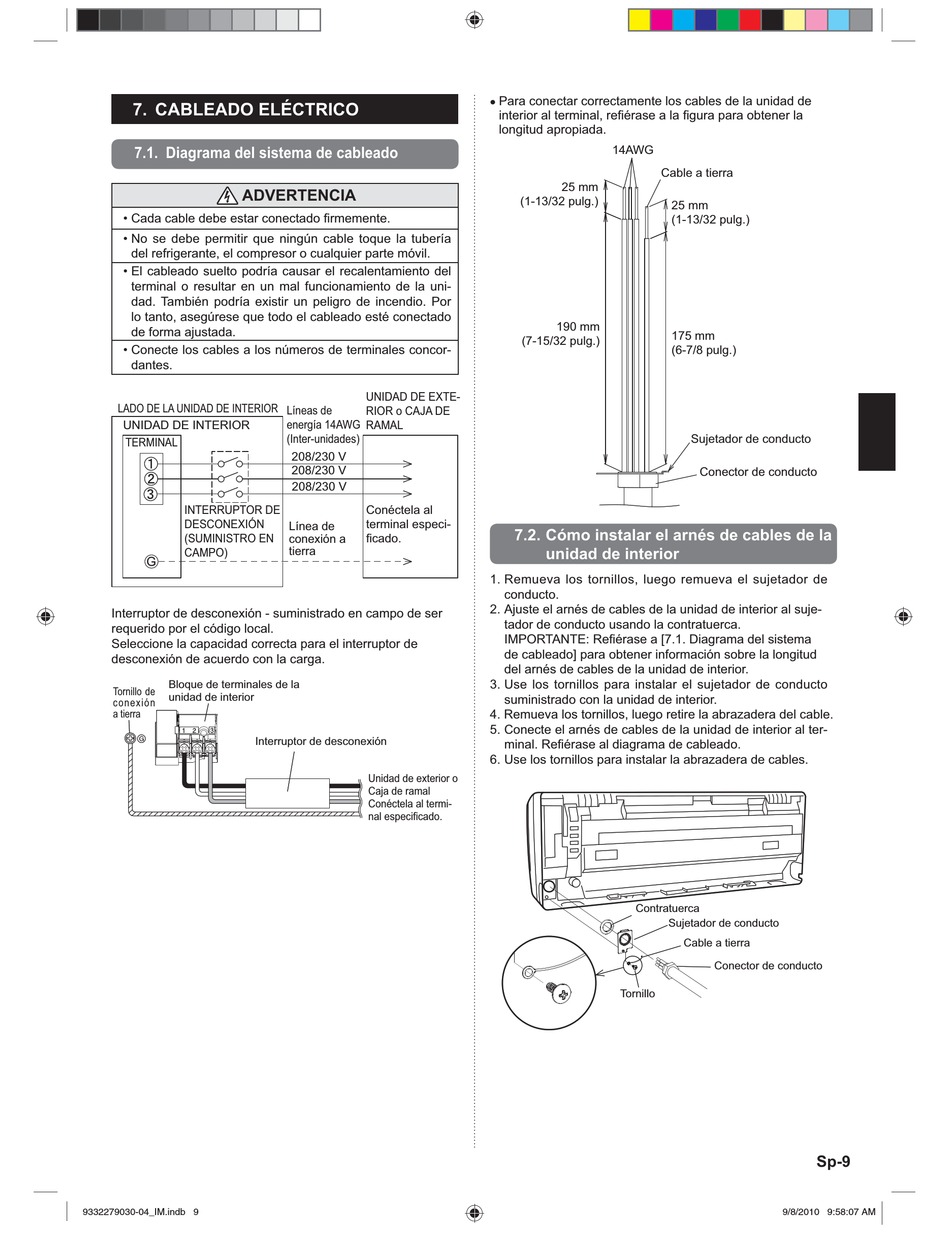

7. CABLEADO ELÉCTRICO

7.1. Diagrama del sistema de cableado

ADVERTENCIA
• Cada cable debe estar conectado ¿ rmemente.
• No se debe permitir que ningún cable toque la tubería
del refrigerante, el compresor o cualquier parte móvil.
• El cableado suelto podría causar el recalentamiento del
terminal o resultar en un mal funcionamiento de la uni-
dad. También podría existir un peligro de incendio. Por
lo tanto, asegúrese que todo el cableado esté conectado
de forma ajustada.
• Conecte los cables a los números de terminales concor-
dantes.
LADO DE LA UNIDAD DE INTERIOR
UNIDAD DE INTERIOR
TERMINAL
INTERRUPTOR DE
DESCONEXIÓN
(SUMINISTRO EN
CAMPO)
Interruptor de desconexión - suministrado en campo de ser
requerido por el código local.
Seleccione la capacidad correcta para el interruptor de
desconexión de acuerdo con la carga.
Bloque de terminales de la
Tornillo de
unidad de interior
conexión
a tierra
Interruptor de desconexión
9332279030-04_IM.indb 9
9332279030-04_IM.indb 9
UNIDAD DE EXTE-
Líneas de
RIOR o CAJA DE
energía 14AWG
RAMAL
(Inter-unidades)
208/230 V
208/230 V
208/230 V
Conéctela al
terminal especi-
Línea de
conexión a
¿ cado.
tierra
Unidad de exterior o
Caja de ramal
Conéctela al termi-
nal especificado.
x Para conectar correctamente los cables de la unidad de
interior al terminal, re¿ érase a la ¿ gura para obtener la
longitud apropiada.
14AWG
Cable a tierra
25 mm
(1-13/32 pulg.)
190 mm
(7-15/32 pulg.)
7.2. Cómo instalar el arnés de cables de la
unidad de interior
1. Remueva los tornillos, luego remueva el sujetador de
conducto.
2. Ajuste el arnés de cables de la unidad de interior al suje-
tador de conducto usando la contratuerca.
IMPORTANTE: Re¿ érase a [7.1. Diagrama del sistema
de cableado] para obtener información sobre la longitud
del arnés de cables de la unidad de interior.
3. Use los tornillos para instalar el sujetador de conducto
suministrado con la unidad de interior.
4. Remueva los tornillos, luego retire la abrazadera del cable.
5. Conecte el arnés de cables de la unidad de interior al ter-
minal. Re¿ érase al diagrama de cableado.
6. Use los tornillos para instalar la abrazadera de cables.
Contratuerca
Sujetador de conducto
Tornillo
25 mm
(1-13/32 pulg.)
175 mm
(6-7/8 pulg.)
Sujetador de conducto
Conector de conducto
Cable a tierra
Conector de conducto
Sp-9
