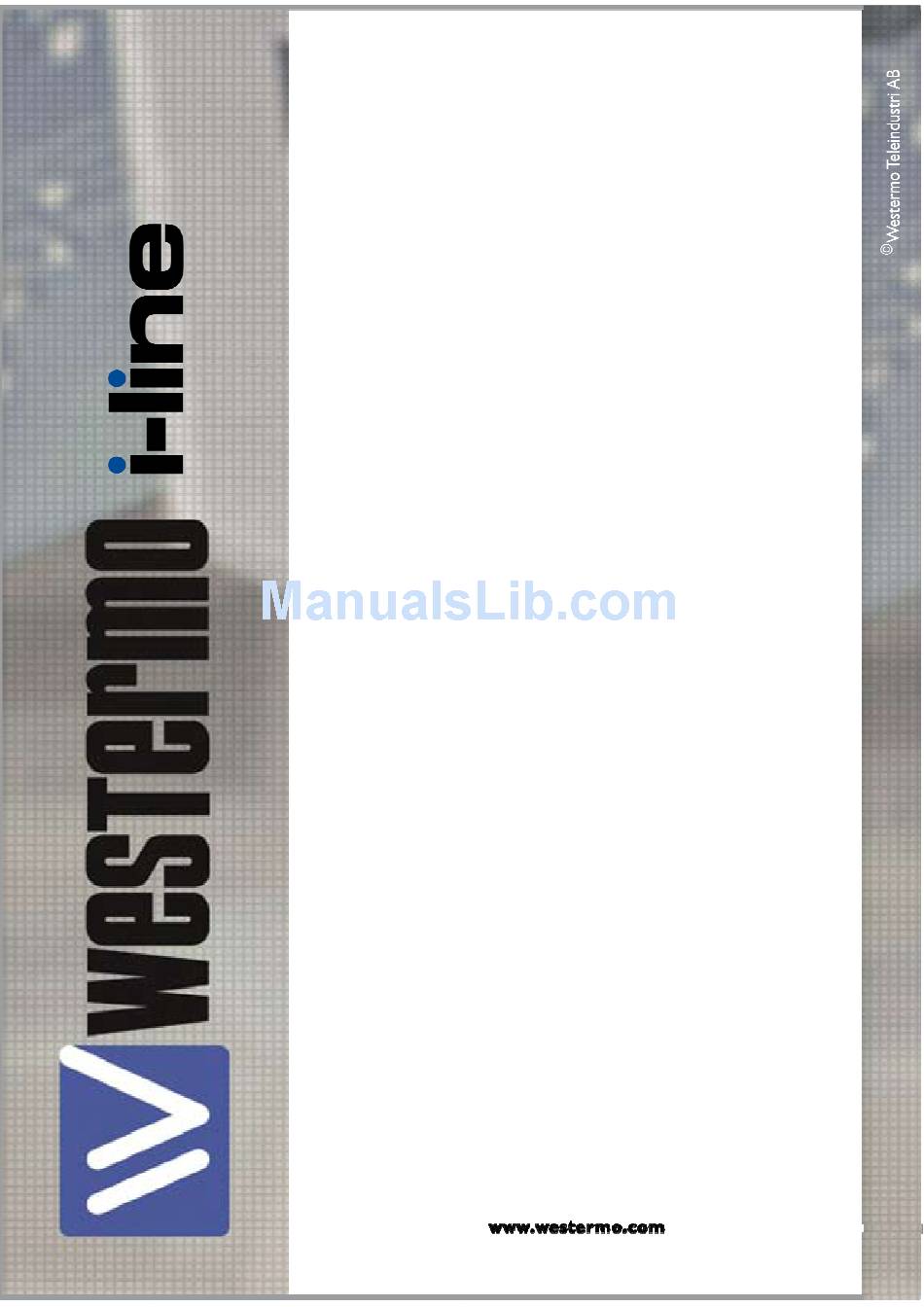

  • Page 1 MRI-128-F4G Series User’s Manual    Version 1.0                    Industrial Managed    Ethernet Switch    ...
  • Page 2                                                               Copyright Notice    Copyright © 2010 Westermo Teleindustri AB  All rights reserved.  Reproduction in any form or by any means without permission is prohibited.   ...
  • Page 3 Federal Communications Commission (FCC) Statement    This  equipment  has  been  tested  and  found  to  comply  with  the  limits  for  a  Class  A  digital  device,  pursuant  to  Part  15  of  the  FCC  Rules.  These  limits  are  designed  to  provide reasonable protection against harmful interference when the equipment is  operated  in  a  commercial  environment.  This  equipment  generates,  uses,  and  can  radiate radio frequency energy and, if not installed and used in accordance with the ...

  • Page 4: Table Of Contents

    Index  1  Introduction ...................... 2  1.1  Overview ....................  2   1.2  Major Features ...................  3   1.3  Package List ....................  4   2  Hardware Installation  .................... 5  2.1  Hardware Introduction ................  5   2.2  Wiring Power Inputs ..................  6   2.3  Wiring Earth Ground  ..................  7   2.4  Wiring Fast Ethernet Ports  .................  7   2.5  Wiring Fiber Ports .................. ...
  • Page 5 5  Appendix ...................... 136  5.1  Pin Assignment of the RS‐232 Console Cable ........  1 36  5.2  Private MIB  .....................  1 37  5.3  Revision History..................  1 38 ...

  • Page 6: Introduction

    1 Introduction    Welcome to MRI‐128‐F4G Rackmount Managed Ethernet Switch User Manual.  Following topics are covered in this chapter:  1.1 Overview  1.2 Major Features  1.3 Package Checklist    Overview    The MRI‐128‐F4G Series, the 19‐inch 24+4G Managed Ethernet Ring Switch, is  equipped with 24 10/100 Base‐TX ports plus 4 Gigabit RJ45 / MINI GBIC combo  ports.  The  switch  is  specially  designed  for  control  rooms  where  high‐port  density  and  performance  are  required.  The  Gigabit  Combo  port  allows  10/100/1000 triple speed of copper ports, and the SFP ports accept all types of  Gigabit  SFP  transceivers,  including  Gigabit  SX,  LX,  LHX,  ZX  and  XD  for  several  connections and distances. ...

  • Page 7: Major Features

    The  switch  supports  RSTP,Multiple  Super  Ring  technology,VLAN,  IGMP  Snooping, LACP for network control, SNMP and LLDP for network management.  Secured  access  is  protected  by  Port  Security,  802.1x  and  flexible  Layer  2/4  Access Control List.      Major Features    • 24‐port  10/100  Base‐TX  and  4‐port  Gigabit  RJ‐45/SFP  combo  ports  (10/100/1000 Base‐TX, 1000Base‐X)    • Non‐Blocking Switching Performance, no collision or delay when wire‐speed  transmission ...

  • Page 8: Package List

    Package List    MRI‐128‐F4G 24+4G Rackmount Managed Ethernet Ring Switch  Includes:  • The switch (no SFP transceivers)    • Rack Mount Kit  • Console Cable  • Power Cord  • Document CD    MRI‐128‐F4G/DC  24+4G  Rackmount  Managed  Ethernet  Ring  Switch  with  12‐48VDC input  Includes:  • The switch (no SFP transceivers)  • Rack Mount Kit  • Console Cable  • Document CD  If any of the above items are missing or damaged, please contact your local  sales representative.   ...

  • Page 9: Hardware Installation

    2 Hardware Installation    This chapter includes hardware introduction, installation and configuration  information.  Following topics are covered in this chapter:    Hardware Introduction  Wiring Power Inputs  Wiring Earth Ground  Wiring Ethernet Ports  Wiring Fiber Ports    Wiring Gigabit Combo Ports  Wiring RS‐232 console cable  Rack Mounting Installation  Safety Warning    Hardware Introduction  LED  System: Power (Green), Ring Master (Green)  10/100 RJ‐45:  Link/Activity: Green = 100M, Yellow = 10M;  Duplex: On = Full, Off = Half  Gigabit Copper/SFP:  Link/Activity: Green = 1000M, Yellow = 10M or 100M;  Duplex: On = Full, Off = Half)  Gigabit SFP: Link/Activity (Green/Green Blinking)    Dimension    44mm(H) x 438mm (W) x 170mm (D) ...

  • Page 10: Wiring Power Inputs

    MRI‐128‐F4G/DC  MRI‐128‐F4G      Panel Layout  The  front  panel  includes  RS‐232  Console  Port,  System  &  Port  LEDs,  Fast  Ethernet Port Interfaces and Gigabit Combo Port Interfaces.  The console port chooses RS‐232 DB‐9 types. The pin arrangement is “Pin2: TxD,  Pin3: RxD, Pin5:GND”. The console cable is shipped with the switch.  In  the  Rear  panel,  there  are  2  types  power  input  connector  applied  to  the  switch and the switch‐DC.  The  AC  variance  chooses  standard  AC  plug  as  power  input  socket.  The  DC  variance chooses 4‐pin terminal block as power input socket. Follow the V+, V‐ ...

  • Page 11: Wiring Earth Ground

      Insert positive and negative wires into V+  and  V‐  contacts  respectively  of  the  terminal block connector  Tighten the wire‐clamp screws to prevent  DC wires from being loosened.  Power  1  and  Power  2  support  power  redundancy.  Positive  and  negative  power  system  inputs  are  both  accepted,  but  Power  1  and Power 2 must apply the same mode.  Note  1:  It  is  a  good  practice  to  turn  off  input  and  load ...

  • Page 12: Wiring Fiber Ports

    Note that crossover cables simply cross‐connect the transmit lines at each end  to the received lines at the opposite end.      Straight‐through Cabling Schematic  Cross‐over Cabling Schematic    Note that Ethernet cables use pins 1, 2, 3, and 6 of an 8‐pin RJ‐45 connector. The  signals of these pins are converted by the automatic MDI‐X function, as shown in  the table below:    Pin MDI‐X  Signals  MDI Signals  1  RD+  TD+  2  RD‐  TD‐  3  TD+  RD+  6  TD‐  RD‐    Connect  one  side  of  an  Ethernet  cable  into  any  switch  port  and  connect  the  other side to your attached device. The LNK LED will light up when the cable is ...

  • Page 13: Wiring Gigabit Combo Ports

    100Base‐TX  and  1000Base‐TX.  The  switch  is  also  equipped  with  4  Gigabit  SFP  ports combo which supports 1000Base‐SX/LX and is according the standard MINI  GBIC SFP transceiver.    Wiring RS‐232 Console Cable    Westermo attaches one RS‐232 DB‐9 to DB‐9 cable in the box. Connect the DB‐9  connector  to  the  COM  port  of  your  PC,  open  Terminal  tool  and  set  up  serial  settings to 9600, N,8,1. (Baud Rate: 9600 / Parity: None / Data Bit: 8 / Stop Bit: 1)  Then you can access the CLI interface using the console cable.  Note: If you lost the cable, please contact your local sales office or follow the pin  assignment  to  buy/make  a  new  one.  The  pin  assignment  spec  is  listed  in  the ...
  • Page 14 Attach the brackets to the device by using the screws provided in the  Rack Mount kit.      Mount the device in the 19’ rack by using four rack‐mounting screws.    When installing multiple switches, mount them in the rack one below the other.  It’s  requested  to  reserve  0.5U‐1U  free  space  for  multiple  switches  installing  in  high temperature environment. This is important to disperse the heat generated  by the switch.   ...
  • Page 15 Notice when installing:  Temperature: Check if the temperature conforms to the specified operating  temperature range.  Mechanical Loading: Do no place any equipment on top of the switch. In  high  vibration  environment,  additional  rack  mounting  protection  is  necessary,  like the flat board under/above the switch.  Grounding: Rack‐mounted equipment should be properly grounded.   ...

  • Page 16: Safety Warning

      Safety Warning    2.2.1 The Equipment intended for installation in a Restricted Access Location.      2.2.2 The warning test is provided in user manual. Below is the information:  ”For tilslutning af de ovrige ledere, se medfolgende installationsvejledning”.  “Laite on liitettava suojamaadoitus‐koskettimilla varustettuun pistorasiaan”  „Apparatet ma tilkoples jordet stikkontakt“  ”Apparaten skall anslutas till jordat uttag”   ...

  • Page 17: Preparation For Management

      Preparation for Serial Console    In the package, there is one RS‐232 DB‐9 to DB‐9 console cable. Please attach  RS‐232  DB‐9  connector  to  your  PC  COM  port,  connect  the  other  end  to  the  Console port of the switch. If you lose/lost the cable, please follow the console  cable  PIN  assignment  to  find  a  new  one,  or  contact  your  closest  Westermo  sales office. (Refer to the appendix).  Go to Start ‐> Program ‐> Accessories ‐> Communication ‐> Hyper Terminal  Give a name to the new console connection.  Choose the COM name  Select correct serial settings. The serial settings of the switch are as below:       ...

  • Page 18: Preparation For Web Interface

    Microsoft  Internet  Explorer,  or  Mozilla  Firefox,  to  configure and/or log from the switch from anywhere on the network.  Before  you  attempt  to  use  the  embedded  web  interface  to  manage  switch  operation, verify that the switch is properly installed on your network and that  the PC on this network can access the switch via the web browser.  1. Verify that your network interface card (NIC) is operational, and that your  operating system supports TCP/IP protocol.  2. Wire DC power to the switch and connect your switch to your computer.  3. Make sure that the switch default IP address is 192.168.2.200.  4. Change your computer IP address to 192.168.2.2 or other IP address which  is located in the 192.168.2.x (Network Mask: 255.255.255.0) subnet.  5. Switch to DOS command mode and ping 192.168.2.200 to verify a normal  response time.  Launch the web browser and Login.  6. Launch the web browser (Internet Explorer or Mozilla Firefox) on the PC.  7. Type http://192.168.2.200 (or the IP address of the switch). And then press  Enter.    8. The login screen will appear next.  Type in the user name and the password. Default user name is admin and  password westermo. ...
  • Page 19   Click  on  Enter  or  OK.  The  welcome  page  of  the  web‐based  management  interface will then appear.      Once  you  enter  the  web‐based  management  interface,  you  can  freely  change  the IP address to fit your network environment.    Note  1:  Internet  Explorer  5.0  or  later  versions  do  not  allow  Java  applets  to  open sockets by default. Users have to directly modify the browser settings to ...

  • Page 20: Preparation For Telnet Console

    3.2.2 Secured Web Interface  Westermo web  management  page  also  provides  secured  management  HTTPS  login. All the configuration commands will be secured.    Launch the web browser and Login.  Launch the web browser (Internet Explorer or Mozilla Firefox) on the PC.  Type  https://192.168.2.200  (or  the  IP  address  of  the  switch).  And  then  press Enter.  The popup screen will appear and request you to trust the secured HTTPS  connection. Press Yes to trust it.  The login screen will appear next.    Key in the user name and the password. The default user name is admin  and password is westermo.    Press  Enter  or  click  on  OK.  The  welcome  page  of  the  web‐based ...
  • Page 21 3.3.2 SSH (Secure Shell)  The switch also support SSH console. You can remotely connect to the switch  by command line interface. The SSH connection can secure all the configuration  commands you send to the switch.  When  you  wish  to  establish  a  SSH  connection  with  the  switch,  you  should  download the SSH client tool first.  SSH Client  There are many free, sharewares, trials or charged SSH clients you can find on  the internet. Fox example, PuTTY is a free and popular Telnet/SSH client. We’ll  use this tool to demonstrate how to login SSH.    Open SSH Client/PuTTY  In  the  Session  configuration,  enter  the  Host  Name  (IP  Address  of  the  switch)  and  Port  number  (default  =  22).  Choose  the  “SSH”  protocol.  Then  click  on  “Open” to start the SSH session console. ...
  • Page 22   After few seconds, the SSH connection to the switch is opened.    Type the Login Name and its Password. The default Login Name and Password  are admin / westermo.    All the commands you see in SSH are the same as the CLI commands you see  via  RS232  console.  The  next  chapter  will  introduce  in  detail  how  to  use  command line to configure the switch.     ...

  • Page 23: Feature Configuration

    4 Feature Configuration  This  chapter  explains  how  to  configure  the  switch  software  features.  There  are  four  ways  to  access  the  switch:  Serial  console,  Telnet/SSH,  Web  browser  and  SNMP.  Following topics are covered in this chapter:      Command Line Interface (CLI) Introduction  Basic Setting  Port Configuration  Network Redundancy  VLAN  Traffic Prioritization  Multicast Filtering  SNMP  Security  4.10 Warning ...
  • Page 24 Switch> enable Turn on privileged mode command exit Exit current mode and down to previous mode list Print command list ping Send echo messages quit Exit current mode and down to previous mode show Show running system information telnet Open a telnet connection traceroute Trace route to destination  ...
  • Page 25 Switch# configure terminal Switch(config)# access-list Add an access list entry administrator Administrator account setting Set a static ARP entry clock Configure time-of-day clock default Set a command to its defaults End current mode and change to enable mode exit Exit current mode and down to previous mode gvrp GARP VLAN Registration Protocol hostname...
  • Page 26 Switch(config)# interface fa1 Switch(config-if)# acceptable Configure 802.1Q acceptable frame types of a port. auto-negotiation Enable auto-negotiation state of a given port description Interface specific description duplex Specify duplex mode of operation for a port End current mode and change to enable mode exit Exit current mode and down to previous mode flowcontrol...
  • Page 27 Summary of the 5 command modes.    Command  Main Function  Enter and Exit Method  Prompt  Mode  User EXEC  This is the first level of access.  Enter: Login successfully  Switch>  User can ping, telnet remote  Exit: exit to logout.    device, and show some basic  Next mode: Type enable to  information  enter privileged EXEC mode.  Privileged  In this mode, the system allows  Enter: Type enable in User  Switch#  EXEC  you to view current  EXEC mode.    configuration, reset default,  Exec: Type disable to exit to  reload switch, show system  user EXEC mode.  information, save  Type exit to logout  configuration…and enter global  Next Mode: Type configure  configuration mode.  terminal to enter global  configuration command.  Global  In global configuration mode,  Enter: Type configure  Switch(config)# ...
  • Page 28 Here  are  some  useful  commands  to  see  available  commands.  It  can  save  your  time when typing and avoid errors.    ?    To see all the available commands in this mode. It helps you to see the next  command you can/should type as well.  Switch(config)# interface (?) IFNAME Interface's name vlan Select a vlan to configure   (Character)?    To see all the available commands starts from this character.  Switch(config)# a? access-list Add an access list entry administrator Administrator account setting Set a static ARP entry...

  • Page 29: Basic Setting

    Basic Setting    The Basic Setting group provides you to configure switch information, IP address  and  User  name/Password  of  the  system.  It  also  allows  you  to  do  firmware  upgrade, backup and restore configuration, reload factory default and reboot the  system.      Following commands are included in this chapter:    4.2.1    Switch Setting  4.2.2    Admin Password  4.2.3    IP Configuration  4.2.4    Time Setting  4.2.5    Jumbo Frame  4.2.6    DHCP Server    4.2.7 ...
  • Page 30 Note:  Always  remember  to  select  Save  to  save  your  settings.  Otherwise,  the  settings you made will be lost when the switch is powered off.      4.2.2 Admin Password  You can change the user name and the password here to enhance security.      User name: You can type in a new user name here. The default setting is admin.  Password:  You  can  type  in  a  new  password  here.  The  default  setting  is  westermo.  Confirm Password: You need to type the new password again to confirm it.  Once  you  finish  configuring  the  settings,  click  on  Apply  to  apply  your  configuration.     ...
  • Page 31   4.2.3 IP Configuration  This function allows users to configure the switch’s IP address settings.    DHCP  Client:  You  can  select  to  Enable  or  Disable  DHCP  Client  function.  When  DHCP Client function is enabled, an IP address will be assigned to the switch from  the network’s DHCP server. In this mode, the default IP address will therefore be  replaced by the one assigned by DHCP server. If DHCP Client is disabled, then the  IP address that you specified will be used instead.  IP  Address:  You  can  assign  the  IP  address  reserved  by  your  network  for  your  switch. If DHCP Client function is enabled, you don’t need to assign an IP address  to  the  switch,  as  it  will  be  overwritten  by  DHCP  server  and  shown  here.  The  default IP is 192.168.2.200. ...
  • Page 32   Manual Setting: User can select “Manual setting” to change time as user wants.  User  also  can  click  the  button  “Get  Time  from  PC”  to  get  PC’s  time  setting  for  switch. After click the “Get Time from PC” and apply the setting, the System time  display the same time as your PC’s time.  NTP  client:  Set  the  Time  Setting  Source  to  NTP  client  to  the  NTP  client  service.  NTP client will be automatically enabled if you change Time source to NTP Client.  The system will send requests to acquire current time from the configured NTP  server.  IEEE  1588:  With  the  Precision  Time  Protocol  IEEE  1588  is  a  high‐precision  time  protocol for synchronization used in control system on a network. ...
  • Page 33     05    (GMT‐08:00) Pacific Time (US & Canada) , Tijuana      06    (GMT‐07:00) Arizona      07    (GMT‐07:00) Mountain Time (US & Canada)      08    (GMT‐06:00) Central America      09    (GMT‐06:00) Central Time (US & Canada)      10    (GMT‐06:00) Mexico City      11    (GMT‐06:00) Saskatchewan      12    (GMT‐05:00) Bogota, Lima, Quito   ...
  • Page 34     43    (GMT+04:00) Abu Dhabi, Muscat      44    (GMT+04:00) Baku, Tbilisi, Yerevan      45    (GMT+04:30) Kabul      46    (GMT+05:00) Ekaterinburg      47    (GMT+05:00) Islamabad, Karachi, Tashkent      48    (GMT+05:30) Calcutta, Chennai, Mumbai, New Delhi      49    (GMT+05:45) Kathmandu      50    (GMT+06:00) Almaty, Novosibirsk   ...
  • Page 35   4.2.5 Jumbo Frame  What is Jumbo Frame?  The  typical  Ethernet  frame  is  range  from  64  to  1518  bytes.  This  is  sufficient for general usages. However,  when  users  want  to  transmit  large  files,  the  files  may  be  divided  into  many  small  size  packets.  While  the  transmitting  speed  becomes  slow,  long ...
  • Page 36   After  selecting  to  enable  DHCP  Server  function,  type  in  the  Network  IP  address  for  the  DHCP  server  IP  pool,  Subnet  Mask,  Default  Gateway  address  and  Lease  Time for client.  Once you have finished the configuration, click Apply to apply your configuration  Excluded Address:    You  can  type  a  specific  address  into  the  IP  Address  field  for  the  DHCP  server  reserved IP address. ...
  • Page 37   DHCP  Relay  Agent:  The  DHCP  Relay  Agent  is  also  known  as  DHCP  Option  82.  It  can  help  relay  the  DHCP  Request  to  remote  DHCP server located in different subnet.    Note:  The  DHCP  Server  cannot  work  with  DHCP Relay Agent at the same time.  Relay Agent: Choose Enable or Disable the  relay agent.  Relay Policy: The Relay Policy is used when  the DHCP request is relayed through more  than one switch. The switch can drop, keep  or  replace  the  MAC  address  of  the  DHCP  Request packet. ...
  • Page 38 TFTP Server mode: In this mode, the switch acts as TFTP client. Before you do so,  make sure that your TFTP server is ready. Then please type the IP address of TFTP  Server  and  Backup  configuration  file  name.  This  mode  can  be  used  in  both  CLI  and Web UI.  TFTP  Server  IP  Address:  You  need  to  key  in  the  IP  address  of  your  TFTP  Server  here.  Backup/Restore  File  Name:  Please  type  the  correct  file  name  of  the  configuration file.. ...
  • Page 39 Note: point to the wrong file will cause the entire configuration missed    4.2.8 Firmware Upgrade  In  this  section,  you  can  update  the  latest  firmware  for  your  switch.  Westermo  provides the latest firmware in the Web site. The new firmware may include new  features,  bug  fixes  or  other  software  changes.  We’ll  also  provide  the  release  notes  for  the  update  as  well.  For  technical  viewpoint,  we  suggest  you  use  the ...
  • Page 40   There are two modes for users to backup/restore the configuration file, Local File  mode and TFTP Server mode.  Local File mode: In this mode, the switch acts as the file server. Users can browse  the target folder and then type the file name to backup the configuration. Users  also  can  browse  the  target  folder  and  select  the  existed  configuration  file  to  restore the configuration back to the switch. This mode is only provided by Web  UI while CLI is not supported.  TFTP Server mode: In this mode, the switch acts as the TFTP client. Before you do  so, make sure that your TFTP server is ready. And then please type the IP address  of TFTP Server IP address. This mode can be used in both CLI and Web UI.  TFTP  Server  IP  Address:  You  need  to  key  in  the  IP  address  of  your  TFTP  Server  here.  Firmware File Name: The file name of the new firmware. ...
  • Page 41 4.2.9 Factory Default  In this section, you can reset all the configurations of the switch to default setting.  Click on Reset the system will then reset all configurations to default setting. The  system  will  show  you  popup  message  window  after  finishing  this  command.  Default setting will work after rebooting the switch.    Popup alert screen to confirm the command. Click on Yes to start it.    Click  on  OK  to  close  the  screen.  Then  please  go  to  Reboot  page  to  reboot  the  switch.           ...
  • Page 42 WORD Network name of this system Switch(config)# hostname SWITCH SWITCH(config)# System SWITCH(config)# snmp-server location Sweden Location System Contact SWITCH(config)# snmp-server contact support@westermo.se Display SWITCH# show snmp-server name SWITCH SWITCH# show snmp-server location Sweden SWITCH# show snmp-server contact support@westermo.se Switch> show version Loader Version : 1.0.0.3...
  • Page 43 Admin Password User Name and SWITCH(config)# administrator Password NAME Administrator account name SWITCH(config)# administrator orwell PASSWORD Administrator account password SWITCH(config)# administrator orwell orwell Change administrator account orwell and password orwell success. Display SWITCH# show administrator Administrator account information name: orwell password: orwell IP Configuration SWITCH(config)# int vlan 1...
  • Page 44 ip address 192.168.2.8/24 no shutdown ip route 0.0.0.0/0 192.168.2.254/24 Time Setting NTP Server SWITCH(config)# ntp peer enable disable primary secondary SWITCH(config)# ntp peer primary IPADDR SWITCH(config)# ntp peer primary 192.168.2.200 Time Zone SWITCH(config)# clock timezone 26 Sun Jan 1 04:13:24 2006 (GMT) Greenwich Mean Time: Dublin, Edinburgh, Lisbon, London Note: By typing clock timezone ?, you can see the timezone list.
  • Page 45 Dublin, Edinburgh, Lisbon, London Switch# show ptpd PTPd is enabled Mode: Slave Jumbo Frame Jumbo Frame Type the maximum MTU to enable Jumbo Frame: SWITCH(config)# system mtu <64-9216> bytes (with VLAN tag) Switch(config)# system mtu 9216 Disable Jumbo Frame: SWITCH(config)# no system mtu Display SWITCH# show system mtu System MTU size is 9216 bytes...
  • Page 46 DHCP Server IP Switch(config-dhcp)# network Pool A.B.C.D/M network/mask ex. 10.10.1.0/24 (Network/Mask) Switch(config-dhcp)# network 192.168.2.0/24 DHCP Server – Switch(config-dhcp)# default-router Default A.B.C.D address Gateway Switch(config-dhcp)# default-router 192.168.2.254 DHCP Server – Switch(config-dhcp)# lease lease time TIME second Switch(config-dhcp)# lease 1000 (1000 second) DHCP Server –...
  • Page 47 <cr> DHCP Relay – IP Switch(config-dhcp)# ip dhcp helper-address Helper Address A.B.C.D Switch(config-dhcp)# ip dhcp helper-address 192.168.2.200 Reset DHCP Switch(config-dhcp)# ip dhcp reset Settings <cr> DHCP Server Switch# show ip dhcp server statistics Information DHCP Server ON Address Pool 1 network:192.168.2.0/24 default-router:192.168.2.254 lease time:604800...
  • Page 48 DHCP Relay Switch# show ip dhcp relay Information DHCP Relay Agent ON ---------------------------------------- IP helper-address : 192.168.2.200 Re-forwarding policy: Replace Backup and Restore Backup Switch# copy startup-config tftp: Startup 192.168.2.33/default.conf Configuration Writing Configuration [OK] file Note 1: To backup the latest startup configuration file, you should save current settings to flash first.
  • Page 49 Firmware Upgrade Firmware Switch# archive download-sw /overwrite tftp 192.168.2.33 Upgrade MRI-128-F4G.bin Firmware upgrading, don't turn off the switch! Tftping file MRI-128-F4G.bin Firmware upgrading ......................................Firmware upgrade success!! Rebooting..Factory Default Factory Switch# reload default-config file Default Reload OK! Switch# reboot System Reboot...

  • Page 50: Port Configuration

    Port Configuration  Port  Configuration  group  enables  you  to  enable/disable  port  state,  or  configure  port auto‐negotiation, speed, and duplex, flow control, rate limit control and port  aggregation  settings.  It  also  allows  you  to  view  port  status  and  aggregation  information.    Following commands are included in this chapter:    4.3.1    Port Control  4.3.2    Port Status  4.3.3    Rate Control  4.3.4    Storm Control  4.3.5 ...
  • Page 51 Fast  Ethernet  Port  1~24  (fa1~fa24):  AutoNegotiation,  10M  Full  Duplex(10  Full),  10M Half Duplex(10 Half), 100M Full Duplex(100 Full) and 100M Half Duplex(100  Half).  Gigabit  Ethernet  Combo  Port  25~28:  (gi25~gi28):  AutoNegotiation,  10M  Full  Duplex(10 Full), 10M Half Duplex(10 Half), 100M Full Duplex(100 Full), 100M Half  Duplex(100 Half), 1000M Full Duplex(1000 Full), 1000M Half Duplex(1000 Half).  The default mode is Auto Negotiation mode.  Note:  The  on  board  Gigabit  SFP  port  (SFP  25,  26,  27  and  28)  in  the  switch  support 1000M Full mode. ...
  • Page 52 SFP Vendor: Vendor name of the SFP transceiver you plugged. Apply to fiber port.    Wavelength: The wave length of the SFP transceiver you plugged. Apply to fiber  port.  Distance: The transmission distance of the SFP transceiver you plugged. Apply to  fiber port.    Note:  Most  of  the  SFP  transceivers  provide  vendor  information  which  allows  your switch to read it. The User Interface can display vendor name, wave length  and distance of all Westermo SFP transceiver family. If you see Unknown info, it  may  mean  that  the  vendor  doesn’t  provide  their  information  or  that  the  information of their transceiver can’t be read..    4.3.3 Rate Control    Rate limiting is a form of flow control used to enforce a strict bandwidth limit at a  port. You can program separate transmit (Egress Rule) and receive (Ingress Rule)  rate  limits  at  each  port,  and  even  apply  the  limit  to  certain  packet  types  as ...
  • Page 53     4.3.4 Storm Control  The  Storm  Control  is  similar  to  Rate  Control.  Rate  Control  filters  all  the  traffic  over  the  threshold  you  input  by  User  Interface.  Storm  Control  allows  user  to  define the rate for specific Packet Types.   ...
  • Page 54 Packet  type:  You  can  assign  the  Rate  for  specific  packet  types  based  on  packet  number  per  second.  The  packet  types  of  the  Ingress  Rule  listed  here  include  Broadcast,  DLF  (Destination  Lookup  Failure)  and  Multicast.  Choose  Enable/Disable to enable or disable the storm control of specific port.  Rate:  This  column  allows  you  to  manually  assign  the  limit  rate  of  the  port.  The  unit is packets per second. The limit range is from 1 to 262143 packet/sec, zero ...
  • Page 55 Aggregation Setting    Trunk  Size:  The  switch  can  support  up  to  8  trunk  groups.  Each  trunk  group  can  support  up  to  8  member  ports.  Since  the  member  ports  should  use  same  speed/duplex, the maximum trunk size is decided by the port volume.    Group ID: Group ID is the ID for the port trunking group. Ports with same group  ID are in the same group. Click None, you can select the Trunk ID from Trunk 1 to  Trunk 8.  Trunk Type: Static and 802.3ad LACP: Each Trunk Group can only support Static  or 802.3ad LACP. Choose the type you need here. Extended setting in CLI:  Port  Priority:  The  command  allows  you  to  change  the  port  priority  setting  on  a  specific ...
  • Page 56 Aggregation Status  This  page  shows  the  status  of  port  aggregation.  Once  the  aggregation  ports  are  established, you will see following status.      Group ID: Display Trunk 1 to Trunk 8 set up in Aggregation Setting.  Type: Static or LACP set up in Aggregation Setting.  Aggregated:  When  the  LACP  links  is  up,  you  can  see  the  member  ports  in  Aggregated column.    Individual:  When  LACP  is  enabled,  member  ports  of  LACP  group  which  are  not  connected ...
  • Page 57 Control – Switch(config-if)# auto-negotiation Auto Auto-negotiation of port 1 is enabled! Negotiation Port Switch(config-if)# speed 100 Control – set the speed mode ok! Force Speed/Duplex Switch(config-if)# duplex full set the duplex mode ok! Port Switch(config-if)# flowcontrol on Control – Flowcontrol on for port 1 set ok! Flow Control Switch(config-if)# flowcontrol off Flowcontrol off for port 1 set ok!
  • Page 58 Port Status Port Status Switch# show interface fa1 Interface fastethernet1 Administrative Status : Enable Operating Status : Connected Duplex : Full Speed : 100 MTU: 1518 Flow Control :off Default Port VLAN ID: 1 Ingress Filtering : Disabled Acceptable Frame Type : All Port Security : Disabled Auto Negotiation : Disable Loopback Mode : None...
  • Page 59 Rate Control Rate Switch(config-if)# rate-limit Control – egress Outgoing packets Ingress or ingress Incoming packets Egress Note: To enable rate control, you should select the Ingress or Egress rule first; then assign the packet type and bandwidth. Rate Control Switch(config-if)# rate-limit ingress bandwidth - Bandwidth <0-1000000>...
  • Page 60 <cr> SWITCH(config-if)# storm-control broadcast Enables rate limit for Broadcast packets for Port 1. (Continue apply to other ports) Display – SWITCH# show storm-control Rate Storm-control rate limit: Configuratio DLF:1000(Kbytes/sec) n and port Multicast:1000(Kbytes/sec) status Broadcast:1000(Kbytes/sec) ----------------------------------------- Port 1: Enable Broadcast Enable Multicast Enable Port 2: Enable...
  • Page 61 short specifies a short timeout value SWITCH(config-if)# lacp timeout short Set lacp port timeout ok. Static Trunk Switch(config)# trunk group 2 fa6-7 Trunk group 2 enable ok! Failure to configure due to the group ID is existed. SWITCH(config)# trunk group 1 fa11-12 Can't set trunk group 1 enable! The group 1 is a lacp enabled group! SWITCH(config)# trunk group 2 fa11-12...
  • Page 62 ----- ----------- -------- -------- ------- 0x45 0x45 0x45 LACP group 2 is inactive LACP group 3 is inactive LACP group 4 is inactive Display - Switch# show trunk group 1 Trunk FLAGS: I -> Individual P -> In channel D -> Port Down Trunk Group GroupID Protocol Ports --------+---------+--------------------------------...

  • Page 63: Network Redundancy

    Network Redundancy    The  switch  firmware  supports  standard  RSTP,  Multiple  Super  Ring,  Rapid  Dual  Homing.  Multiple  Super  Ring  (MSR)  technology,  0  milliseconds  for  restore  and  less  than  300 milliseconds for failover.    Advanced  Rapid  Dual  Homing  (RDH)  technology  also  facilitates  the  switch  to  connect  with  a  core  managed  switch  easily  and  conveniently.  With  RDH  technology, you can also group several Rapid Super Rings or RSTP cloud together, ...
  • Page 64   RSTP Mode: You must first enable STP/RSTP mode, before configuring any related  parameters.  Parameter  settings  required  for  both  STP  and  RSTP  are  the  same.  Note that 802.1d refers to STP mode, while 802.1w refers to faster RSTP mode.  Bridge Configuration  Priority (0‐61440): RSTP uses bridge ID to determine the root bridge, the bridge  with the highest bridge ID becomes the root bridge. The bridge ID is composed of  bridge  priority  and  bridge  MAC  address.  So  that  the  bridge  with  the  highest  priority becomes the highest bridge ID. If all the bridge ID has the same priority,  the bridge with the lowest MAC address will then become the root bridge.    Note:  The  bridge  priority  value  must  be  in  multiples  of  4096.  A  device  with  a  lower number has a higher bridge priority. Ex: 4096 is higher than 32768. ...
  • Page 65 recognized as a root bridge, the devices will renegotiate to set up a new spanning  tree topology.  The MAX Age value affects the maximum volume of the RSTP loop. In the RSTP  BPDU  packet,  there  is  one  field,  message  age  which  start  from  0,  add  1  after  passed one hop in the RSTP loop. When the message age is larger than MAX Age,  the  BPDU  would  be  ignored  and  the  lower  switches  are  separated  to  different  RSTP  domain.  The  switches  in  other  RSTP  domain  can’t  be  managed  through  upper switch. ...
  • Page 66 Priority: Enter a value between 0 and 240, using multiples of 16. This is the value  that decides which port should be blocked by priority in a LAN.  Admin  P2P:  Some  of  the  rapid  state  transitions  that  are  possible  within  RSTP  depend  upon  whether  the  port  of  concern  can  only  be  connected  to  another  bridge (i.e. it is served by a point‐to‐point LAN segment), or if it can be connected  to two or more bridges (i.e. it is served by a shared‐medium LAN segment). This  function allows P2P status of the link to be manipulated administratively. “Auto”  means  to  auto  select  P2P  or  Share  mode.  “P2P”  means  P2P  is  enabled,  while  “Share” means P2P is disabled. ...
  • Page 67 Cost and the Max Age, Hello Time and Forward Delay of BPDU sent from the root  switch.  Port Information: You can see port Role, Port State, Path Cost, Port Priority, Oper  P2P mode, Oper edge port mode and Aggregated(ID/Type).    4.4.3 Multiple Super Ring (MSR)  The  most  common  industrial  network  redundancy  is  to  form  a  ring  or  loop.  Typically,  the  managed  switches  are  connected  in  series  and  the  last  switch  is  connected back to the first one.    The Multiple Super Ring has enhanced Ring Master selection and faster recovery  time. It is also enhanced for more complex ring application.  Multiple Super Ring (MSR) technology have a fast restore and failover time in the  world, 0 ms for restore and less than 300 ms for failover.  Advanced Rapid Dual Homing (RDH) technology also facilitates Switch Managed  Switch to connect with a core managed switch easily and conveniently. With RDH ...
  • Page 68   Ring Configuration    ID: Once a  Ring is created, it appears and cannot be changed. In multiple rings’  environment,  the  traffic  can  only  be  forwarded  under  the  same  ring  ID.  Name:  This field will show the name of the Ring. If it is not filled in when creating, it will  be automatically named by the rule “RingID”.  Version:  The  version  of  Ring  can  be  changed  here.  There  are  three  modes  to  choose: Rapid Super Ring as default.  Device  Priority:  The  switch  with  highest  priority  (highest  value)  will  be  automatically ...
  • Page 69 In  Rapid  Dual  Homing,  you  don’t  need  to  configure  specific  port  to  connect  to  other  protocol.  The  Rapid  Dual  Homing  will  smartly  choose  the  fastest  link  for  primary link and block all the other links to avoid loop. If the primary link failed,  Rapid  Dual  Homing  will  automatically  forward  the  secondary  link  for  network  redundancy. If there are more connections, they will be standby links and recover  one of them if both primary and secondary links are down. ...
  • Page 70 4.4.5 Command Lines:    Feature Command Line RSTP Enable Switch(config)# spanning-tree enable Disable Switch (config)# spanning-tree disable RSTP mode Switch(config)# spanning-tree mode rapid-stp SpanningTree Mode change to be RSTP(802.1w) . STP mode Switch(config)# spanning-tree mode stp SpanningTree Mode change to be STP(802.1d) . Priority Switch(config)# spanning-tree priority <0-61440>...
  • Page 71 RSTP Info Active status Switch# show spanning-tree active Rapid Spanning-Tree feature Enabled Spanning-Tree BPDU transmission-limit Root Address 0012.7701.0386 Priority 4096 Root Path Cost : 200000 Root Port : 7 Root Times : max-age 20 sec, hello-time 2 sec, forward-delay 15 sec Bridge Address 0012.77ff.0102 Priority 4096...
  • Page 72 Port 128.6 as Disabled Role is in Disabled State Port Path Cost 200000, Port Identifier 128.6 RSTP Port Admin Link-Type is Auto, Oper Link-Type is Point-to-Point RSTP Port Admin Edge-Port is Enabled, Oper Edge-Port is Edge Designated root has priority 32768, address 0007.7c00.0112 Designated bridge has priority 32768, address 0007.7c60.1aec...
  • Page 73 IFLIST Interface list, ex: fa1,fa3-5,gi8-10 cost path cost Switch(config-multiple-super-ring)# port fa1,fa2 Ring Port Cost Switch(config-multiple-super-ring)# port cost <0-255> valid range is 0 or 255 default set default (128)valid range is 0 or 255 Switch(config-multiple-super-ring)# port cost 100 <0-255> valid range is 0 or 255 default set default (128)valid range is 0 or 255 Switch(config-super-ring-plus)# port cost 100 200 Set path cost success.
  • Page 74 Ring Port : fa1, fa2 Path Cost : 100, 200 Dual-Homing II : Disabled Statistics : Watchdog sent 0, received 0, missed Link Up sent 0, received Link Down sent 0, received Role Transition count 0 Ring State Transition count 1 Ring ID is optional.

  • Page 75: Vlan

    VLAN    A Virtual LAN (VLAN) is a “logical” grouping of nodes for the purpose of limiting a  broadcast domain to specific members of a group without physically grouping the  members  together.  That  means,  VLAN  allows  you  to  isolate  network  traffic  so  that only members of VLAN could receive traffic from the same VLAN members.  Basically,  creating  a  VLAN  from  a  switch  is  the  logical  equivalent  of  physically  reconnecting  a  group  of  network  devices  to  another  Layer  2  switch,  without  actually disconnecting these devices from their original switches. ...
  • Page 76   PVID: The abbreviation of the Port VLAN ID. Enter port the VLAN ID. PVID allows  the switches to identify which port belongs to which VLAN. To keep things simple,  it is recommended that PVID is equivalent to VLAN IDs.  The values of PVIDs are from 0 to 4095. But, 0 and 4095 are reserved. You can’t  input  these  two  PVIDs  and  1  is  the  default  value  and  2  to  4094  are  valid  and  available.  Accept  Frame  Type:  This  column  defines  the  accepted  frame  type  of  the port. There are two modes you can select, Admit All and Tag Only. Admit All  mode  means  that  the  port  can  accept  both  tagged  and  untagged  packets.  Tag  Only mode means that the port can only accept tagged packets. ...
  • Page 77     Management  VLAN  ID:  The  switch  supports  management  VLAN.  The  management VLAN ID is the VLAN ID of the CPU interface so that only member  ports of the management VLAN can access the switch. The default management  VLAN ID is 1.    Static VLAN: You can assign a VLAN ID and VLAN Name for new VLAN here.    VLAN  ID  is  used  by  the  switch  to  identify  different  VLANs.  Valid  VLAN  ID  is  between 1 and 4094 and VLAN 1 is the default VLAN.    VLAN Name is a reference for network administrator to identify different VLANs.  The available character is 12 for you to input. If you don’t input VLAN name, the  system  will  automatically  assign  VLAN  name  for  the  VLAN.  The  rule  is  VLAN  (VLAN ID). ...
  • Page 78 port  of  the  management  VLAN;  otherwise  the  administrator  can’t  access  the  switch via the network.  Note: Currently the switch supports max 256 group VLAN.    Static VLAN Configuration  You can see the created VLANs and specify the egress (outgoing) port rule to be  Untagged or Tagged.  Static VLAN Configuration table. You can see that new VLAN 3 is created. VLAN  name is test. Egress rules of the ports are not configured now.    ‐‐ : Not available  U: Untag: Indicates that egress/outgoing frames are not VLAN tagged.  T : Tag: Indicates that egress/outgoing frames are to be VLAN tagged.    Steps  to  configure  Egress  rules:  Select  the  VLAN  ID.  Entry  of  the  selected  VLAN  turns to light blue. Assign Egress rule of the ports to U or T. Press Apply to apply  the setting. If you want to remove one VLAN, select the VLAN entry. Then press  Remove button. ...
  • Page 79   GVRP Protocol: Allow user to enable/disable GVRP globally.  State: After enable GVRP globally, here still can enable/disable GVRP by port.  Join Timer: Controls the interval of sending the GVRP Join BPDU. An instance of  this timer is required on a per‐Port, per‐GARP Participant basis.  Leave Timer: Control the time to release the GVRP reservation after received the  GVRP  Leave  BPDU.  An  instance  of  the  timer  is  required  for  each  state  machine  that is in the LV state.  Leave  All  Timer:  Controls  the  period  to  initiate  the  garbage  collection  of  registered VLAN. The timer is required on a per‐Port, per‐GARP Participant basis.    4.5.4 VLAN Table  This  table  shows  you  current  settings  of  your  VLAN  table,  including  VLAN  ID,  Name, Status, and Egress rule of the ports. ...
  • Page 80   VLAN ID: ID of the VLAN.  Name: Name of the VLAN.  Status: Static shows this is a manually configured static VLAN. Unused means this  VLAN is created by UI/CLI and has no member ports. This VLAN is not workable  yet. Dynamic means this VLAN is learnt by GVRP.  After created the VLAN, the status of this VLAN will remain in Unused status until  you add ports to the VLAN.     ...
  • Page 81 4.5.5 CLI Commands of the VLAN  Command  Lines  of  the  VLAN  port  configuration,  VLAN  configuration  and  VLAN  table display    Feature Command Line VLAN Port Configuration VLAN Port PVID Switch(config-if)# switchport trunk native vlan 2 Set port default vlan id to 2 success Port Accept Frame Switch(config)# inter fa1 Type Switch(config-if)# acceptable frame type all...
  • Page 82 STP Status: disabled Default CoS Value for untagged packets is 0. Mdix mode is Auto. Medium mode is Copper. Display – Port Switch# show running-config Egress Rule …… (Egress rule, IP address, status) interface fastethernet1 switchport access vlan 1 switchport access vlan 3 switchport trunk native vlan 2 …….
  • Page 83 Note: Use no name to change the name to default name, VLAN VID. VLAN description Switch(config)# interface vlan 2 Switch(config-if)# Switch(config-if)# description this is the VLAN Switch(config-if)# no description ->Delete the description. IP address of the Switch(config)# interface vlan 2 VLAN Switch(config-if)# Switch(config-if)# ip address 192.168.2.200/24...
  • Page 84 index 14 metric 1 mtu 1500 <UP,BROADCAST,RUNNING,MULTICAST> HWaddr: 00:07:7c:ff:01:b0 inet 192.168.2.200/24 broadcast 192.168.2.255 input packets 639, bytes 38248, dropped 0, multicast packets 0 input errors 0, length 0, overrun 0, CRC 0, frame 0, fifo 0, missed 0 output packets 959, bytes 829280, dropped 0 output errors 0, aborted 0, carrier 0, fifo 0, heartbeat 0, window 0 collisions 0...
  • Page 85 Management VLAN Management VLAN Switch(config)# int vlan 1 (Go to management VLAN) Switch(config-if)# no shutdown Display Switch# show running-config …. interface vlan1 ip address 192.168.2.200/24 ip igmp no shutdown ….    ...

  • Page 86: Traffic Prioritization

    Traffic Prioritization  Quality  of  Service  (QoS)  provides  traffic  prioritization  mechanism  and  can  also  help to alleviate congestion problems and ensure high‐priority traffic is delivered  first.  This  section  allows  you  to  configure  Traffic  Prioritization  settings  for  each  port with regard to setting priorities.  The switch QOS supports four physical queues, weighted fair queuing (WRR) and  Strict  Priority  scheme,  which  follows  802.1p  COS  tag  and  IPv4  TOS/DiffServ  information to prioritize the traffic of your industrial network.  Following commands are included in this chapter:   ...
  • Page 87 Queue Scheduling  You can select the Queue Scheduling rule as follows:  Use a strict priority scheme. Packets with higher priority in the queue will always  be processed first, except that there is no packet with higher priority.  Use  Weighted  Round  Robin  scheme.  This  scheme  allows  users  to  assign  new  weight ratio for each class. The 10 is the highest ratio. The ratio of each class is as  below:  Wx / W0 + W1 + W2 + W3 (Total volume of Queue 0‐3)    4.6.2 Port‐based Queue Mapping    Choose the Queue value of each port, the port then has its default priority. The  Queue  3  is  the  highest  port‐based  queue,  0  is  the  lowest  queue.  The  traffic  injected  to  the  port  follows  the  queue  level  to  be  forwarded,  but  the  outgoing  traffic doesn’t bring the queue level to next switch. ...
  • Page 88 Users can freely assign the mapping table or follow the suggestion of the 802.1p  standard.  The  switch  uses  802.p  suggestion  as  default  values.  You  can  find  CoS  values 1 and 2 are mapped to physical Queue 0, the lowest queue. CoS values 0  and  3  are  mapped  to  physical  Queue  1,  the  low/normal  physical  queue.  CoS  values 4 and 5 are mapped to physical Queue 2, the middle physical queue. CoS  values 6 and 7 are mapped to physical Queue 3, the high physical queue.    After configuration, press Apply to enable the settings.    4.6.4 DSCP‐Queue Mapping  This  page  is  to  change  DSCP  values  to  Physical  Queue mapping  table.  Since  the  switch fabric of Switch only supports four physical queues, Lowest, Low, Middle ...
  • Page 89   After configuration, press Apply to enable the settings.    4.6.5 CLI Commands of the Traffic Prioritization  Command Lines of the Traffic Prioritization configuration    Feature Command Line QoS Setting Queue Scheduling – Switch(config)# qos queue-sched Strict Priority Strict Priority wrr Weighted Round Robin Switch(config)# qos queue-sched sp The queue scheduling scheme is setting to Strict Priority. Queue Scheduling - Switch(config)# qos queue-sched wrr <1-10>...
  • Page 90 The queue scheduling scheme is setting to Weighted Round Robin. Assign the ratio for the 4 classes of service. Port Setting – CoS Switch(config)# interface fa1 (Default Port Switch(config-if)# qos priority Priority) <0-3> Assign a priority queue Switch(config-if)# qos priority 3 The priority queue is set 3 ok.
  • Page 91 ……….. CoS-Queue Mapping Format Switch(config)# qos cos-map PRIORITY Assign an priority (7 highest) Switch(config)# qos cos-map 1 QUEUE Assign an queue (0-3) Note: Format: qos cos-map priority_value queue_value Map CoS 0 to Queue Switch(config)# qos cos-map 0 1 The CoS to queue mapping is set ok. Map CoS 1 to Queue Switch(config)# qos cos-map 1 0 The CoS to queue mapping is set ok.
  • Page 92 DSCP-Queue Mapping Format Switch(config)# qos dscp-map <0-63> Assign an priority (63 highest) Switch(config)# qos dscp-map 0 <0-3> Assign an queue (0-3) Format: qos dscp-map priority_value queue_value Map DSCP 0 to Queue Switch(config)# qos dscp-map 0 1 The TOS/DSCP to queue mapping is set ok. Display –...

  • Page 93: Multicast Filtering

    Multicast Filtering    For  multicast  filtering,  the  switch  uses  IGMP  Snooping  technology.  IGMP  (Internet  Group  Management  Protocol)  is  an  Internet  Protocol  that  provides  a  way  for  internet  device  to  report  its  multicast  group  membership  to  adjacent  routers.  Multicasting  allows  one  computer  on  the  internet  to  send  data  to  a  multitude of other computers that have identified themselves as being interested ...
  • Page 94 Following commands are included in this section:    4.7.1  IGMP Snooping  4.7.2    IGMP Query  4.7.3    Unknown multicast    4.7.4    CLI Commands of the Multicast Filtering    4.7.1 IGMP Snooping  This page is to enable IGMP Snooping feature, assign IGMP Snooping for specific  VLAN, and view IGMP Snooping table from dynamic learnt or static manual key‐in.  The  switch  support  IGMP  snooping  V1/V2/V3  automatically  and  IGMP  query  V1/V2.      IGMP  Snooping,  you  can  select  Enable  or  Disable  here.  After  enabling  IGMP  Snooping, you can then enable IGMP Snooping for specific VLAN. You can enable ...
  • Page 95   IGMP Snooping Table: In the table, you can see multicast group IP address, VLAN  ID it belongs to, and member ports of the multicast group. The switch supports  256 multicast groups. Click on Reload to refresh the table.        4.7.2 IGMP Query    This  page  allows  users  to  configure  IGMP  Query  feature.  Since  the  switch  can  only be configured by member ports of the management VLAN, IGMP Query can  only  be  enabled  on  the  management  VLAN.  If  you  want  to  run  IGMP  Snooping  feature in several VLANs, you should notice that whether each VLAN has its own  IGMP Querier first.  The ...
  • Page 96   Query Interval(s): The period of query sent by querier.  Query Maximum Response Time: The span querier detect to confirm there are  no more directly connected group members on a LAN.  Once  you  finish  configuring  the  settings,  click  on  Apply  to  apply  your  configuration.    4.7.3 Unknown Multicast    This  page  allows  you  to  decide  how  to  forward  the  unknown  multicast  traffic.  After  enabled  IGMP  Snooping,  the  known  multicast  can  be  filtered  by  IGMP  Snooping mechanism and forwarded to the member ports of the known multicast ...
  • Page 97 Discard:  The  unknown  multicast  will  be  discarded.  Non‐member  ports  will  not  receive the unknown multicast streams.  Once  you  finish  configuring  the  settings,  click  on  Apply  to  apply  your  configuration.    4.7.4 CLI Commands of the Multicast Filtering  Command Lines of the multicast filtering configuration    Feature Command Line IGMP Snooping IGMP Snooping - Switch(config)# ip igmp snooping Global IGMP snooping is enabled globally.
  • Page 98 Switch# sh ip igmp snooping IGMP snooping is globally enabled Vlan1 is IGMP snooping enabled immediate-leave is disabled last-member-query-interval is 100 centiseconds Vlan2 is IGMP snooping enabled immediate-leave is disabled last-member-query-interval is 100 centiseconds Vlan3 is IGMP snooping disabled immediate-leave is disabled last-member-query-interval is 100 centiseconds Display –...
  • Page 99 version: IGMPv2 query-interval: 125s query-max-response-time: 10s Switch# show running-config …. interface vlan1 ip address 192.168.2.200/24 ip igmp no shutdown ……. Unknown Multicast Unknown Multicast Switch(config)# mac-address-table multicast filtering Enable Force Filtering unknown multicast addresses ok! filtering (Send to Switch(config)# no mac-address-table multicast All Ports) filtering Flooding unknown multicast addresses ok!

  • Page 100: Snmp

    SNMP    Simple Network Management Protocol (SNMP) is a protocol used for exchanging  management  information  between  network  devices  and  is  a  member  of  the  TCP/IP protocol suite. The switch support SNMP v1 and v2c and V3.  An  SNMP  managed  network  consists  of  two  main  components:  agents  and  a  manager. An agent is a management software module that resides in a managed  switch. An agent translates the local management information from the managed  device into a SNMP compatible format. The manager is the console through the  network.  Following commands are included in this chapter:    4.8.1  SNMP Configuration  4.8.2    SNMPv3 Profile  4.8.3    SNMP Traps  4.8.4 ...
  • Page 101     4.8.2 SNMP V3 Profile  SNMP  V3  can  provide  more  security  functions  when  the  user  performs  remote  management  through  SNMP  protocol.  It  delivers  SNMP  information  to  the  administrator  with  user  authentication;  all  of  data  between  the  switch  and  the  administrator are encrypted to ensure secure communication.     ...
  • Page 102 SNMP  Trap  is  the  notification  feature  defined  by  SNMP  protocol.  All  the  SNMP  management  applications  can  understand  such  trap  information.  So  you  don’t  need to install new application to read the notification information.    This page allows users to Enable SNMP Trap, configure the SNMP Trap server IP,  Community  name,  and  trap  Version  V1  or  V2.  After  configuration,  you  can  see  the change of the SNMP pre‐defined standard traps and Westermo pre‐defined  traps. The pre‐defined traps can be found in Westermo private MIB.     ...
  • Page 103 4.8.4 CLI Commands of the SNMP  Command Lines of the SNMP configuration  Feature Command Line SNMP Community Read Only Switch(config)# snmp-server community public ro Community community string add ok Read Write Switch(config)# snmp-server community private Community community string add ok SNMP Trap Enable Trap Switch(config)# snmp-server enable trap Set SNMP trap enable ok. SNMP Trap Server IP Switch(config)# snmp-server host 192.168.2.33 without specific...

  • Page 104: Security

    Security    The switch provides several security features for you to secure your connection.  The  Filter  Set  is  also  known  as  Access  Control  List.  The  ACL  feature  includes  traditional Port Security and IP Security.  Following commands are included in this section:    4.9.1  Filter Set (Access Control List)  4.9.2  IEEE 802.1x  4.9.3  CLI Commands of the Security    4.9.1 Filter Set (Access Control List)  The Filter Set is known as Access Control List feature. There are two major types,  one is MAC Filter and the one is IP Filter.    ACE  is  short  of  Access  Control  Entry,  user  defines  the  Permit  or  Deny  rule  for  specific IP/MAC address or IP groups by network mask in each ACE. One ACL may ...
  • Page 105   MAC Filter (Port Security):    The  MAC  Filter  allows  user  to  define  the  Access  Control  List  for  specific  MAC  address or a group of MAC addresses.  Filter ID/Name: The name for this MAC Filter entry.  Action: Permit to permit traffic from specified sources. Deny to deny traffic from  those sources.    Source/Destination  Address:  Type  the  MAC  address  you  want  configure,  the  format  is  “AABB.CCDD.EEFF”.  Example:  “Source  to  Destination”  is  “0007.7c00.0000 to 0007.7c00.0002”. ...
  • Page 106     Egress Port: Bind the MAC Filter rule to specific front port.    Once  you  finish  configuring  the  ACE  settings,  click  on  Add  to  apply  your  configuration. You can see below screen is shown.    Example of the below Entry:    Permit Source MAC “0007.7c00.0000” to Destination MAC “0007.7c00.0002”.  The Permit rule is egress rule and it is bind to Gigabit Ethernet Port 25.    Once  you  finish  configuring  the  settings,  click  on  Apply  to  apply  your  configuration.   ...
  • Page 107 IP Filter:    Type ID/Name when select IP Filter. The ID for IP access list is listed as below of  the field. You can also type ACL name in this field, it goes to IP Extended mode  setting  and  support  both  IP  Standard  and  IP  Extended  mode  depend  on  the  setting. Click Add to add the rule. Click Edit to edit the content for the rule. After  configured, click Apply to apply all the rules. Reload to reload setting. Remove to  remove one of the entries.      Example:    IP  Standard  Access  List:  This  kind  of  ACL  allows  user  to  define  filter  rules  according to the source IP address.  IP  Extended  Access  List:  This  kind  of  ACL  allows  user  to  define  filter  rules  according to the source IP address, destination IP address, Source TCP/UDP port, ...
  • Page 108   Filter ID/Name: The ID or the name for this IP Filter entry.  Action: Permit to permit traffic from specified sources. Deny to deny traffic from  those sources.    Source/Destination  Address:  Type  the  source/destination  IP  address  you  want  configure.    Source/Destination Wildcard: This command allows user to define single host or  a group of hosts based on the wildcard. Some of the allowance examples are as  below:     ...
  • Page 109 Wildcard  Bit  Number of  Note  allowance  Any  11111111.11111111.  All  All IP addresses.  11111111.11111111  Or a mask:  255.255.255.255  Host  0.0.0.0  1  Only the Source  or Destination  host.  0.0.0.3  0.0.0.(00000011)  3    0.0.0.7  0.0.0.(00000111)  7    0.0.0.15  0.0.0.(11111111)  15    ….          Note:  The  mask  is  a  wildcard  mask:  the  high‐order  bits  of  the  mask  that  are  binary zeros determine how many corresponding high‐order bits in the IP address ...
  • Page 110     After  configured  the  ACL  filter  rules,  remember  associate  this  filter  with  the  physical  ports.  Then  the  port  has  the  capability  to  filter  traffic/attach  based  on  the packets lost.      4.9.2 IEEE 802.1x  802.1X configuration    IEEE 802.1X is the protocol that performing authentication to obtain access to IEEE  802  LANs.  It  is  port‐base  network  access  control  and  the  switch  could  control  which connection should be available or not. ...
  • Page 111   System AuthControl: To enable or disable the 802.1x authentication.  Authentication Method: Radius is an authentication server that provides key for  authentication,  with  this  method,  user  must  connect  the  switch  to  the  Radius  server. If the user select Local for the authentication method, the switch will use  the local user data base which can be create in this page for authentication.  Radius Server IP: The IP address of the Radius server  Shared Key: The password between the switch and the Radius Server.  Server Port: UDP port of the Radius server.  Accounting Port: Port for packets that contain the information of account login or  logout.  Secondary Radius Server IP: Secondary Radius Server could be set in case of the  primary radius server down.  Local Radius User: The user can add Account/Password for local authentication.  Local  Radius  User  List:  This  list  shows  the  account  information;  user  also  can  remove selected account.    802.1x Port Configuration ...
  • Page 112   Once  you  finish  configuring  the  settings,  click  on  Apply  to  apply  your  configuration.  Port control: Force Authorized means this port is authorized; the data is free to  in/out.  Force  unauthorized  just  opposite,  the  port  is  blocked.  If  users  want  to  control this port with Radius Server, please select Auto for port control.  Reauthentication:  If  enable  this  field,  switch  will  ask  client  to  re‐authenticate.  The default time interval is 3600 seconds. ...
  • Page 113 Quiet Period: When authentication failed, Switch will wait for a period and try to  communicate with radius server again.  Tx period: The time interval of authentication request.  Supplicant Timeout: the timeout for the client authenticating  Sever Timeout: The timeout for server response for authenticating.    Click  Initialize  Selected  to  set  the  authorize  state  of  selected  port  to  initialize  status.  Click  Reauthenticate  Selected  to  send  EAP  Request  to  supplicant  to  request  reauthentication.  Click  Default  Selected  to  reset  the  configurable  802.1x  parameters  of  selected  port to the default values. ...
  • Page 114 4.9.3 CLI Commands of the Security  Command Lines of the Security configuration    Feature Command Line Port Security Add MAC access list Switch(config)# mac access-list extended NAME access-list name Switch(config)# mac access-list extended server1 Switch(config-ext-macl)# permit Specify packets to forward deny Specify packets to reject End current mode and change to enable mode exit Exit current mode and down to previous...
  • Page 115 quit Exit current mode and down to previous mode remark Access list entry comment Add IP Extended Switch(config)# ip access-list extended access list <100-199> Extended IP access-list number <2000-2699> Extended IP access-list number (expanded range) WORD access-list name Switch(config)# ip access-list extended 100 Switch(config-ext-acl)# deny Specify packets to reject...
  • Page 116 0007.7c11.2233 host 0007.7c11.2234 [IFNAME] Egress interface name Switch(config-ext-macl)#permit host 0007.7c11.2233 host 0007.7c11.2234 gi25 Note: MAC Rule: Permit/Deny wildcard Source_MAC wildcard Dest_MAC Egress_Interface Example 1: Edit IP Switch(config)# ip access-list extended 100 Extended access list Switch(config-ext-acl)#permit Any Internet Protocol Transmission Control Protocol User Datagram Protocol icmp Internet Control Message Protocol Switch(config-ext-acl)#permit ip...
  • Page 117 Egress_Interface UDP Rule: Permit/Deny udp Source_IP wildcard Dest_IP wildcard eq Given_Port_Number Egress_Interface ICMP Rule: Permit/Deny icmp Source_IP wildcard Dest_IP wildcard ICMP_Message_Type ICMP_Message_Code Egress_Interface Add MAC Switch(config)# mac-address-table static 0007.7701.0101 vlan 1 interface fa1 mac-address-table unicast static set ok! Port Security Switch(config)# interface fa1 Switch(config-if)# switchport port-security Disables new MAC addresses learning and aging...
  • Page 118 authentication Switch(config)# dot1x authentic-method radius Switch(config)# radius server-ip Switch(config)# dot1x radius Switch(config)# dot1x radius server-ip 192.168.2.200 key 1234 RADIUS Server Port number NOT given. (default=1812) RADIUS Accounting Port number NOT given. (default=1813) RADIUS Server IP : 192.168.2.200 RADIUS Server Key : 1234 RADIUS Server Port : 1812 RADIUS Accounting Port : 1813 Switch(config)#...
  • Page 119 Secondary RADIUS Server Port : 1812 Secondary RADIUS Accounting Port : 1813 User name/password Switch(config)# dot1x username Westermo passwd for authentication Westermo vlan 1 Display Switch# show dot1x <cr> Show Dot1x information for all interface authentic-method Dot1x authentic-method interface Interface name...
  • Page 120 operControlledDirections : Both adminControlledDirections : Both Switch# show dot1x radius RADIUS Server IP : 192.168.2.200 RADIUS Server Key : radius-key RADIUS Server Port : 1812 RADIUS Accounting Port : 1813 Secondary RADIUS Server IP : N/A Secondary RADIUS Server Key : N/A Secondary RADIUS Server Port : N/A Secondary RADIUS Accounting Port : N/A Switch# show dot1x username...

  • Page 121: Warning

    4.10 Warning  The switch provides several types of Warning features for you to remote monitor  the  status  of  end  devices  or  the  change  of  your  network.  The  features  include  System Log and SMTP E‐mail Alert.  Following commands are included in this chapter:    4.10.1    Event Selection    4.10.2    Syslog Configuration    4.10.3    SMTP Configuration    4.10.4    CLI Commands        4.10.1 Event Selection  Event Types can be divided into two basic groups: System Events and Port Events. ...
  • Page 122   Once  you  finish  configuring  the  settings,  click  on  Apply  to  apply  your  configuration.    4.10.2 SysLog Configuration  System Log is useful to provide system administrator locally or remotely monitor  switch events history. There are two System Log modes provided by the switch,  local mode and remote mode.  Local  Mode:  In  this  mode,  the  switch  will  print  the  occurred  events  selected  in  the Event Selection page to System Log table of the switch. You can monitor the  system logs in [Monitor and Diag] / [Event Log] page.  Remote  Mode:  The  remote  mode  is  also  known  as  Server  mode.  In  this  mode,  you should assign the IP address of the System Log server. The switch will send ...
  • Page 123   Once  you  finish  configuring  the  settings,  click  on  Apply  to  apply  your  configuration.      Note:  When  enabling  Local  or  Both  mode,  you  can  monitor  the  system  logs  in  [Monitor and Diag] / [Event Log] page.    4.10.3 SMTP Configuration  The  switch  supports  E‐mail  Warning  feature.  The  switch  will  send  the  occurred  events ...
  • Page 124 Field  Description  SMTP Server IP Address  Enter the IP address of the email Server  Authentication  Click on check box to enable password  User Name  Enter email Account name (Max.40 characters)  Password  Enter the password of the email account    Confirm Password  Re‐type the password of the email account  You can set up to 4 email addresses to receive email alarm from Switch    Rcpt E‐mail Address 1  The  first  email  address  to  receive  email  alert  from Switch (Max. 40 characters)  Rcpt E‐mail Address 2  The second email address to receive email alert  from Switch (Max. 40 characters)  Rcpt E‐mail Address 3  The  third  email  address  to  receive  email  alert  from Switch (Max. 40 characters)  Rcpt E‐mail Address 4  The fourth  email address to receive email alert  from Switch (Max. 40 characters) ...
  • Page 125 Switch(config)# smtp-server server 192.168.2.200 ACCOUNT SMTP server mail account, ex: support@westermo.se Switch(config)# smtp-server server 192.168.2.200 support@westermo.se SMTP Email Alert set Server: 192.168.2.200, Account: support@westermo.se ok. Receiver mail Switch(config)# smtp-server receipt 1 korecare@Westermo.com SMTP Email Alert set receipt 1: support@westermo.se ok. Authentication...
  • Page 126 SMTP Email Alert set Authentication disable ok. Display Switch# sh smtp-server SMTP Email Alert is Enabled Server: 192.168.2.20000, Account: admin@Westermo.com Authentication: Enabled Username: admin, Password: admin SMTP Email Alert Receipt: Receipt 1: support@westermo.se Receipt 2: Receipt 3: Receipt 4:  ...

  • Page 127: Monitor And Diag

    4.11 Monitor and Diag    The switch provides several types of features for you to monitor the status of the  switch or diagnostic for you to check the problem when encountering problems  related  to  the  switch.  The  features  include  MAC  Address  Table,  Port  Statistics,  Port Mirror, Event Log and Ping.  Following commands are included in this group:    4.11.1 MAC Address Table  4.11.2 Port Statistics  4.11.3 Port Mirror  4.11.4 Event Log  4.11.5 Topology Discovery (LLDP)  4.11.6 Ping  4.11.7 CLI Commands of the Monitor and Diag    4.11.1 MAC Address Table  The  switch  provides  8K  entries  in  MAC  Address  Table.  In  this  page,  users  can  change ...
  • Page 128 Dynamic  Unicast  MAC  is  MAC  address  learnt  by  the  switch  Fabric.  Static  Multicast  can  be  added  by  CLI  and  can  be  deleted  by  Web  and  CLI.  Dynamic  Multicast will appear after you enabled IGMP and the switch learnt IGMP report.    Click  on  Remove  to  remove  the  static  Unicast/Multicast  MAC  address.  Click  on  Reload ...
  • Page 129     4.11.3 Port Mirroring  Port mirroring (also called port spanning) is a tool that allows you to mirror the  traffic from one or more ports onto another port, without disrupting the flow of  traffic on the original port. Any traffic that goes in or out of the Source Port(s) will  be  duplicated  at  the  Destination  Port.  This  traffic  can  then  be  analyzed  on  the  Destination  port  using  a  monitoring  device  or  application.  A  network  administrator will typically utilize this tool for diagnostics, debugging, or fending  off attacks.  Port Mirror Mode: Select Enable/Disable to enable/disable Port Mirror.  Source Port: This is also known as Monitor Port. These are the ports you want to  monitor  and  the  traffic  of  all  source/monitor  ports  will  be  copied  to  destination/analysis ...
  • Page 130   Once you finish configuring the settings, click on Apply to apply the settings.    4.11.4 Event Log  When System Log Local mode is selected, the switch will record occurred events  in  local  log  table.  This  page  shows  this  log  table.  The  entry  includes  the  index,  occurred data and time and content of the events.  Click on Clear to clear the entries. Click on Reload to refresh the table.     ...
  • Page 131 4.11.5 Topology Discovery (LLDP)  The switch supports 802.1AB Link Layer Discovery Protocol, thus the 5428G can  be  discovered  by  the  Network  Management  System  which  support  LLDP  discovery. With LLDP supported, the NMS can easier maintain the topology map,  display  port  ID,  port  description,  system  description,  VLAN  ID…  Once  the  link  failure, the topology change events can be updated to the NMS as well. The LLDP  Port State can display the neighbor ID and IP leant from the connected devices.    LLDP: Enable/Disable the LLDP topology discovery information.  LLDP Configuration: To configure the related timer of LLDP.  LLDP  timer:  The  LLDPDP  interval,  the  LLDP  information  is  send  per  LLDP  timer.  The default value is 30 seconds. ...
  • Page 132 4.11.6 Ping Utility  This  page  provides  Ping  Utility  for  users  to  ping  remote  device  and  check  whether  the  device  is  alive  or  not.  Type  Target  IP  address  of  the  target  device  and click on Start to start the ping. After few seconds, you can see the result in  the Result field.        4.11.7 CLI Commands of the Monitor and Diag  Command Lines of the Monitor and Diag configuration    Feature Command Line MAC Address Table Ageing Time...
  • Page 133 Add Multicast MAC Switch(config)# mac-address-table multicast address 0100.5e01.0101 vlan 1 interface fa6-7 Adds an entry in the multicast table ok! Note: rule: mac-address-table multicast MAC_address VLAN VID interface_list interface_name/range Show MAC Address Switch# show mac-address-table Table – All types ***** UNICAST MAC ADDRESS ***** Destination Address Address Type Vlan Destination Port...
  • Page 134 0100.5e7f.fffa fa4,fa6-7 Show MAC Address Switch# show mac-address-table static Table – Static MAC Destination Address Address Type Vlan addresses Destination Port ------------------- --------------- ------- ------------------------ 0007.7c10.0101 Static 0007.7c10.0102 Static Show Aging timeout Switch# show mac-address-table aging-time time the mac-address-table aging-time is 300 sec. Port Statistics Port Statistics Switch# show rmon statistics fa4 (select...
  • Page 135 Select Source Port Switch(config)# mirror source fa1-2 both Received and transmitted traffic Received traffic Transmitted traffic Switch(config)# mirror source fa1-2 both Mirror source fa1-2 both set ok. Note: Select source port list and TX/RX/Both mode. Select Destination Switch(config)# mirror destination fa6 both Port Mirror destination fa6 both set ok Display...
  • Page 136 Ping Ping IP Switch# ping 192.168.2.33 PING 192.168.2.33 (192.168.2.33): 56 data bytes 64 bytes from 192.168.2.33: icmp_seq=0 ttl=128 time=0.0 ms 64 bytes from 192.168.2.33: icmp_seq=1 ttl=128 time=0.0 ms 64 bytes from 192.168.2.33: icmp_seq=2 ttl=128 time=0.0 ms 64 bytes from 192.168.2.33: icmp_seq=3 ttl=128 time=0.0 ms 64 bytes from 192.168.2.33: icmp_seq=4 ttl=128 time=0.0 ms...

  • Page 137: Device Front Panel

    4.12  Device Front Panel    Device Front Panel allows you to see LED status on the switch. You can see LED  and link status of the Power, DO, DI, R.M. and Ports.    Feature  On / Link UP  Off / Link Down  Note  Power  Green  Black    R.M. (Ring Master)  Green  Black    Port Link LED  Green  Black    Port Active LED  Green  Black    Port Link State  Green  Black  Green: The port is  connected.  Black: Not connected.  SFP Link State  Green  Black  Gray: Plugged but not  link up yet.    The switch Front Panel     ...

  • Page 138: Save To Flash

    4.13 Save to Flash    Save  Configuration  allows  you  to  save  any  configuration  you  just  made  to  the  Flash. Powering off the switch without clicking on Save Configuration will cause  loss of the new settings. After selecting Save Configuration, click on Save to Flash  to save your new configuration.    Command Lines:    Feature Command Line Save SWITCH# write Building Configuration… [OK] Switch# copy running-config startup-config Building Configuration... [OK]...

  • Page 139: Logout

    4.14 Logout    The switch provides two logout methods. The web connection will be logged out  if you don’t input any command after 30 seconds.  The Logout command allows  you to manually logout the web connection. Click on Yes to logout, No to go back  the configuration page.    Command Lines:    Feature Command Line Logout SWITCH> exit SWITCH# exit  ...

  • Page 140: Appendix

    5 Appendix  Pin Assignment of the RS‐232 Console Cable    The total cable length is 150cm.     ...

  • Page 141: Private Mib  1

    Private MIB    The private MIB can be found in product CD. Compile the private MIB file by your  SNMP  tool.  The  private  MIB  tree  is  the  same  as  the  web  tree.  This  is  easier  to  understand and use. If you are not familiar with standard MIB, you can directly  use private MIB to manage/monitor the switch, no need to learn or find where  the OIDs of the commands are.   ...

  • Page 142: Revision History 1

    Revision History    Edition  Date  Modifications  V1.0  2010/11/9  The first release                     ...
  • Page 143  ...

Table of Contents
