Instrucciones de instalacion

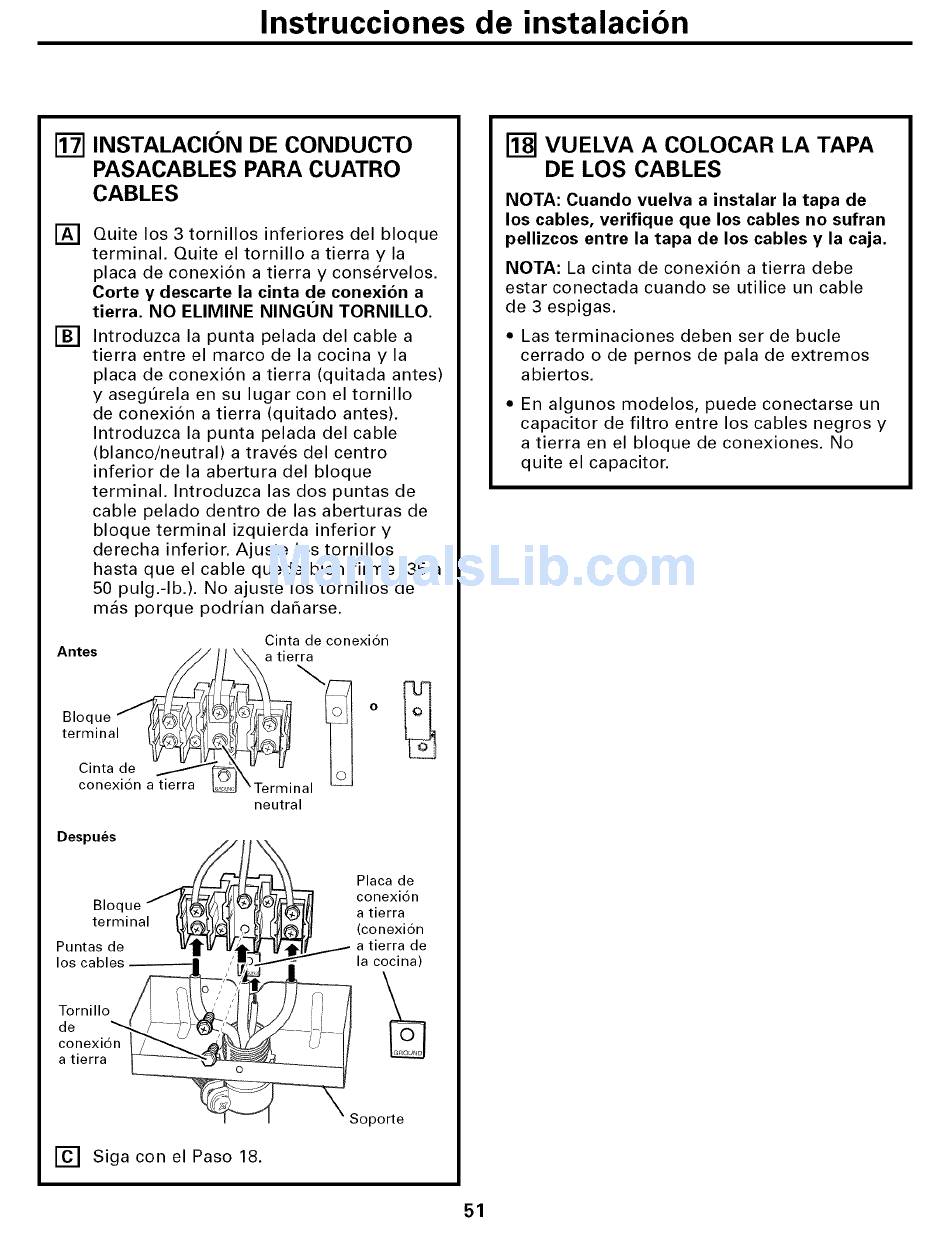

r_ INSTALACION DE CONDUCTO
PASACABLES PARA CUATRO
CABLES
[]
[]
Quite los 3 tornillos inferiores del bloque
terminal. Quite el tornillo a tierra y la
placa de conexi6n a tierra y cons@velos,
Corte y descarte la cinta de conexion a
tierra. NO ELIMINE NINGUN TORNILLO.
Introduzca la punta pelada del cable a
tierra entre el marco de la cocina y la
placa de conexi6n a tierra (quitada antes)
y asegt]rela en su lugar con el tornillo
de conexi6n a tierra (quitado antes).
Introduzca la punta pelada del cable
(blanco/neutral) a traves del centro
inferior de la abertura del bloque
terminal. Introduzca las dos puntas de
cable pelado dentro de las aberturas de
bloque terminal izquierda inferior y
derecha inferior, Ajuste los tornillos
hasta que el cable quede bien firme (35 a
50 pulg.-Ib.). No ajuste los tornillos de
mas porque podrian dafiarse.
Antes _
Bloque
terminal
Cinta de
conexion a tierra
Cinta de conexion
I ati__rra _
O
\Terminal _
neutral
Oe,.u,s
// _7"_'r'_ \\ Placa de
,,-.'"_ _-"F_'(/J_ _ _ _71 conexi6n
Bloque ./ S_-_(_,,_I_ a tierra
terminal _,_[,_] i 0 _/I_'_ (conexion
Puntas de _/-_,_- _'_ i_......--_" a tierra de
los cables .---------41 /,m_ j,.,_ la cocina)
Tornillo ' ,,," _/
conexion LJ
a tierra
-I -- U " Soporte
[] Siga con el Paso 18.
[_] VUELVA A COLOCAR LA TAPA
DE LOS CABLES
NOTA: Cuando vuelva a instalar la tapa de
los cables, verifique que los cables no sufran
pellizcos entre la tapa de los cables y la caja.
NOTA: La cinta de conexi6n a tierra debe
estar conectada cuando se utilice un cable
de 3 espigas.
• Las terminaciones deben ser de bucle
cerrado o de pernos de pala de extremos
abiertos.
• En algunos modelos, puede conectarse un
capacitor de filtro entre los cables negros y
a tierra en el bloque de conexiones. No
quite el capacitor.
