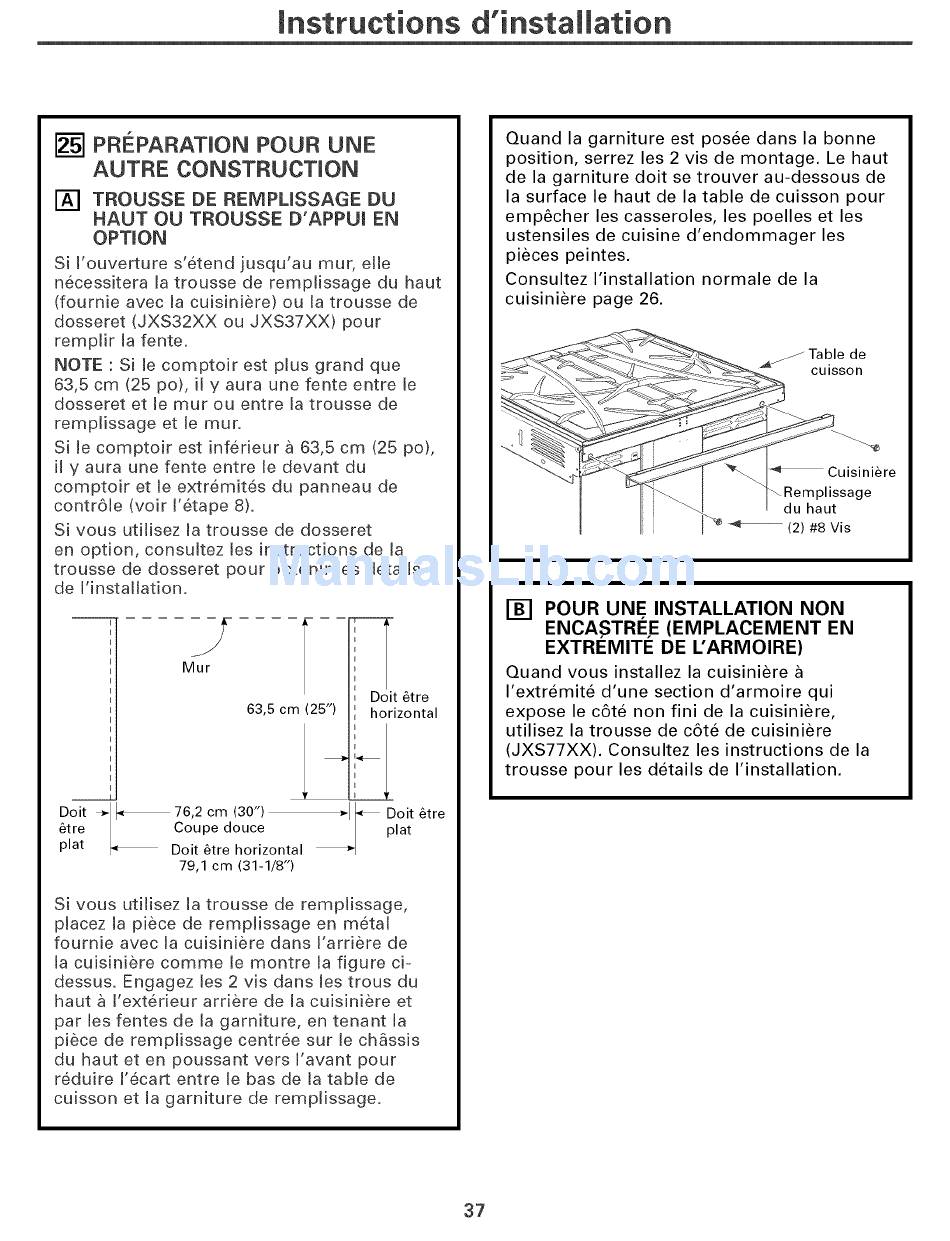

GE P2S975 Installation Instructions Manual page 37

Instructions d'installation
[] PR[ PARATJON POUR UNE
AUTRE CONSTRUCTION
[] TROUSSE DE REMPLISSAGE DU
HAUT OU TROUSSE D'APPUI Eft[
OPTION
Si l'ouverture s'etend jusqu'au mur, elie
necessitera la trousse de remplissage du haut
(fournie avec la cuisiniere) ou la trousse de
dosseret (JXS32XX ou JXS37XX) pour
remplir ta fente.
NOTE : Si le comptoir est plus grand que
63,5 cm (25 po}, it y aura une fente entre te
dosseret et lemur ou entre ta trousse de
remplissage et temur.
Si le comptoir est infedeur a 63,5 cm (25 po),
it y aura une fente entre le devant du
comptoir et le extr6mites du panneau de
contr61e (voir l'etape 8).
Si vous utilisez la trousse de dosseret
en option, consultez tes instructions de la
trousse de dosseret pour obtenir tes detaits
de t'instattation.
Mur
63,5 cm (25")
Doit &tre
horizontal
Doit _- _ 76,2 cm (30") _'_ Doit 6tre
6tre I Coupe douce _ plat
plat I_ Doit 6tre horizontal
79,1 cm (31-1/8")
Si vous utilisez la trousse de remplissage,
placez la piece de remplissage en metal
fournie avec la cuisiniere dans t'arriere de
ta cuisiniere comme le montre la figure ci-
dessus. Engagez tes 2 vis dans les trous du
haut a l'exterieur arriere de ta cuisiniere et
par les fentes de la garniture, en tenant la
piece de remplissage centree sur le chassis
du haut et en poussant vers l'avant pour
reduire l'ecart entre te bas de la table de
cuisson et ta garniture de remplissage.
Quand la garniture est posee dans la bonne
position, serrez les 2 vis de montage. Le haut
de la garniture doit se trouver au-dessous de
la surface le haut de la table de cuisson pour
emp_cher les casseroles, les poelles et les
ustensiles de cuisine d'endommager les
pieces peintes.
Consultez I'installation normale de la
cuisiniere page 26.
_ Table de
CUlSSOn
Cuisiniere
-_.Remplissage
du haut
(2) #8 Vis
[] POUR UNE INSTALLATION NON
ENCASTREE (EMPLACEMENT EN
EXTREMITE DE L'ARMOIRE)
Quand vous installez la cuisiniere
I'extremite d'une section d'armoire qui
expose le c6te non fini de la cuisiniere,
utilisez la trousse de c6te de cuisiniere
(JXS77XX). Consultez les instructions de la
trousse pour les details de I'installation.
