Instructions d'installation

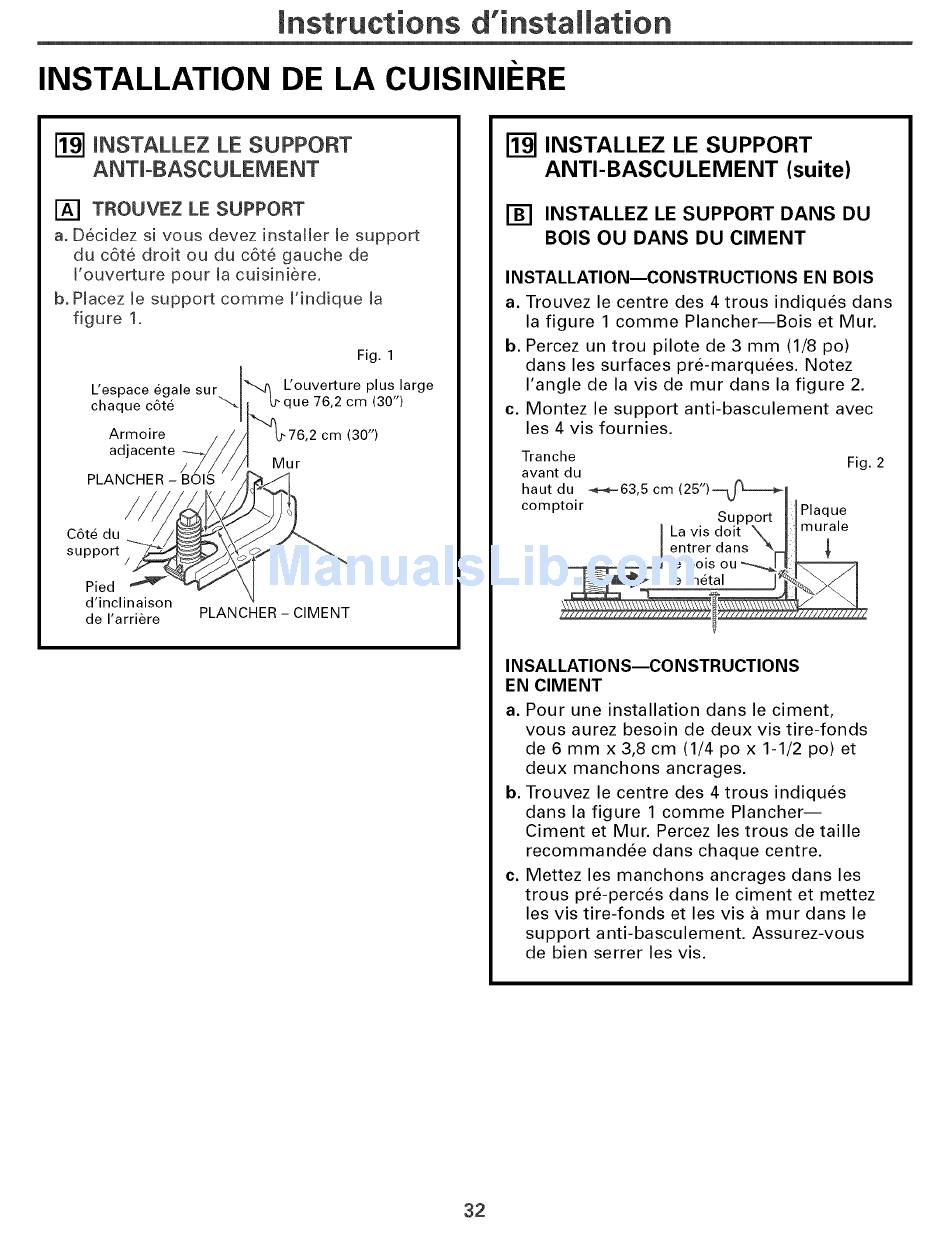

INSTALLATION DE LA CUISINII RE
[] JNSTALLEZ LE SUPPORT
ANTJ-BASCULEMENT
[] TROUVEZ LE SUPPORT
a. D6cidez si vous devez installer te support
du c6te droit ou du c6te gauche de
t'ouverture pour ta cuisini6re.
b. Placez le support comme tqndique ta
figure 1.
Fig. 1
L'espace egale sur
chaque c6te
L'ouverture plus large
ue 76,2 cm (30")
Armoire
adjacente
/
PLANCHER - BOIS ,
d'inclinaison
de I'arriere
2 cm (30")
Mur
PLANCHER - CIMENT
INSTALLEZ LE SUPPORT
ANTI-BASCULEMENT (suite)
[] INSTALLEZ LE SUPPORT DANS DU
BOIS OU DANS DU ClMENT
INSTALLATION--CONSTRUCTIONS EN BOIS
a. Trouvez le centre des 4 trous indiques dans
la figure 1 comme Plancher--Bois et Mur.
b. Percez un trou pilote de 3 mm (1/8 po)
dans les surfaces pre-marquees. Notez
I'angle de la vis de mur dans la figure 2,
c. Montez le support anti-basculement avec
les 4 vis fournies,
Tranche Fig.
avant du
haut du _-63,5 cm (25")-_----_
comptoir £ ...... I IPlaque
I La vis do_['"_" llmurale
entrer dans _Jl Jf
,e bois o.
INSALLATIONS--CONSTRUCTIONS
EN ClMENT
a. Pour une installation dans le ciment,
vous aurez besoin de deux vis tire-fonds
de 6 mm x 3,8 cm (1/4 pox 1-1/2 po) et
deux manchons ancrages.
b. Trouvez le centre des 4 trous indiques
dans la figure 1 comme Plancher--
Ciment et Mur. Percez les trous de taille
recommandee dans chaque centre.
c. Mettez les manchons ancrages dans les
trous pre-perces dans le ciment et mettez
les vis tire-fonds et les visa mur dans le
support anti-basculement. Assurez-vous
de bien serrer les vis.
32
