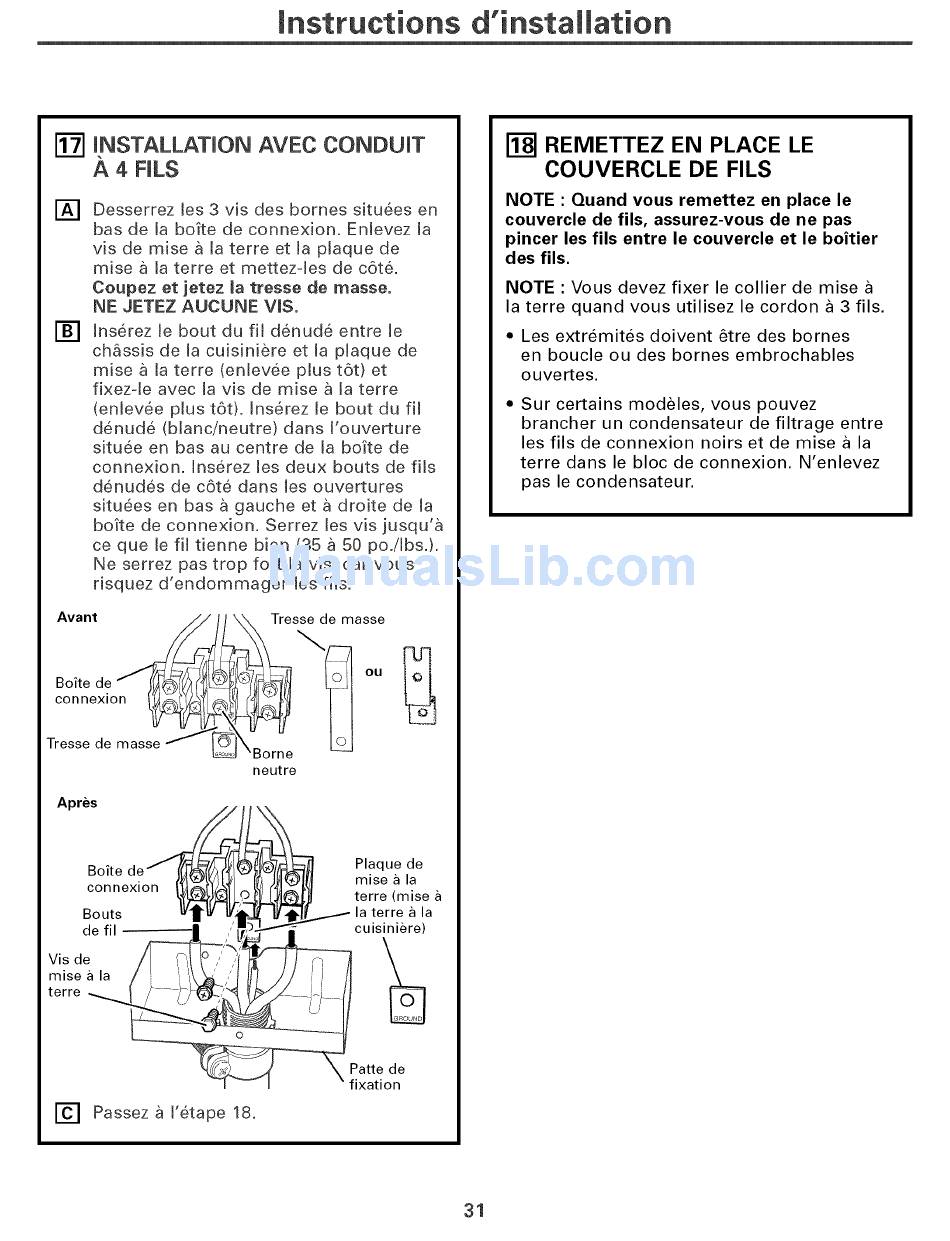

GE P2S975 Installation Instructions Manual page 31

instructions d'installation
r_] INSTALLATION AVEC CONDUIT
A 4 RLS
[]
[]
Desserrez les 3 vis des bornes situ6es en
bas de ta bofte de connexion. Enlevez ta
vis de mise a la terre et Ja plaque de
mise a ta terre et mettez-les de c6t&
Coupez et jetez Ja tresse de masse.
NE JETEZ AUCUNE VlS.
tns@ez le bout du fil denud6 entre te
chassis de ta cuisiniere et ta plaque de
mise a la terre (enievee plus t6t) et
fixez le avec ta vis de mise a ta terre
(enlevee plus t6t). lnserez le bout du fil
denud6 (blanc/neutre) dans Vouverture
situee en bas au centre de ta boTte de
connexion, lnserez les deux bouts de fits
denud6s de c6te darts les ouvertures
situees en bas a gauche et a droite de la
boke de connexion. Serrez les vis jusqu'a
ce que le fii tienne bien (35 a 50 po./tbs.).
Ne serrez pas trop fort ta vis, car vous
risquez d'endommager tes fits.
connexion
Tresse de masse
I \Tr_sse de masse
\
.... \Borne _ ou
neutre
- . /"_'_LF_(_h Plaque de
Boite ae- II,J_=_l(/,_ H _"_ _l_ ,_r_tJ • •
connexion
(f,l_Y)_'_!- & /¢_1_l_1
mlse a la .
"- tl_,_lJ.,,O_i_J_ terre (riqlse a
Bouts IVll'll/ tit, i t_ _ I111.1_..-_ la terre a la
de fil ---------t ,'_,_ A-_-'_- cu s n ere)
O "_'
Vis de ,'l
miseala
I :
,__-J_t.LJ
: 11 k___
terre _ I / /-?(r&/'_il_Y l .--i I1 I
_Patte de
I -- I "fixation
[] Passez a t'etape 18.
[_] REMETTEZ EN PLACE LE
COUVERCLE DE FILS
NOTE : Quand vous remettez en place le
couvercle de ills, assurez-vous de ne pas
pincer les ills entre le couvercle et le boitier
des fils.
NOTE : Vous devez fixer le collier de mise
la terre quand vous utilisez le cordon a 3 ills.
• Les extremites doivent _tre des bornes
en boucle ou des bornes embrochables
ouvertes.
• Sur certains modeles, vous pouvez
brancher un condensateur de filtrage entre
les ills de connexion noirs et de mise a la
terre dans le bloc de connexion. N'enlevez
pas le condensateur.
31
