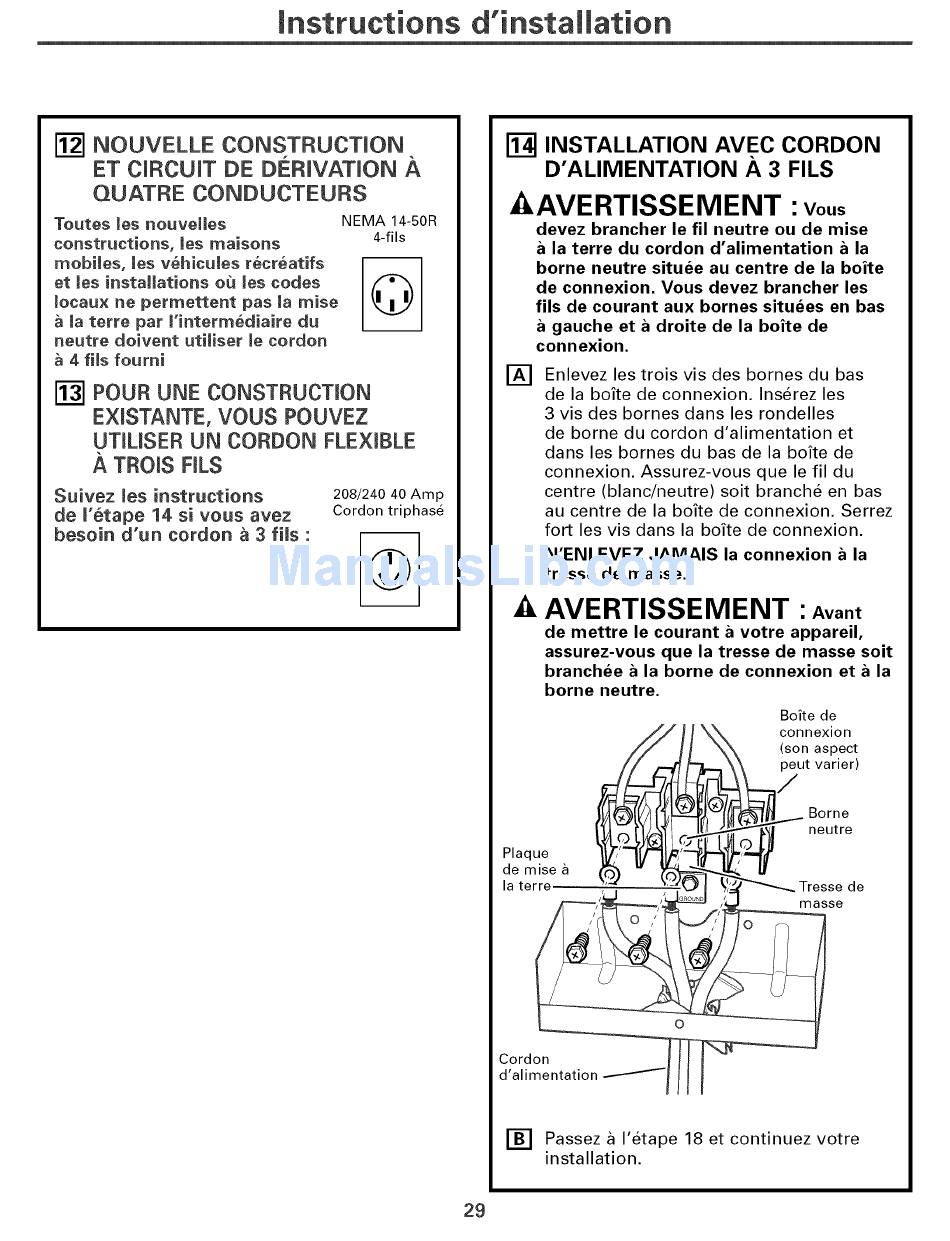

mnstructions d'instamiation
r_] NOUVELLE CONSTRUCTION
ET CiRCUiT DE DC:RJVATJON A
QUATRE CONDUCTEURS
Toutes lee nouvelles
NEMA 14-50R
constructions, lee maisons 4-fils
mobiles, lee v@hicules reereatife
et lee installations oQ lee codes
IOl
loeaux ne permettent pas la raise
la terre par l'intermediaire du
neutre doivent utiliser le cordon
4 file fourni
r_] POUR UNE CONSTRUCTmON
EXmSTANTE,VOUS POUVEZ
UTmUSERUN CORDON FLEXIBLE
A TROIS FILS
Suivez lee instructions
de m'etape 14 si vous avez
besoin d'un cordon a 3 file •
208/240 40 Amp
Cordon triphase
r_-z-4] INSTALLATION AVEC CORDON
D'ALIMENTATION A 3 FILS
AVERTISSEMENT :vous
devez brancher le fil neutre ou de mise
la terre du cordon d'alimentation a la
borne neutre situee au centre de la boite
de connexion. Vous devez brancher lee
ills de courant aux bornes situees en bas
gauche et a droite de la boite de
connexion.
[] Enlevez lee trois vie des bornes du bas
de la bofte de connexion. Inserez lee
3 vie des bornes dane lee rondelles
de borne du cordon d'alimentation et
dane lee bornes du bas de la bofte de
connexion. Assurez-vous que le fil du
centre (blanc/neutre) soit branche en bas
au centre de la bofte de connexion. Serrez
fort lee vie dane la bofte de connexion.
N'ENLEVEZ JAMAIS la connexion a la
tresse de masse.
AVERTISSEMENT •Avant
de mettre le courant a votre appareil,
assurez-vous que la tresse de masse soit
branchee a la borne de connexion et a la
borne neutre.
Plaque
de mise
la terre
Boite de
connexion
(son aspect
_/_ut varier)
l___. _ Borne
_ neutre
_ '_"---_.. Tresse de
masse
Cordon
d'alimentation
[] Passez a I'etape 18 et continuez votre
installation.
29
