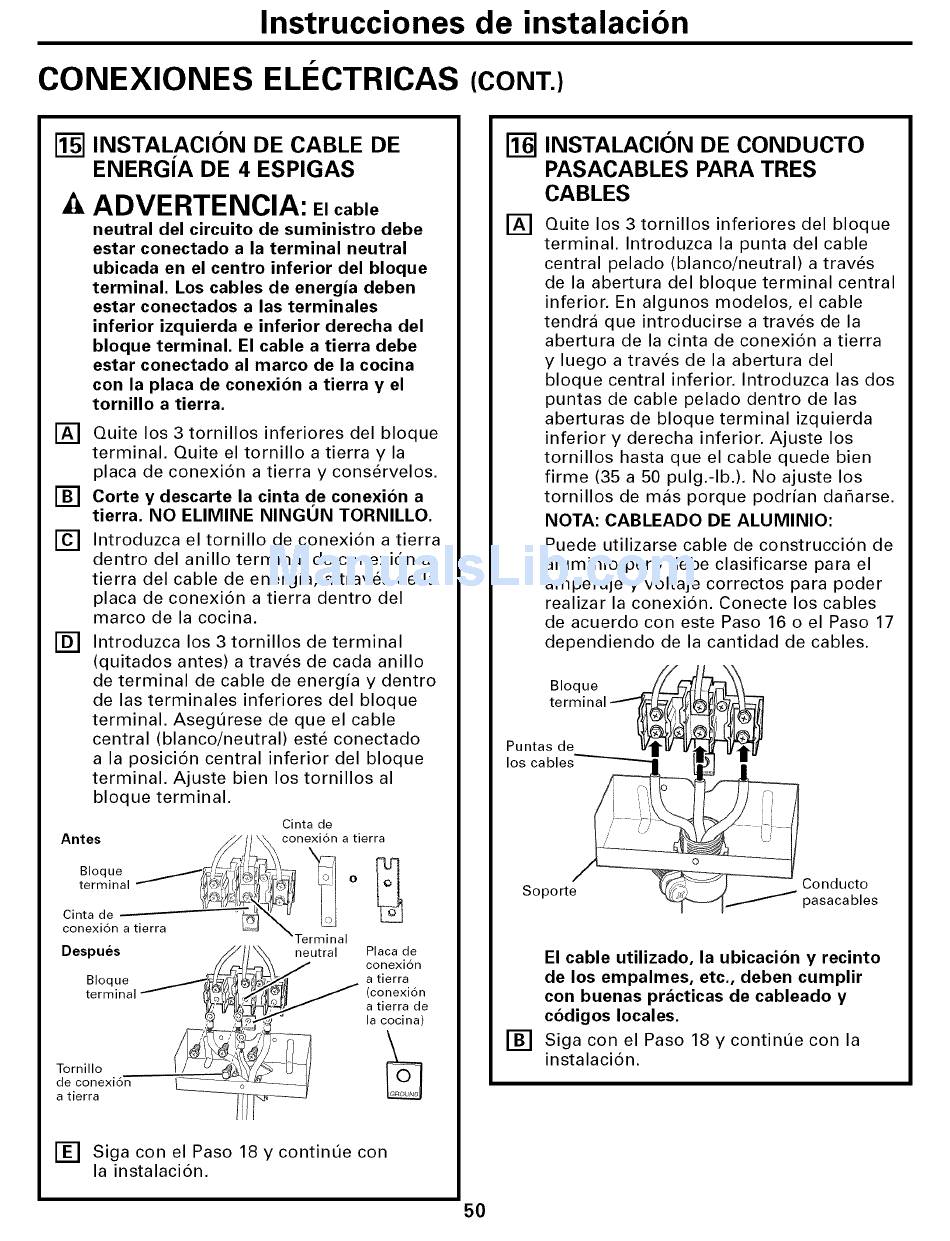

Instrucciones de instalacion
CONEXIONES ELI CTRICAS (CONT.)
[]
INSTALACION DE CABLE DE
ENERGIA DE 4 ESPIGAS
ADVERTENCIA:
El cable
neutral del circuito de suministro debe
estar conectado a la terminal neutral
ubicada en el centro inferior del bloque
terminal. Los cables de energia deben
estar conectados a las terminales
inferior izquierda e inferior derecha del
bloque terminal. El cable a tierra debe
estar conectado al marco de la cocina
con la placa de conexion a tierra y el
tornillo a tierra.
[] Quite los 3 tornillos inferiores del bloque
terminal. Quite el tornillo a tierra y la
placa de conexi6n a tierra y conservelos.
[] Corte y descarte la cinta de conexion a
tierra. NO ELIMINE NINGUN TORNILLO.
[] Introduzca el tornillo de conexi6n a tierra
dentro del anillo terminal de conexi6n a
tierra del cable de energia, a traves de la
placa de conexi6n a tierra dentro del
marco de la cocina.
[] Introduzca los 3 tornillos de terminal
(quitados antes) a traves de cada anillo
de terminal de cable de energia y dentro
de las terminales inferiores del bloque
terminal. Asegurese de que el cable
central (blanco/neutral) este conectado
a la posici6n central inferior del bloque
terminal. Ajuste bien los tornillos al
bloque terminal.
Cinta de
Antes _/j/_ eonexi6n a tierra
0,o ue
terminal / i,_t'_;t_"_ [_1 0 lO 1
Cinta de __)I',>1
conexi6n a tierra L_J _Telm_nal
Despues neutral Placa de
conexion
Bloque a tierra
terminal (conexi6n
a tierra de
la cocina)
Tornillo
de conexi6n
a tierra
[] Siga con el Paso 18 y continue con
la instalaci6n.
[]
INSTALACION DE CONDUCTO
PASACABLES PARA TRES
CABLES
Quite los 3 tornillos inferiores del bloque
terminal. Introduzca la punta del cable
central pelado (blanco/neutral) a traves
de la abertura del bloque terminal central
inferior. En algunos modelos, el cable
tendra que introducirse a traves de la
abertura de la cinta de conexiSn a tierra
y luego a traves de la abertura del
bloque central inferior. Introduzca las dos
puntas de cable pelado dentro de las
aberturas de bloque terminal izquierda
inferior y derecha inferior. Ajuste los
tornillos hasta que el cable quede bien
firme (35 a 50 pulg.-Ib.). No ajuste los
tornillos de mas porque podrian daharse.
NOTA: CABLEADO DE ALUMINIO:
Puede utilizarse cable de construccion de
aluminio pero debe clasificarse para el
amperaje y voltaje correctos para poder
realizar la conexiSn. Conecte los cables
de acuerdo con este Paso 16 o el Paso 17
dependiendo de la cantidad de cables.
Bloque
terminal
Puntas de
los cables
Soporte Conducto
pasaca bles
El cable utilizado, la ubicacion y recinto
de los empalmes, etc., deben cumplir
con buenas practicas de cableado y
codigos locales.
[] Siga con el Paso 18 y continue con la
instalaci6n.
