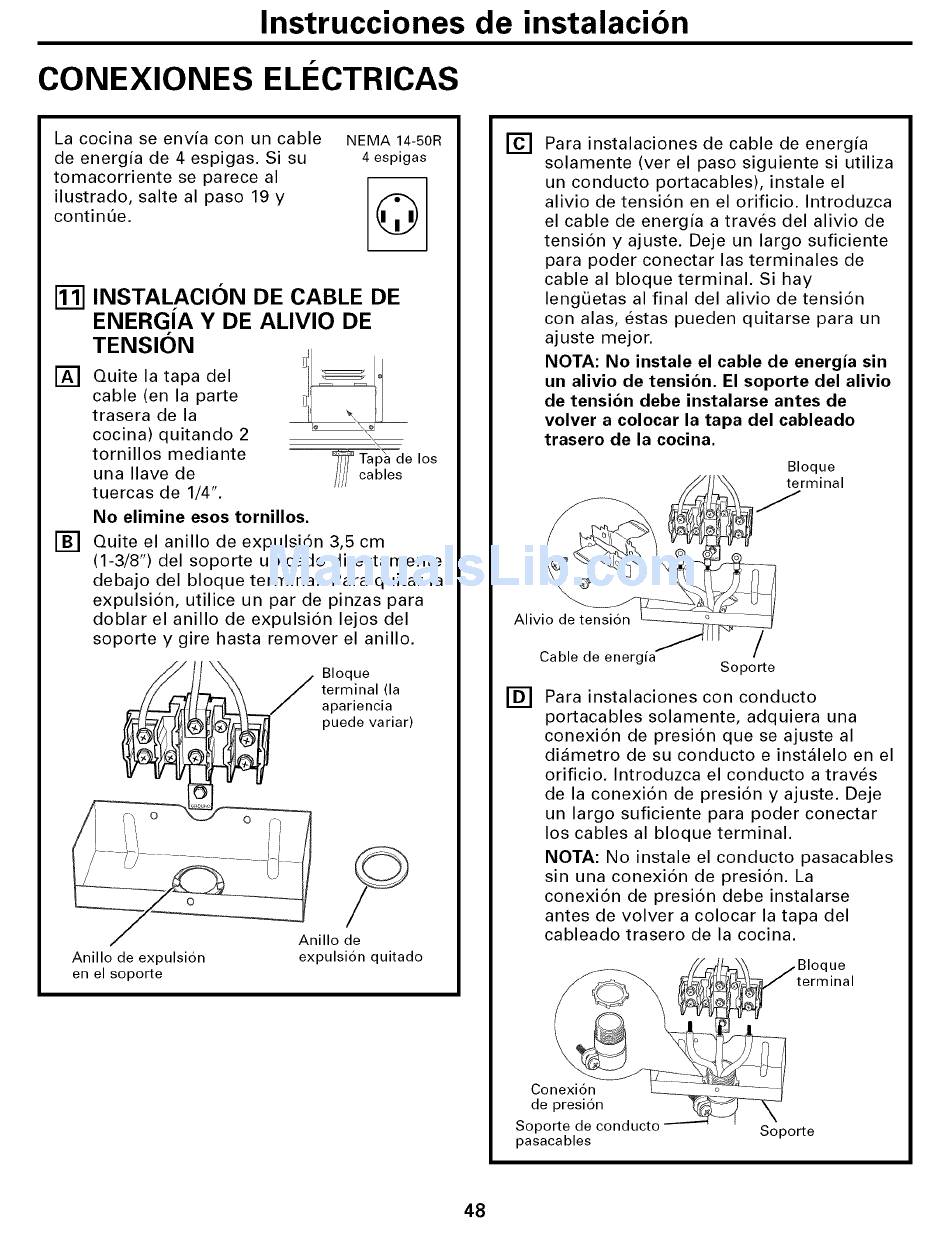

Instrucciones de
CONEXIONES ELI CTRICAS
instalacion
La cocina se envia con un cable
de energia de 4 espigas. Si su
tomacorriente se parece al
ilustrado, salte al paso 19 y
continue.
NEMA 14-50R
4 espigas
N1
[]
[]
INSTALACION DE CABLE DE
ENERGIA Y DE ALIVIO DE
TENSION
Quite la tapa del
cable (en la parte
trasera de la
cocina) quitando 2 \
tornillos mediante
_=de los
una Ilave de //// cables
_r
tuercas de 1/4".
No elimine esos tornillos.
Quite el anillo de expulsi6n 3,5 cm
(1-3/8") del soporte ubicado directamente
debajo del bloque terminal. Para quitar la
expulsi6n, utilice un par de pinzas para
doblar el anillo de expulsi6n lejos del
soporte y gire hasta remover el anillo.
Bloque
terminal (la
apariencia
puede variar)
o o
Anillo de expulsion
en el soporte
Anillo de
expulsi6n quitado
[]
Para instalaciones de cable de energia
solamente (ver el paso siguiente si utiliza
un conducto portacables), instale el
alivio de tensi6n en el orificio. Introduzca
el cable de energia a traves del alivio de
tensi6n y ajuste. Deje un largo suficiente
para poder conectar las terminales de
cable al bloque terminal. Si hay
lengQetas al final del alivio de tensi6n
con alas, estas pueden quitarse para un
ajuste mejor.
NOTA: No instale el cable de energia sin
un alivio de tension. El soporte del alivio
de tension debe instalarse antes de
volver a colocar la tapa del cableado
trasero de la cocina.
Bloque
_ rminal
AI iVicadb iet_ sl ilr__ I
Soporte
[]
Para instalaciones con conducto
portacables solamente, adquiera una
conexi6n de presi6n que se ajuste al
diametro de su conducto e instalelo en el
orificio. Introduzca el conducto a traves
de la conexi6n de presi6n y ajuste. Deje
un largo suficiente para poder conectar
los cables al bloque terminal.
NOTA: No instale el conducto pasacables
sin una conexi6n de presi6n. La
conexi6n de presi6n debe instalarse
antes de volver a colocar la tapa del
cableado trasero de la cocina.
terminal
Conexi6n
de presion
Soporte de
pasaca bles
Sopo_e
48
