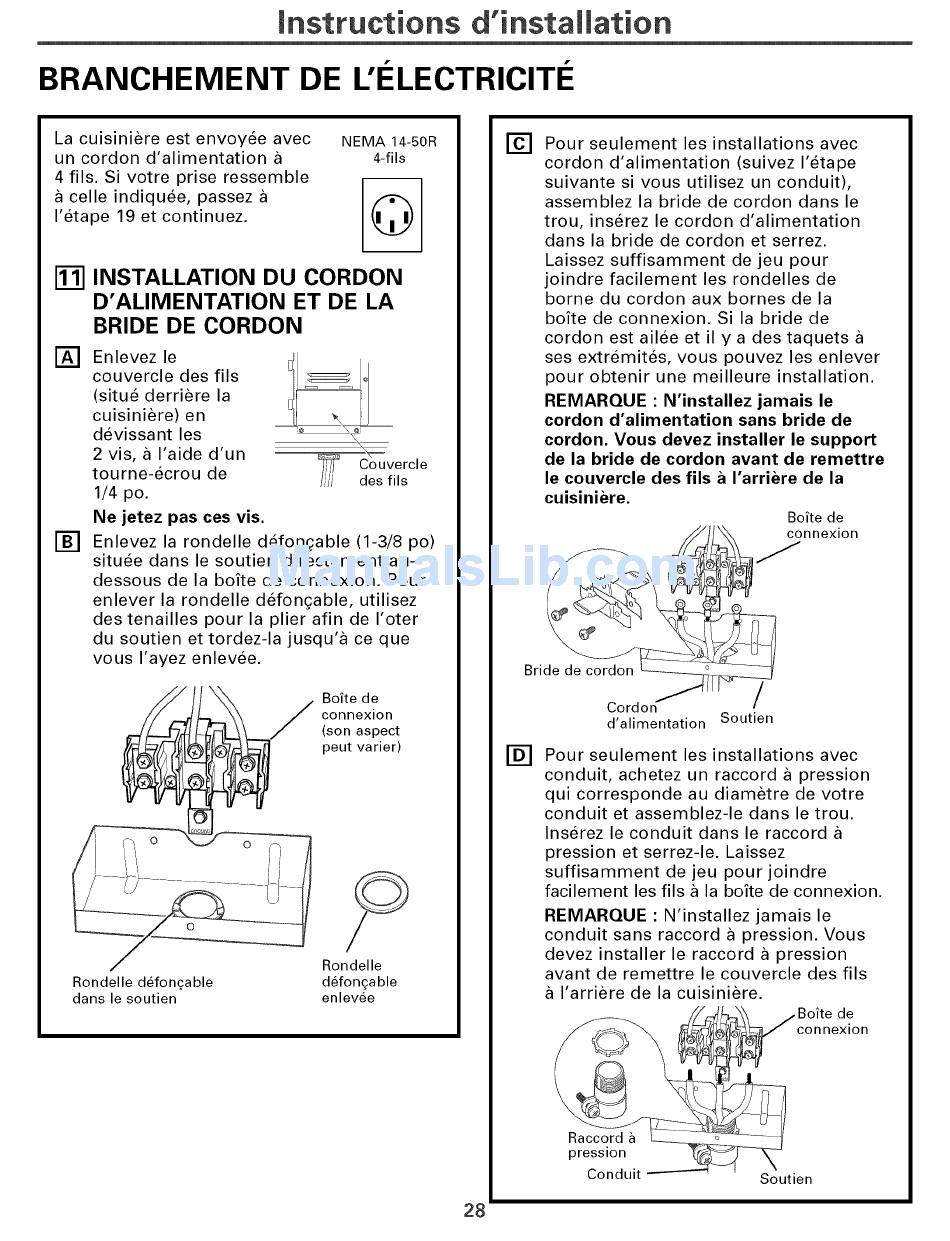

mnstructions d'instamiation
BRANCHEMENT DE L'I LECTRICITI
La cuisiniere est envoyee avec
un cordon d'alimentation
4 ills. Si votre prise ressemble
celle indiquee, passez
I'etape 19 et continuez.
[]
NEMA 14-50R
4-fils
INSTALLATION DU CORDON
D'ALIMENTATION ET DE LA
BRIDE DE CORDON
[] Enlevez le
couvercle des ills
(situe derriere la
cuisiniere) en
devissant les
2 vis, a I'aide d'un _=
Couvercle
tourne-ecrou de Hi/
des fils
1/4 po.
Ne jetez pas ces vis.
[] Enlevez la rondelle defon£able (1-3/8 po)
situee darts le soutien directement au-
dessous de la bofte de connexion. Pour
enlever la rondelle defon£able, utilisez
des tenailles pour la plier afin de I'oter
du soutien et tordez-la jusqu'a ce que
vous I'ayez enlevee.
Bofte de
connexion
(son aspect
peut varier)
Rondelle defonq, able
dans le soutien
Rondelle
defonq, a hie
enlevee
[]
Pour seulement les installations avec
cordon d'alimentation (suivez I'etape
suivante si vous utilisez un conduit),
assemblez la bride de cordon dans le
trou, inserez le cordon d'alimentation
dans la bride de cordon et serrez.
Laissez suffisamment de jeu pour
joindre facilement les rondelles de
borne du cordon aux bornes de la
bofte de connexion. Si la bride de
cordon est ailee et il y a des taquets
ses extremites, vous pouvez les enlever
pour obtenir une meilleure installation.
REMARQUE : N'installez jamais le
cordon d'alimentation sans bride de
cordon. Vous devez installer le support
de la bride de cordon avant de remettre
le couvercle des fils a I'arriere de la
cuisiniere.
Bofte de
nnexion
Bri__-
d'alimentation Soutien
[]
Pour seulement les installations avec
conduit, achetez un raccord a pression
qui corresponde au diametre de votre
conduit et assemblez-le dans le trou.
Inserez le conduit dans le raccord
pression et serrez-le. Laissez
suffisamment de jeu pour joindre
facilement les ills a la bofte de connexion.
REMARQUE : N'installez jamais le
conduit sans raccord a pression. Vous
devez installer le raccord a pression
avant de remettre le couvercle des ills
I'arriere de la cuisiniere.
de
connexion
Raccord
pression
Conduit
Soutien
28
